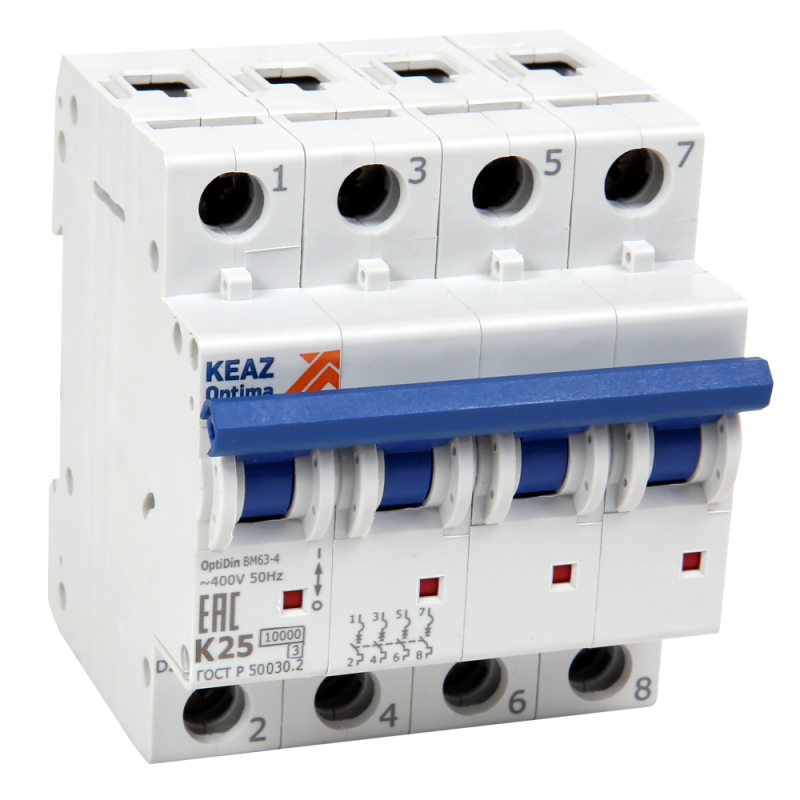

Выключатель автоматический модульный 4п L 2А 10кА OptiDin BM63-4NL2-10-УХЛ3 КЭАЗ 262981

Автоматический выключатель модульный четырехполюсный 2А 10кА AC тип NL, NC, NB, ND, NK, NZ (BM63-4NL2-10-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель обеспечивает надёжную работу в условиях широкого диапазона температур и подходит для установки на DIN-рейку в распределительных щитах промышленных, коммерческих и жилых объектов.

Назначение и область применения

Автоматический выключатель BM63-4NL2-10-УХЛ3 защищает четырёхпроводные сети переменного тока с рабочим напряжением до 400 В. Он используется для:

• защиты силовых цепей оборудования - станков, насосов, конвейеров;
• распределения энергии в щитах зданий - офисов, складов, коттеджей;
• обеспечения безопасного отключения цепей с коммутируемым нейтральным проводником;
• систем автоматического управления и технологических линий.

Подходит для установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В переменного тока (AC); изоляция рассчитана на то же напряжение.
• Количество полюсов: 4 - все полюса, включая нейтральный, коммутируются одновременно.
• Отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: L - чувствительна к перегрузкам, срабатывает медленнее, чем B или C, что снижает ложные срабатывания при пусковых токах.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита.
• Класс токоограничения: 3 - быстродействующий, ограничивает энергию КЗ до минимального уровня.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов >12 мм; не защищён от воды и пыли.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без переходников.
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного внутреннего объёма щита.
• Рабочая температура: от –60 C до +60 C - работает даже в неотапливаемых помещениях и на улице (в закрытых щитах).
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Дополнительные контакты: есть - можно подключить сигнализацию состояния (вкл/выкл) или блокировки.
• Климатическое исполнение: УХЛ3 - устойчив к влаге, перепадам температур и запылённости в умеренных регионах.

Совместимость и монтаж

Выключатель BM63-4NL2-10-УХЛ3 устанавливается на стандартную DIN-рейку типа 35 мм. Подключение проводов осуществляется через винтовые зажимы - допускается сечение от 0,5 до 25 мм2. Для правильного монтажа важно соблюдать:

• не перетягивать винты - это повредит контакт и вызовет нагрев;
• закреплять только после проверки фазировок и отключения питания;
• оставлять свободное пространство вокруг устройства для теплоотвода - особенно при плотной компоновке.

Совместим со всеми элементами серии OptiDin - можно использовать с дополнительными модулями: дифференциальными устройствами, реле времени, блоками сигнализации.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям:

• ГОСТ Р 50030.2-2010 - российская версия международного стандарта IEC 60947-2;
• ТУ3421-040-05758109-2009 - технические условия КЭАЗ.

Обеспечивает класс перенапряжения IV - применяется в местах, где возможны высокие импульсы (например, на входе в здание или рядом с трансформаторами).

Преимущества

• Коммутируемый нейтральный проводник - исключает риск сохранения потенциала на нулевой жиле при отключении.
• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при аварийных режимах в крупных сетях.
• Класс токоограничения 3 - минимизирует термическое воздействие на кабели и оборудование при КЗ.
• Работа при экстремальных температурах - подходит для холодных регионов и неотапливаемых помещений.
• Наличие дополнительных контактов - позволяет интегрировать выключатель в системы контроля и автоматизации.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для цепей с постоянным током - только для переменного тока 50 Гц.
• Не следует использовать в средах с агрессивными химикатами или взрывоопасной пылью - требуется специальное исполнение.
• При температурах ниже –40 C возможно увеличение усилия на рычаге включения - стоит проверить работоспособность перед эксплуатацией.

Примеры использования

• Щитовая в производственном цеху - защита трёхфазного двигателя с нейтралью.
• Распределительный щит многоквартирного дома - отключение всей группы розеток с учётом нейтрали.
• Система освещения на открытой площадке - в герметичном боксе с подогревом, чтобы избежать конденсата.
• Автоматизация линии производства - управление питанием через внешние сигналы с использованием дополнительных контактов.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет достаточную отключающую способность - 10 кА достаточно для большинства объектов, но в крупных промышленных сетях может потребоваться более высокий класс.
• При установке в щите с большим количеством аппаратов - используйте пробки или изоляторы для предотвращения случайного замыкания между соседними выключателями.
• Для удалённого контроля состояния - подключите дополнительный контакт к контроллеру или SCADA-системе.
• Перед первым включением - проверьте механическую подвижность рычага. При затруднённом перемещении - не принуждайте, проверьте соответствие глубины монтажа и отсутствие деформаций корпуса.
• При замене - всегда используйте оригинальные комплектующие от КЭАЗ. Совместимость с другими брендами не гарантирована.
