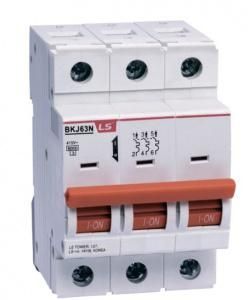

Автоматический выключатель BKJ63N 3P C32 - 06131195R0 LSIS

Автоматический выключатель модульный 3-полюсный BKJ63N C32 от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах промышленного и коммерческого оборудования, обеспечивая надежную работу систем с переменным и постоянным током до 415 В.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный BKJ63N C32 защищает трехфазные цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в силовых щитах, на входе в оборудование, в системах управления, на конвейерах, насосных станциях и других объектах с трёхфазной нагрузкой. Подходит для замены устаревших устройств серии BKN.

Технические характеристики

• Номинальный ток: 32 А - максимальный ток, который выключатель может проводить постоянно без срабатывания;
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазных сетей (например, 400 В AC + допуск);
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (электродвигатели, освещение, трансформаторы);
• Ширина: 3 модуля - занимает три стандартных места на DIN-рейке (по 17,5 мм каждый);
• Род тока: переменный и постоянный - работает как в сети 415 В AC, так и в DC-системах;
• Способ монтажа: на DIN-рейку - стандартный крепёж для шкафов автоматики.

Совместимость и монтаж

Автоматический выключатель модульный BKJ63N C32 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его на рейке - никаких болтов или инструментов не требуется. Совместим со всеми типичными щитами, где используются устройства серии BKN. Клеммы рассчитаны на медные жилы сечением до 25 мм2. Перед установкой проверьте соответствие сечения кабеля и номинала автомата - избыточная нагрузка вызовет частые отключения.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60898-1 и IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, электромагнитную - против коротких замыканий. Конструкция исключает случайное прикосновение к токоведущим частям при установленном лицевом элементе.

Преимущества

• Замена устаревшей серии BKN - современная версия с тем же форм-фактором и совместимостью;
• Универсальность работы с переменным и постоянным током - позволяет использовать в гибридных системах;
• Чёткая механическая индикация состояния - положение рычага показывает, включен он или отключен;
• Стандартная ширина 3 модуля - легко встраивается в существующие щиты без переделки.

Ограничения применения

• Не предназначен для защиты цепей с высокими импульсными токами (например, мощные сварочные аппараты) - для них нужна характеристика D;
• Не рекомендован для однофазных бытовых сетей ниже 230 В - лучше применять 1- или 2-полюсные модели;
• Максимальный ток 32 А - нельзя использовать для линий выше этого значения без повышения номинала;
• Не имеет функции УЗО - для защиты от утечек тока необходимо дополнительно устанавливать дифференциальный автомат или УЗО.

Примеры использования

• Защита трёхфазного двигателя 15 кВт на производстве;
• Входной автомат в щите конвейерной линии;
• Распределение питания на группу станков с ЧПУ;
• Щит управления HVAC-системой с трёхфазными компрессорами.

Практические советы

• Выбирая автоматический выключатель модульный BKJ63N C32, убедитесь, что сечение кабеля соответствует 32 А - минимум 6 мм2 меди для медных жил в нормальных условиях;
• При установке в щит с несколькими автоматами соблюдайте порядок: от основного ввода к нагрузкам - чтобы не было путаницы при обслуживании;
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя;
• Проверяйте состояние контактов каждые 1–2 года - особенно в средах с запылённостью или влагой;
• Артикул 06131195r0 - это оригинальный продукт LS Electric; аналоги могут отличаться по сроку службы и надёжности.
