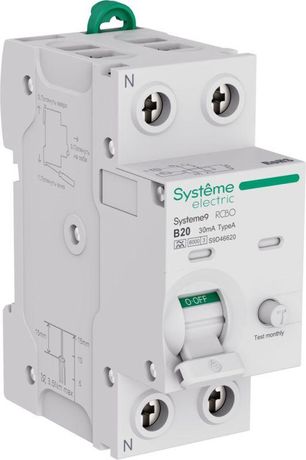

Выключатель автоматический дифференциального тока Systeme9 1P+N B 20А 30мА 6кА Systeme Electric S9D46620

Выключатель автоматический дифференциального тока Systeme9 серии S9D объединяет функции защиты от короткого замыкания и перегрузки с функцией УЗО, обеспечивая комплексную безопасность цепей переменного тока 230 В. Прибор с номинальным током 20 А и характеристикой отключения B предназначен для коммутации активных и индуктивных нагрузок с плавным пуском, где пиковые токи не превышают 3–5 номинальных значений. Критически важным параметром является тип тока утечки A, который гарантирует срабатывание при утечках переменного тока и пульсирующего постоянного тока, что делает устройство обязательным для защиты современной бытовой техники с электронными блоками управления, но не подходит для цепей с выпрямленным постоянным током (тип B). Номинальный ток утечки 30 мА обеспечивает защиту людей от поражения электрическим током при прямом прикосновении, а также предотвращает возгорание проводки при косвенном замыкании на корпус. Конструкция 2-полюсного модуля (1P+N) шириной 2 модуля обеспечивает отключение как фазного, так и нейтрального проводников, при этом нейтраль коммутируется без защиты от сверхтоков, что соответствует требованиям безопасности для однофазных сетей. Электромеханический принцип действия гарантирует работу дифференциальной защиты даже при обрыве питающей сети, а класс токоограничения 3 и отключающая способность 6 кА позволяют прибору безопасно разорвать цепь при коротком замыкании в условиях стандартных распределительных щитов. Особенностью модели является наличие раздельных индикаторов срабатывания, которые визуально различают причину отключения: перегрузка/КЗ или утечка тока, что ускоряет поиск неисправности без необходимости использования тестового оборудования. Клеммные зажимы рассчитаны на подключение жестких проводов до 25 мм² и гибких до 16 мм², а механизм монтажа позволяет демонтировать устройство с DIN-рейки без снятия питающей шины, что упрощает обслуживание щита. Глубина установки 45 мм и рабочий диапазон температур от -25 до 60 °C определяют пригодность прибора для использования в отапливаемых и неотапливаемых помещениях, а также в уличных шкафах при условии защиты от прямого воздействия осадков (IP20).
