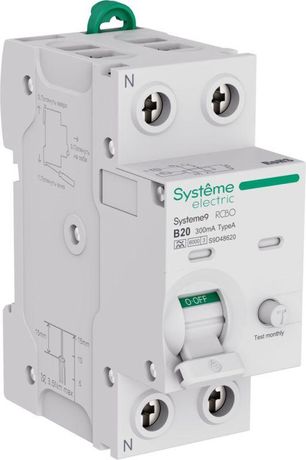

Выключатель автоматический дифференциального тока Systeme9 B 20А 300мА 6кА Systeme Electric S9D48620

Выключатель автоматический дифференциального тока Systeme9 (серия S9D) объединяет функции защиты от короткого замыкания, перегрузки и утечки тока в одном 2-полюсном модуле шириной 2 DIN, рассчитанном на сети 230 В с током нагрузки до 20 А. Критически важно учитывать, что номинальный ток утечки составляет 300 мА: такое значение делает устройство непригодным для защиты людей от прямого прикосновения (для этого требуются 10–30 мА), но оно эффективно предотвращает возгорание электропроводки и защищает оборудование от косвенного прикосновения. Тип дифференциальной защиты «A» гарантирует срабатывание при переменном и пульсирующем токе утечки, что необходимо для цепей с современной электроникой и частотными преобразователями, однако устройство не сработает при постоянном токе утечки. Характеристика отключения «B» обеспечивает мгновенное срабатывание при коротких замыканиях с током 3–5 номинальных, что делает АВДТ чувствительным к пусковым токам и подходящим для защиты активных нагрузок и цепей с малой индуктивностью. Конструкция предусматривает коммутацию нейтрального проводника (1P+N) с его отключением совместно с фазным полюсом, при этом нейтраль расположена слева, что важно при сборке щитов с последовательным монтажом. Двойные безопасные клеммы позволяют подключать как жесткие провода до 25 мм², так и гибкие до 16 мм², а раздельные индикаторы срабатывания визуально различают причину отключения: перегрузка/КЗ или утечка тока. Устойчивость к импульсным перенапряжениям до 4 кВ и отключающая способность 6 кА соответствуют требованиям для распределительных сетей с умеренным уровнем грозовой и коммутационной активности.
