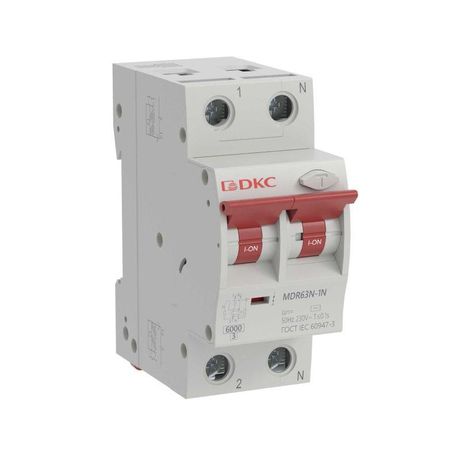

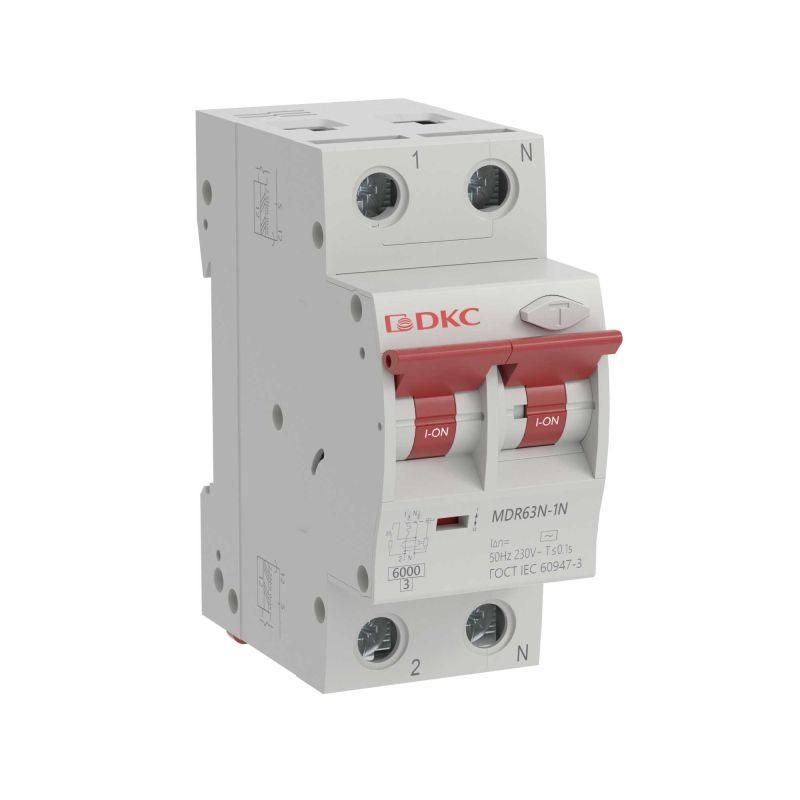

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 25A, 100мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N3C25-A ДКС

Автоматический выключатель дифференциального тока DKC YON MAX MDR63N предназначен для защиты людей и оборудования от поражения электрическим током и возгораний из-за утечек тока. Этот двухполюсный (1P+N) аппарат сочетает функции защиты от перегрузок, коротких замыканий и дифференциальных токов - всё в одном компактном устройстве, рассчитанном на установку на DIN-рейку.

Назначение и область применения

MDR63N защищает однофазные сети переменного тока 230 В, где требуется высокий уровень безопасности. Подходит для использования в жилых домах, квартирах, коттеджах, торговых центрах и общественных зданиях. Особенно эффективен там, где есть группы розеток, бытовые приборы с металлическими корпусами (стиральные машины, бойлеры, микроволновки) или оборудование с частотными преобразователями - именно они часто вызывают импульсные утечки тока типа A.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 25 А
• Дифференциальный ток утечки: 100 мА (0,1 А)
• Тип чувствительности по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (бытовая техника, освещение)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварию даже при больших токах КЗ
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль
• Способ монтажа: на DIN-рейку шириной 18 мм
• Модульная ширина: 2 модуля (36 мм)
• Частота: 50 Гц
• Степень защиты IP20 - защита от доступа пальцев, но не от воды и пыли
• Рабочая температура: от –25 C до +40 C
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Тип устройства: электронный - требует внешнего питания для работы дифференциального блока
• С коммутируемым нейтральным проводником: да - ноль также размыкается при срабатывании

Совместимость и монтаж

MDR63N совместим с любыми стандартными DIN-рейками (TS35/7,5 или TS35/15). Устанавливается в распределительных щитах с достаточным свободным местом - занимает два модуля. Обязательно соблюдайте полярность: вход фазы и ноля должны соответствовать маркировке на корпусе. Электронный тип устройства требует наличия рабочего напряжения в сети - при отключении питания он не будет работать, хотя механическая коммутация сохраняется. Для надёжной работы рекомендуется использовать в щитах с качественной изоляцией и без повышенной влажности.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и GOST R 51326.1. Отключение при утечке происходит за время менее 40 мс при достижении 100 мА. Наличие коммутируемого нулевого контакта снижает риск потенциала на корпусах при повреждении нейтрали. Однако, поскольку степень защиты IP20, устройство нельзя устанавливать во влажных помещениях без дополнительной защиты (например, в герметичном ящике).

Преимущества

• Электронный механизм обеспечивает точную работу при сложных формах тока утечки - идеально для современного оборудования с электроникой
• Комбинированная защита: перегрузки, КЗ и утечки - экономия места в щите
• Отключение нуля исключает опасность при пробое изоляции на нейтраль
• Гарантия производителя 5 лет - подтверждает качество сборки и долговечность
• Серия YON MAX оптимизирована для массового жилищного строительства - проверена в тысячах установок

Ограничения применения

• Не применяется в сетях постоянного тока - работает только на переменном токе 50 Гц
• Не подходит для помещений с высокой влажностью (баня, бассейн, подвал без вентиляции) из-за IP20
• Электронный тип не сработает при полном отключении напряжения в сети - для таких условий нужен электромеханический аналог
• Не предназначена для защиты мощных двигателей с высоким пусковым током - для них лучше выбрать тип D
• 100 мА - это уровень защиты от пожара, а не от удара током; для защиты человека необходимы устройства 30 мА

Примеры использования

• Защита группы розеток на кухне - где используются блендеры, кофе-машины, духовые шкафы
• Щитовая в новостройке - вместо нескольких УЗО и автоматов, один MDR63N берёт на себя всю задачу
• Подключение бойлера или теплого пола - особенно актуально при наличии металлических труб и радиаторов
• Объекты социальной инфраструктуры: школы, детские сады, поликлиники - где важна надёжность и соответствие нормам

Практические советы

• Выбирая MDR63N, убедитесь, что ваш щит имеет место под 2 модуля и позволяет легко протянуть провода к клеммам
• Перед первым запуском обязательно нажмите кнопку “T” - тестирование срабатывания должно происходить каждый месяц
• Если в системе есть частотные преобразователи, светодиодные светильники с драйверами или зарядные станции - тип A здесь единственный правильный выбор
• Для защиты от ударов током используйте параллельно с этим устройством УЗО на 30 мА - MDR63N на 100 мА защищает от пожара, а не от смертельного удара
• При замене старого автомата - проверьте, был ли ранее установлен ноль в коммутируемую клемму. Если нет - возможно потребуется переделка проводки
