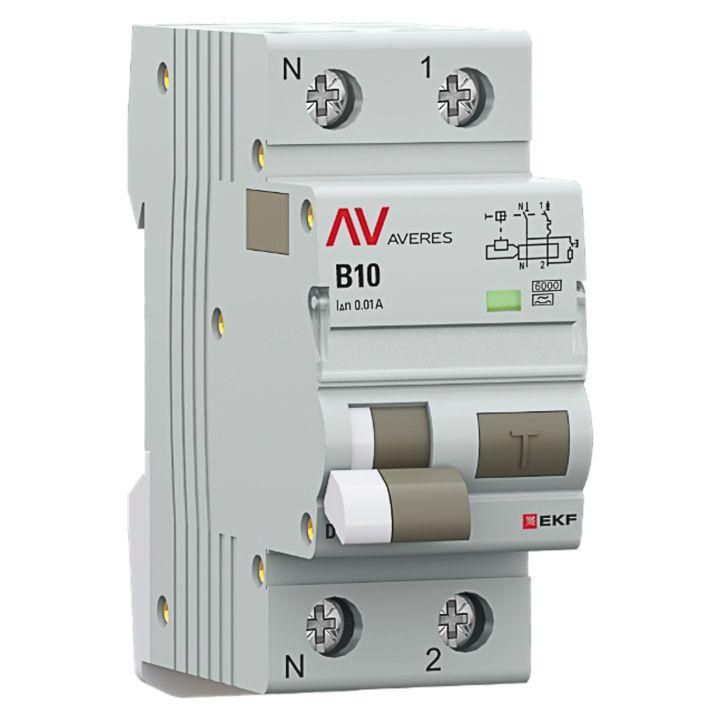

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (B) 10мА (A) 6кА EKF AVERES - rcbo6-1pn-10B-10-a-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ, RCBO от EKF сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном устройстве. Он предназначен для защиты человека от удара током и предотвращения пожаров из-за утечек тока, особенно в бытовых и коммерческих сетях 230 В. Артикул rcbo6-1pn-10b-10-a-av - это компактное решение для установки в распределительных щитах.

Назначение и область применения

DVA-6, АВДТ, RCBO используется там, где требуется одновременная защита от перегрузок, коротких замыканий и утечек тока. Подходит для защиты отдельных групп розеток, освещения, кухонного оборудования, ванных комнат, детских помещений и других зон повышенной опасности. Применяется в жилых домах, офисах, торговых центрах и объектах с малым и средним энергопотреблением.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 10 ампер без отключения
• Номинальный ток утечки: 10 мА (0,01 А) - чувствителен даже к слабым утечкам, безопасен для людей
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 номинальных токов, подходит для бытовых нагрузок (лампы, зарядки, бытовая техника)
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию внутренних элементов
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Сечение провода: 0–16 мм2 - совместим с большинством медных проводов в бытовой проводке
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри щита
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Глубина монтажа: 50 мм - требует достаточного пространства за DIN-рейкой
• Рабочая температура: -25…+50 C - работает в условиях типичного помещения, не для улицы
• Частота: 50 Гц - оптимизирован для российской сети

Совместимость и монтаж

DVA-6, АВДТ, RCBO монтируется на DIN-рейку шириной 35 мм. Устанавливается в распределительном щите с доступом к фазному и нулевому проводам. Обязательно соблюдайте полярность: фаза подключается к входу L, ноль - к N. Клеммы имеют защитные шторки, которые предотвращают случайное прикосновение к токоведущим частям во время монтажа. Для правильного подключения используйте провода сечением 0,5–16 мм2. Не допускается подключение нескольких проводов под одну клемму. После монтажа проверьте работу кнопкой «Т» - она имитирует утечку тока и должна вызывать отключение.

Безопасность и стандарты

DVA-6, АВДТ, RCBO соответствует требованиям ГОСТ IEC 61009-1 - международному стандарту для устройств дифференциальной защиты. Соответствие гарантирует точность срабатывания, долговечность и безопасность. Цветовой индикатор на передней панели показывает физическое состояние контактов: зелёный - исправен, красный - сработал (требуется ручное включение после устранения причины).

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите
• Защита типа A - эффективна против утечек от современной техники (стиральные машины, компьютеры, LED-освещение)
• Цветовая индикация позволяет быстро определить причину отключения
• Защитные шторки исключают риск неправильного подключения
• Высокая отключающая способность (6 кА) - подходит для городских сетей с высокими токами КЗ
• Литая панель с местом для маркировки - упрощает обслуживание и поиск цепей

Ограничения применения

• Не предназначена для установки на улице или в сырых помещениях без корпуса - степень защиты IP20 не защищает от влаги
• Не подходит для трёхфазных систем - только для 230 В однофазной сети
• Не рекомендуется использовать в цепях с постоянным током утечки выше 10 мА - возможны ложные срабатывания
• Не заменяет основную защиту на вводе - должен применяться как дополнительная защита конкретной группы
• Не подходит для мощных нагревательных приборов (>2,3 кВт) без учёта пусковых токов - может ложно срабатывать при запуске

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Подключение стиральной машины, посудомоечной машины - защищает от утечек через повреждённую изоляцию
• Электроплиты, микроволновки, кофе-машины - снижает риск возгорания из-за старой проводки
• Освещение в подвале, гараже - предотвращает аварии при повреждении кабеля
• Комната ребёнка - минимальный порог утечки (10 мА) даёт максимальную безопасность

Практические советы

• Выбирайте этот DVA-6, АВДТ, RCBO вместо двух отдельных устройств - проще монтировать, легче контролировать
• Проверяйте работоспособность кнопкой «Т» ежемесячно - это обязательная процедура безопасности
• Если устройство часто срабатывает - проверьте подключённую технику, возможно, есть пробой изоляции
• Не устанавливайте более одного такого аппарата на один контур - это усложняет диагностику
• При замене убедитесь, что новый аппарат имеет ту же характеристику (B), тип утечки (A) и ток (10 А)
• Учитывайте глубину монтажа (50 мм): если щит слишком мелкий - выбирайте другой вариант или увеличьте глубину
