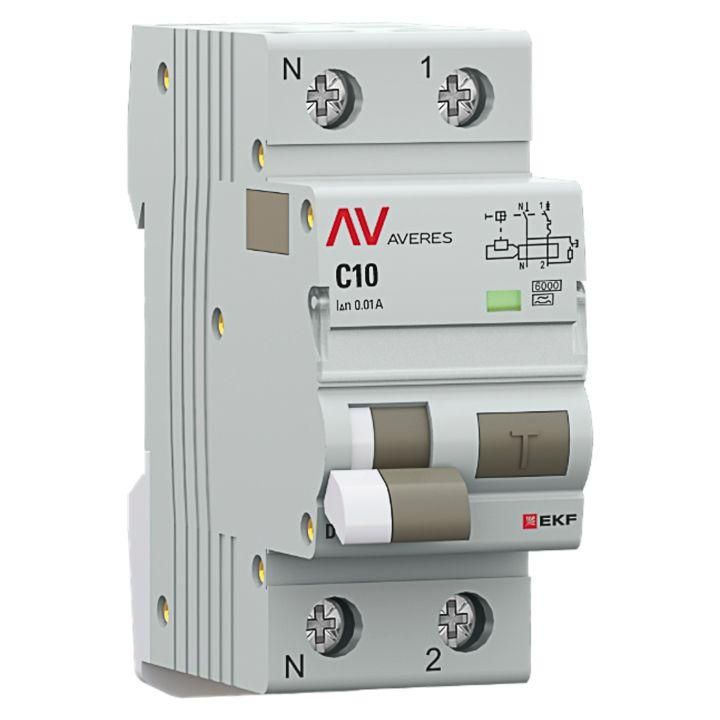

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 10мА (A) 6кА EKF AVERES - rcbo6-1pn-10C-10-a-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ, RCBO от EKF - двухполюсное устройство (1P+N) с номинальным током 10 А и чувствительностью 10 мА, предназначенное для защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что упрощает установку и повышает надежность в бытовых и промышленных сетях.

Назначение и область применения

DVA-6, АВДТ, RCBO используется для защиты людей от поражения электрическим током при прикосновении к токоведущим частям оборудования, а также для предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию, замыканиями на корпус или землю. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокими требованиями к безопасности - например, на кухнях, в ванных комнатах, мастерских, где используются мощные электроприборы или оборудование с металлическим корпусом.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC, 50 Гц)
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 10 мА (класс A - чувствителен к переменному и пульсирующему постоянному току утечки)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Количество полюсов: 2 (1P+N - размыкаются фаза и ноль одновременно)
• Ширина по модулям: 2 (стандартная DIN-рейка)
• Сечение подключаемых проводников: 0–16 мм2 (медные и алюминиевые)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ
• Степень защиты IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Рабочий температурный диапазон: от –25 C до +50 C
• Степень загрязнения: 3 - допустимо использование в помещениях со значительным количеством пыли и влаги (например, цеха, подвалы)
• Глубина монтажа: 50 мм

Совместимость и монтаж

DVA-6, АВДТ, RCBO монтируется на стандартную DIN-рейку шириной 35 мм. Устройство совместимо с любыми щитами, поддерживающими модульную систему. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию проводки в плотных щитах. Для надежного соединения используются винты с повышенным моментом затяжки (3 Нм), исключающие ослабление контакта при вибрациях. Максимальное сечение провода - 16 мм2, что позволяет использовать как многожильные, так и одножильные кабели. Подключение алюминиевых проводников возможно, но требует соблюдения правил: применение переходных наконечников и контроль момента затяжки.

Безопасность и стандарты

DVA-6, АВДТ, RCBO соответствует ГОСТ IEC 61009-1 - международному стандарту для автоматических выключателей дифференциального тока. Устройство имеет защитные шторки на клеммах, которые предотвращают случайное прикосновение к токоведущим частям во время монтажа. Индикаторное окно показывает реальное положение контактов: красный цвет - сработало, белый - включен. Это отличает его от простых УЗО, где состояние не всегда видно визуально. Также предусмотрено маркировочное окно с защитной крышкой - можно легко пометить цепь, не открывая щит.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество точек отказа
• Двойная рукоятка: визуально различается причина отключения - перегрузка/короткое замыкание (рукоятка в середине) или утечка тока (рукоятка в крайнем положении)
• Поддерживает подключение медных и алюминиевых проводов - универсальность для старых и новых installations
• Винты с повышенным моментом затяжки - минимизация риска нагрева и выхода из строя из-за плохого контакта
• Цветной индикатор состояния контактов - оперативная диагностика без тестера
• Возможность дополнительной комплектации - например, установка дистанционного управления или сигнализации

Ограничения применения

DVA-6, АВДТ, RCBO не предназначена для работы в условиях постоянного тока, высоких уровней радиопомех или в помещениях с классом опасности выше ZONE 1 (взрывоопасные зоны). Не рекомендуется использовать в местах с регулярными перепадами напряжения выше 230 В +-10%. IP20 не обеспечивает защиту от брызг и пыли - не устанавливайте в сырых, открытых или пыльных местах без дополнительной защиты (например, в герметичном боксе). Также не следует применять в цепях с емкостными нагрузками более 10 мФ, так как это может вызывать ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Линии питания кухонных приборов - микроволновка, кофемашина, электрочайник
• Электроинструменты на рабочем месте - болгарка, дрель, шлифовальная машинка
• Осветительные цепи в подвалах и технических помещениях - где возможны повреждения изоляции
• Щитовые распределения в небольших производствах - станки, конвейеры с металлическим корпусом

Практические советы

• При монтаже проверьте соответствие сечения провода - не используйте провода меньше 0,5 мм2 или больше 16 мм2
• Не забывайте про маркировку: заполняйте окно на передней панели сразу после установки - это сэкономит время при обслуживании
• Проверяйте работу устройства кнопкой “T” (тест) один раз в месяц - даже если индикатор показывает “белый”, это не гарантирует исправность внутренних механизмов
• При подключении алюминиевых проводов обязательно используйте наконечники типа НШВИ и контролируйте усилие затяжки - переусердствовать нельзя
• Если в щите много устройств, расположите DVA-6, АВДТ, RCBO рядом с группой розеток - так легче найти причину отключения
• Не заменяйте этот аппарат на обычный автомат - потеряете защиту от утечек тока, что увеличивает риск поражения и пожара
