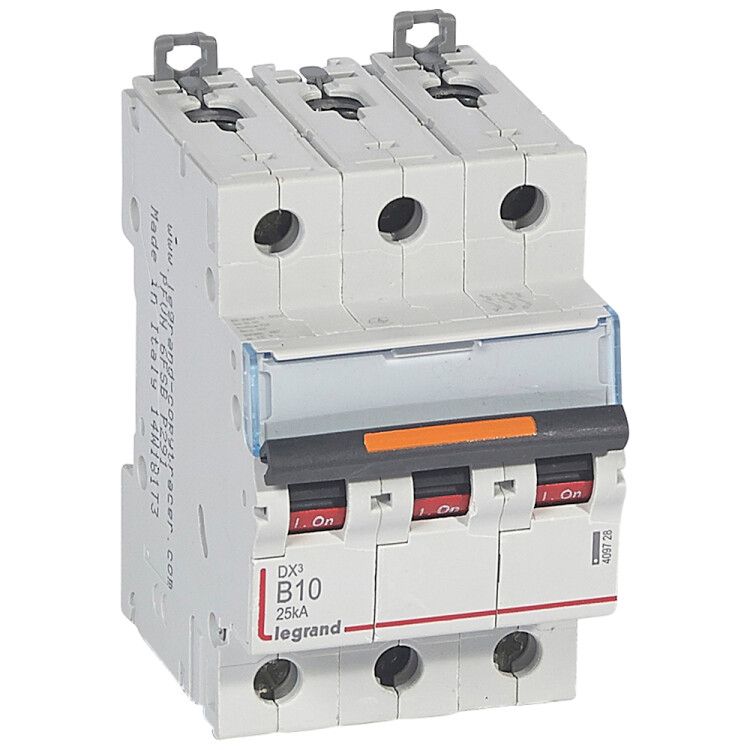

Выключатель автоматический модульный 3п B 10А 25кА DX3 3мод. 400В Leg 409728 Legrand

Автоматический выключатель Legrand DX3 409728 - трёхполюсный коммутационный аппарат с номинальным током 10 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям МЭК 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 409728 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты двигателей, станков, конвейеров, освещения и распределительных щитов. Устройство включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение оборудования и возгорание.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с плавным пуском (например, освещение, нагреватели)
• Род тока: переменный, частотой 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 до +70 C, допустимо применение в неотапливаемых помещениях с повышенной влажностью
• Класс токоограничения: 10 - ограниченная величина тока КЗ после срабатывания
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Степень загрязнения: 3 - рассчитан на работу в условиях наличия проводящей пыли и временной конденсации
• Категория перенапряжения: 0 - не предназначен для защиты от грозовых перенапряжений
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Площадь сечения подключаемых проводов: 1,5–35 мм2

Совместимость и монтаж

Выключатель Legrand DX3 409728 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксация происходит с помощью пластиковой защелки на нижней части корпуса. Для демонтажа необходимо слегка оттянуть защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы, расположенные сверху. Рекомендуется использовать провода с жилами из меди, зажимать их равномерно, без перекосов. Устройство совместимо со всеми элементами серии DX3: шины, переходники, дополнительные контакты.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409728 соответствует международному стандарту МЭК 60947-2, который регламентирует требования к низковольтным выключателям. Сертифицирован для работы в промышленных условиях с уровнем загрязнения 3. Отключение при КЗ происходит за доли секунды, что снижает риск возникновения дугового замыкания. Класс токоограничения 10 гарантирует снижение энергии, проходящей через цепь во время аварии.

Преимущества

• Надёжная механическая конструкция с двойным расцеплением: тепловое (при длительной перегрузке) и магнитное (при КЗ)
• Фиксация на DIN-рейке с возможностью быстрого снятия без инструментов
• Широкий диапазон сечений подключаемых проводов (1,5–35 мм2) - удобно для различных типов кабелей
• Устойчивость к широкому температурному диапазону - подходит для холодных и жарких помещений
• Серия DX3 имеет унифицированные размеры и крепления - легко сочетается с другими элементами Legrand

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг
• Не рекомендуется для защиты цепей с высокими пусковыми токами (например, мощные асинхронные двигатели) - характеристика B менее подходяща, чем C или D
• Не обеспечивает защиту от грозовых перенапряжений - требуется дополнительная защита (молниеотводы, surge protectors)
• Не следует применять в местах с постоянными вибрациями без дополнительной фиксации
• Не подходит для постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Защита группы светильников в производственном цехе
• Отключение насосов и вентиляторов в системах кондиционирования
• Щитовая защита для маломощных станков с ЧПУ
• Распределительный щит на складском комплексе с температурными колебаниями
• Подключение нагревательных элементов в сушильных камерах

Практические советы

• Выбирая автомат Legrand DX3 409728, проверьте соответствие сечения кабеля - не используйте провода меньше 1,5 мм2 или больше 35 мм2
• При монтаже в щите с плотной компактной сборкой учтите глубину устройства - 44 мм требуют достаточного свободного пространства сзади
• Для цепей с частыми пусками (более 10 раз в час) рекомендуется контролировать срок службы механизма - признаки износа: затруднённое включение, хлопки при отключении
• Не устанавливайте рядом с источниками тепла выше +70 C - это снизит надёжность теплового расцепителя
• При использовании в сыром помещении обязательно герметизируйте входы кабелей и выбирайте щиты с классом защиты IP54+
