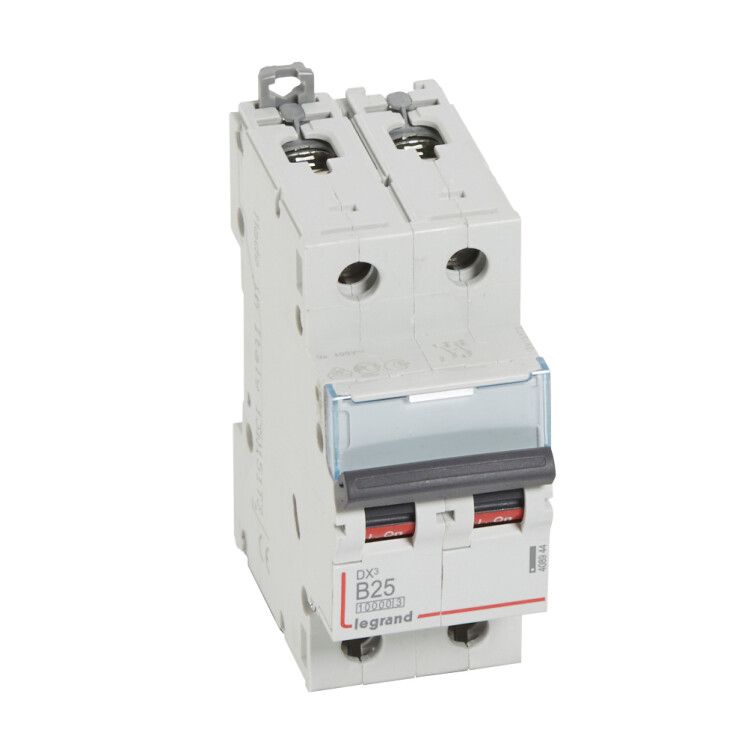

Выключатель автоматический модульный 2п B 25А 16кА DX3 10000 1мод. 230/400В Leg 408944 Legrand

Автоматический выключатель Legrand DX3 408944 — двухполюсный коммутационный аппарат на 25 А с отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 408944 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты силовых линий, оборудования на станках, конвейерах, щитовых распределений и других объектах, где требуется надёжная и быстрая отсечка аварийного тока.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 2 — защищает две фазы одновременно, подходит для трёхфазных сетей с заземлением или однофазных нагрузок с нулём;
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) — допустимо использование в сетях 230/400 В;
• Отключающая способность: 16 кА — способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B — чувствителен к кратковременным перегрузкам, идеален для освещения, электроники и малых двигателей;
• Род тока: переменный (AC), частота 50–60 Гц — совместим со стандартными сетями России и Европы;
• Сечение проводника: 1,5–35 мм² — поддерживает медные и алюминиевые жилы соответствующего диаметра;
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа;
• Климатическое исполнение: УХЛ4 — работает при температуре от –25 °C до +70 °C, подходит для неотапливаемых помещений;
• Класс токоограничения: 3 — снижает энергию КЗ за счёт быстрого гашения дуги;
• Количество модулей: 2 — занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 44 мм — минимальный зазор для установки в шкафу;
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения;
• Стандарты: МЭК 60898-1 / МЭК 60947-2 — соответствие международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3 408944 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки, затем опустить нижнюю часть до фиксации. Для демонтажа — оттяните защёлку отверткой через специальное отверстие. Клеммы для подключения проводов расположены сверху и снизу, имеют винтовой зажим. Обязательно затягивайте винты моментом, указанным в руководстве — недостаточно плотный контакт вызывает нагрев, слишком сильный — повреждает изоляцию.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 408944 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных установок). Его класс токоограничения 3 и номинальное импульсное напряжение 4 кВ обеспечивают защиту от высоких переходных процессов. Устройство имеет сертификаты на соответствие требованиям безопасности, что делает его пригодным для использования в промышленных электроустановках.

Преимущества

• Высокая отключающая способность (16 кА) — обеспечивает безопасность даже при серьёзных авариях;
• Характеристика B — точное срабатывание при слабых перегрузках, предотвращает ложные срабатывания на пусковые токи;
• Фиксация на DIN-рейке с двойной защёлкой — прочная и удобная установка, исключающая самопроизвольное выпадение;
• Широкий диапазон рабочих температур — надёжно функционирует в холодных и жарких помещениях;
• Поддержка больших сечений проводов (до 35 мм²) — позволяет использовать мощные кабели без переходников.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах — степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для установки вне закрытых шкафов — риск попадания пыли, влаги и сторонних предметов;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) — лучше выбрать характеристику C или D;
• Не имеет возможности дистанционного управления или сигнализации — требует ручного включения после срабатывания.

Примеры использования

• Защита группы осветительных приборов в производственном цехе;
• Отключение питания станков с ЧПУ перед обслуживанием;
• Щитовая распределительная система на заводе с напряжением 400 В;
• Питание контроллеров, преобразователей частоты и другого промышленного оборудования;
• Объединение двух фаз в однофазной сети с заземлением (L+N) для усиленной защиты.

Практические советы

• Выбирая автомат Legrand DX3 408944, проверьте, чтобы сечение кабеля входящей линии соответствовало диапазону 1,5–35 мм² — меньшее сечение увеличивает риск перегрева, большее — невозможно зажать в клемме;
• При монтаже в шкафу учтите глубину 44 мм — место за выключателем должно быть свободным для теплоотвода;
• Если в цепи есть частые пуски двигателей, рассмотрите возможность замены на модель с характеристикой C — B может давать ложные отключения;
• После каждого срабатывания обязательно найдите причину перегрузки или КЗ — не включайте автомат повторно без диагностики;
• Для многократного обслуживания используйте отвёртки с плоским наконечником — так проще работать с защёлкой.
