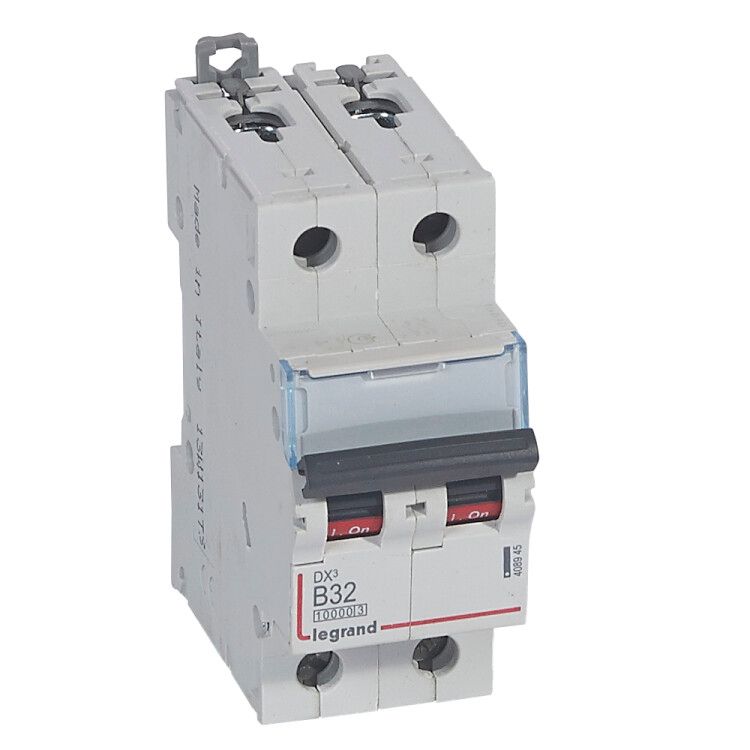

Выключатель автоматический модульный 2п B 32А 16кА DX3 10000 1мод. 230/400В Leg 408945 Legrand

Автоматический выключатель Legrand DX3 - двухполюсный прибор на 32 А с отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках. Устройство устанавливается на DIN-рейку, надёжно фиксируется и работает в широком диапазоне температур, что делает его подходящим решением для жестких условий эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, оборудования на станках, конвейерах, щитовых распределений и других объектов, где требуется надёжная и быстрая аварийная отсечка.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно
• Номинальное напряжение: 400 В переменного тока (AC), частота 50–60 Гц
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: B - чувствительна к кратковременным перегрузкам, подходит для нагрузок с малым пусковым током (например, освещение, электроника, контрольные цепи)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Номинальное напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2 - совместим с медными проводниками этого сечения
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм - требует свободного места за шкафом
• Рабочая температура: от -25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защёлку - она самоблокируется. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы; рекомендуется использовать наконечники для многожильных проводов. Обеспечьте доступ к клеммам для периодической проверки затяжки.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 гарантирует минимальную энергию, передаваемую в место КЗ, снижая риск повреждения кабелей и оборудования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и закрытой конструкции клемм.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Надёжная фиксация на DIN-рейке с возможностью быстрого снятия
• Широкий диапазон рабочих температур - стабильно работает даже в сырых и холодных условиях
• Поддержка проводов до 35 мм2 - удобно для подключения крупных кабелей
• Соответствие двум основным стандартам - обеспечивает сертифицированную безопасность

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для цепей с постоянным током (DC) - только для переменного тока AC
• Характеристика B менее эффективна при питании двигателей или сварочных аппаратов - там лучше подойдут C или D
• Требуется минимум 44 мм глубины за шкафом - не устанавливается в тонких или плотно заполненных щитах

Примеры использования

• Защита группы розеток на производстве
• Отключение питания станков с ЧПУ
• Щитовая защита линии освещения в цеху
• Коммутирование контроллеров и PLC-устройств
• Распределительный щит в неотапливаемом помещении (склад, гараж, насосная)

Практические советы

• Выбирая автомат Legrand DX3, убедитесь, что ваша сеть имеет достаточную отключающую способность - 16 кА подходит для большинства промышленных объектов, но вблизи трансформаторных подстанций может потребоваться выше
• При использовании в условиях сильной вибрации дополнительно закрепите выключатель хомутами или используйте антивибрационные прокладки
• Не забудьте про правильный выбор сечения кабеля - для 32 А рекомендовано не менее 4 мм2 меди, особенно при длинных линиях
• Проверяйте затяжку клемм каждые 6–12 месяцев - ослабление соединений вызывает нагрев и выход из строя
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот автомат не имеет функции дифференциальной защиты
