Выключатель автоматический модульный 4п C 3А 16кА DX3 10000 4мод. 400В Leg 409331 Legrand

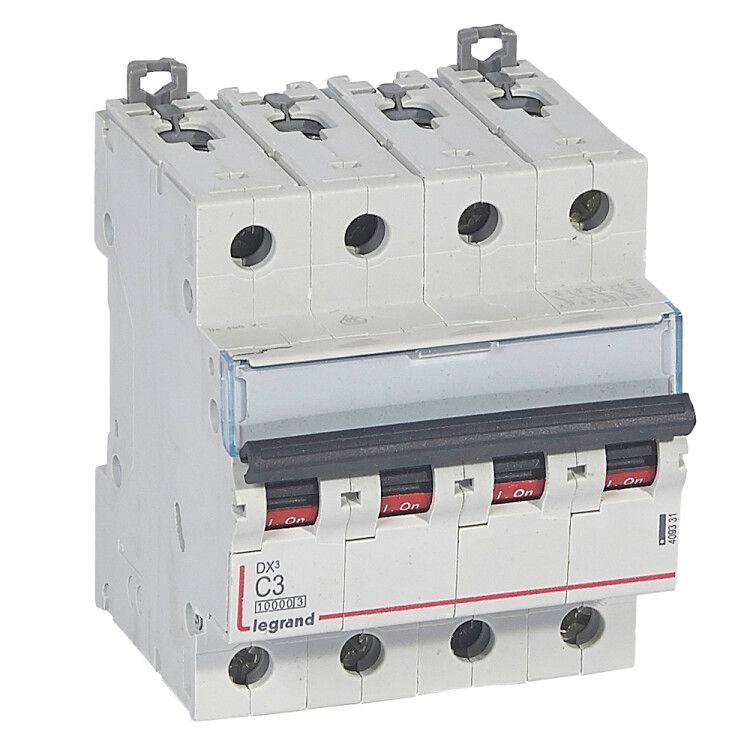

Автоматический выключатель Legrand DX3 с артикулом 409331 - четырёхполюсный коммутационный аппарат с номинальным током 3 А и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, надёжно фиксируется и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, на участках управления станками, конвейерами, распределительными щитами и силовыми панелями. Четыре полюса позволяют одновременно отключать все фазы и нейтральный проводник, что важно для безопасной работы трёхфазных нагрузок.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 4 - три фазы + нейтраль, с коммутацией нулевого провода
• Номинальное напряжение: 400 В (переменный ток AC), изоляция рассчитана на 500 В
• Отключающая способность: 16 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, освещение)
• Способ монтажа: на DIN-рейку, занимает 4 модуля (шириной 72 мм)
• Поперечное сечение проводов: 1,5–35 мм2 - подходят медные жилы любого стандарта
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от –25 C до +70 C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Стандарты: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409331 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защёлку - звук «щёлчка» подтверждает правильную посадку. Для демонтажа отверткой оттягивают защёлку через специальное углубление. Все клеммы - винтовые, обеспечивают плотный контакт даже при использовании многожильных проводов. Обязательно затягивать винты моментом, указанным в руководстве, чтобы избежать нагрева.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных установок). Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Устройство не имеет открытых контактов - безопасно при обслуживании в щите.

Преимущества

• Коммутация нейтрали - повышает безопасность при ремонте и диагностике
• Широкий диапазон рабочих температур - надёжно работает в условиях складов, цехов, наружных щитов
• Поддержка проводов до 35 мм2 - удобно для мощных линий без переходников
• Фиксация на DIN-рейке с двойной защёлкой - предотвращает самопроизвольное выпадение
• Совместимость с другими устройствами серии DX3 - можно собирать комплексные решения в одном шкафе

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для частых оперативных включений - предназначен для защиты, а не для регулярного переключения
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Не использовать в местах с уровнем загрязнения выше 2 - например, в цехах с металлической пылью или масляными брызгами
• Категория перенапряжения 0 - не предназначен для защиты от внешних импульсных перенапряжений (требуется доп. УЗИП)

Примеры использования

• Защита трёхфазного электродвигателя 1,5 кВт с пусковым током до 15 А
• Распределительный щит на производственной линии с несколькими потребителями
• Щитовая в неотапливаемом цеху при температуре ниже 0 C
• Комплексная система питания с коммутируемым нейтральным проводом - например, для станков с управлением по сети 380 В

Практические советы

• Выбирая автомат Legrand DX3 409331, проверьте, что сечение кабеля попадает в диапазон 1,5–35 мм2 - меньшие жилы требуют кольцевых наконечников
• При сборке щита учитывайте глубину монтажа - 44 мм. Это влияет на выбор корпуса шкафа
• Для увеличения функциональности используйте дополнительные аксессуары: блокировки, сигнализаторы положения, дистанционные приводы - они совместимы с серией DX3
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания теплового расцепителя
• Проверяйте состояние контактов каждые 1–2 года - особенно при частых отключениях или повышенной влажности
