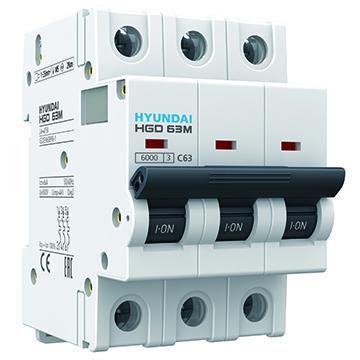

Автоматический выключатель HGD63-M 3PMCS0000C 00040 3 полюса, 40А, ток к.з. 6kA, хар-ка C | 13.04.000892 HYUNDAI

Автоматический выключатель модульный 3 полюса 40А 6кА характеристика C от Элком и HYUNDAI (арт. 13.04.000892) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 40А 6кА характеристика C защищает трёхфазные сети переменного тока. Подходит для питания оборудования с умеренно высокими пусковыми токами: насосы, компрессоры, светильники, малые станки, системы вентиляции. Устанавливается в силовые и распределительные щиты на DIN-рейку.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно, необходим для трёхфазных сетей.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А.
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ при токах 5–10 кратном от номинала; оптимальна для нагрузок с пиками, таких как двигатели.
• Номинальное напряжение: 240 / 415 В - работает в однофазной (240 В) и трёхфазной (415 В) системах.
• Род тока: Переменный (AC) - не постоянным током.
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке, совместим со стандартными щитами.
• Сечение проводника: до 25 мм2 - позволяет подключать медные провода этого сечения.
• Глубина монтажа: 76,5 мм - требует свободного места внутри щита для установки и работы механизма.
• Номинальное импульсное напряжение: 6 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения, например, от молний.
• Рабочий температурный диапазон: от –25C до +50C - допустимо использование в неотапливаемых помещениях, на улице (при наличии соответствующего корпуса щита).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется минимум 76,5 мм глубины в щите. Концевые зажимы рассчитаны на провода сечением до 25 мм2 - используйте наконечники НШВИ при необходимости. Автоматический выключатель модульный 3 полюса 40А 6кА характеристика C совместим с другими устройствами серии Элком и HYUNDAI, имеющими аналогичные габариты. Не рекомендуется использовать в параллельных цепях без согласования с проектировщиком.

Безопасность и стандарты

Произведён в соответствии с международными нормами IEC 60898-1 и ГОСТ Р 50345. Обеспечивает классическую механическую и тепловую защиту. Отключение происходит при превышении порога тока - предотвращает перегрев проводки и возгорание. Прямой контакт с токоведущими частями запрещён - работать можно только после отключения всей цепи.

Преимущества

• Стандартная модульная форма - легко интегрируется в существующие щиты.
• Чёткая визуальная индикация положения контактов (вкл./выкл.) - удобно при обслуживании.
• Защита всех трёх фаз одновременно - исключает работу оборудования при одной поврежденной фазе.
• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными режимами в типовой городской сети.
• Работает при низких температурах - подходит для холодных регионов и неотапливаемых помещений.

Ограничения применения

• Не предназначена для постоянного тока (DC) - нельзя применять в солнечных установках или светодиодных питателях DC без специальных преобразователей.
• Не используется для защиты мощных двигателей выше 15 кВт без дополнительных термореле - возможны ложные срабатывания из-за длительных пусковых токов.
• Не имеет функции дифференциального тока - для защиты людей нужен отдельный УЗО.
• Не следует устанавливать в условиях повышенной влажности без герметизации щита - хотя сам аппарат не имеет IP-защиты, он зависит от корпуса щита.

Примеры использования

• Щит управления насосной станцией в частном доме.
• Распределительный щит торгового центра с освещением и HVAC.
• Линии питания станков ЧПУ на заводе с трёхфазным питанием.
• Подъёмник или компрессор в мастерской - где есть периодические пуски с высоким током.

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 40А 6кА характеристика C, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев даже при номинальном токе.
• При сборке щита соблюдайте порядок: сначала подключите входные провода, потом выходные - чтобы не закоротить цепь во время монтажа.
• Если планируете много автоматов рядом - учтите, что каждый занимает 3 модуля, и заранее спроектируйте место.
• Для условий с частыми колебаниями напряжения лучше сочетать этот автомат с стабилизатором или (SPD).
• Проверяйте состояние контактов каждые 1–2 года - особенно в местах с высокой запылённостью.
