Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 40А | MD63H-1PB40 DKC ДКС

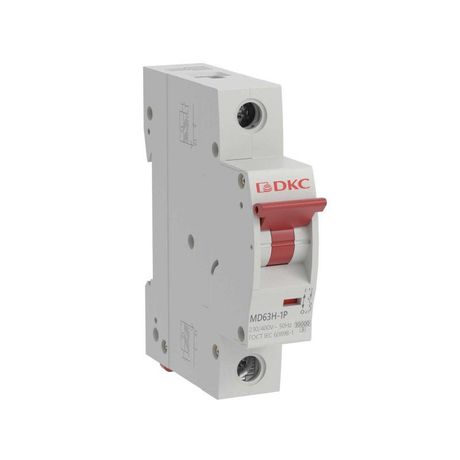

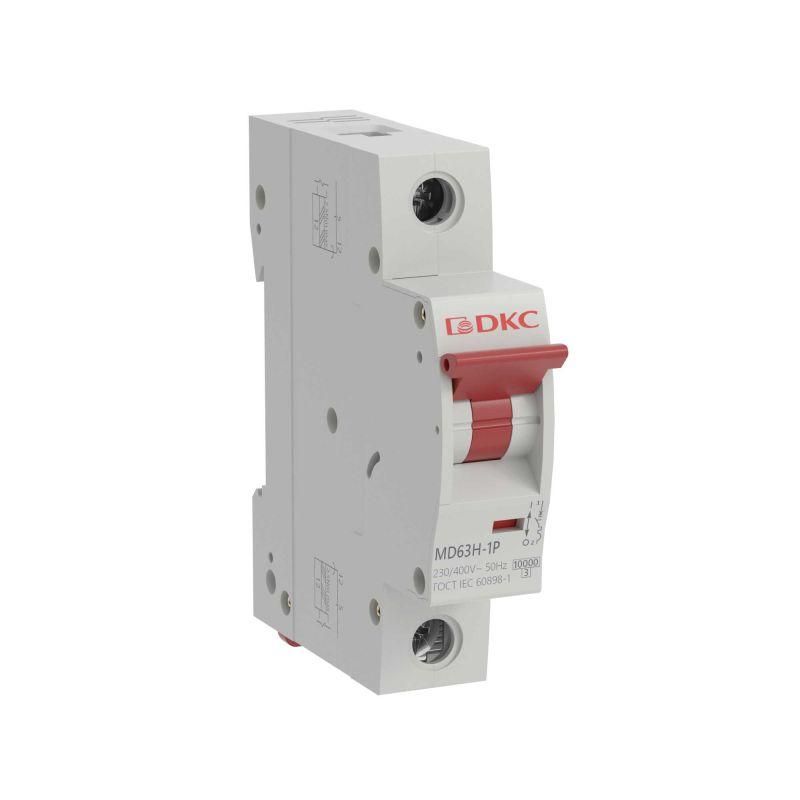

Автоматический выключатель YON MAX MD63H-1PB40 - однополюсный модульный аппарат на 40 А с характеристикой B и отключающей способностью 10 кА. Он защищает бытовые и коммерческие сети переменного тока 230 В от перегрузок и коротких замыканий, устанавливается в распределительных щитах с глубиной монтажа 70 мм.

Назначение и область применения

Выключатель YON MAX MD63H-1PB40 предназначен для защиты электрических цепей в жилых и общественных зданиях. Его применяют в групповых линиях освещения, розеточных контуров, бытовой техники и других нагрузках до 40 А. Подходит для установки в квартирных, этажных и общих распределительных щитах. Часто встречается в новых жилых комплексах, коттеджах, офисах и торговых центрах.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; оптимальна для бытовых нагрузок с малым пусковым током (например, освещение, зарядные устройства);
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть 220–240 В;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Поперечное сечение проводника: до 25 мм2 - позволяет подключить медные провода сечением до этого значения;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Рабочий диапазон температур: от –10 C до +45 C - подходит для установки в неотапливаемых помещениях, но не для улицы;
• Ширина: 1 модуль (17,5 мм) - совместим с DIN-рейкой стандартной компактной системы;
• Глубина монтажа: 69,9 мм - требует достаточного внутреннего объёма щита;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ.

Совместимость и монтаж

Выключатель YON MAX MD63H-1PB40 монтируется на DIN-рейку шириной 35 мм. Установка возможна в любые модульные щиты, соответствующие стандарту EN 61439. Подходит для скрытого монтажа - корпус спроектирован так, чтобы полностью умещаться внутри стеновой ниши. Подключение осуществляется через верхние/нижние зажимы, допускаются провода сечением 0,5–25 мм2. Нейтральный проводник можно коммутировать - устройство работает как в фазных, так и в нулевых линиях, что удобно при организации систем с переключением нуля.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 10 кА обеспечивают соответствие требованиям безопасности при аварийных режимах. Сертифицирован для работы в условиях загрязнения уровня 3 - то есть в помещениях с умеренной запылённостью, типичных для жилых и коммерческих зданий. Категория перенапряжения III указывает на возможность использования в распределительных цепях второго уровня (между главным щитом и оконечными потребителями).

Преимущества

• Высокая отключающая способность (10 кА) повышает надёжность в условиях слабых вводных линий или старых сетей;
• Характеристика B идеально сочетается с современными энергосберегающими нагрузками - меньше ложных срабатываний при включении светодиодов и ЭПРА;
• Компактная форма (1 модуль) экономит место в щите;
• Совместимость с нейтральным проводником даёт гибкость в проектировании схем управления;
• Произведено в рамках серии YON MAX - известной своей долговечностью и качеством сборки в группе DKC.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 исключает контакт с водой и пылью;
• Не подходит для мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - для них требуется характеристика C или D;
• Максимальное сечение провода 25 мм2 - нельзя использовать с кабелями большего диаметра без переходников;
• Требуется минимум 70 мм свободной глубины в щите - не подходит для очень тонких или узких шкафов;
• Работает только в пределах температуры –10…+45 C - не рекомендован для холодных чердачных помещений зимой.

Примеры использования

• Защита группы розеток на кухне в квартире;
• Линия освещения в коридоре многоквартирного дома;
• Цепь питания стиральной машины или духового шкафа;
• Щитовая группа в торговом павильоне для света и точек продаж;
• Общий входной автомат в коттедже, если нагрузка не превышает 40 А.

Практические советы

• Выбирая YON MAX MD63H-1PB40, проверьте, что ваша линия не имеет нагрузки выше 9,2 кВт (при 230 В) - это максимум для 40 А;
• Если в щите уже установлены автоматы с характеристикой C, не смешивайте их с B - это усложняет координацию защиты;
• При монтаже используйте отвертки с изолированными ручками - даже при отключенном питании возможен потенциал на контактах;
• Для проводов сечением более 16 мм2 перед затяжкой зажимов проверьте плотность прилегания - плохой контакт вызывает нагрев;
• При замене убедитесь, что новый автомат точно такой же - модель MD63H-1PB40 не взаимозаменяема с другими сериями, даже от DKC.
