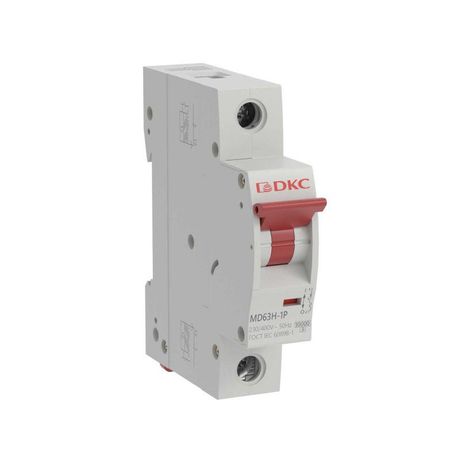

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 25А | MD63H-1PB25 DKC ДКС

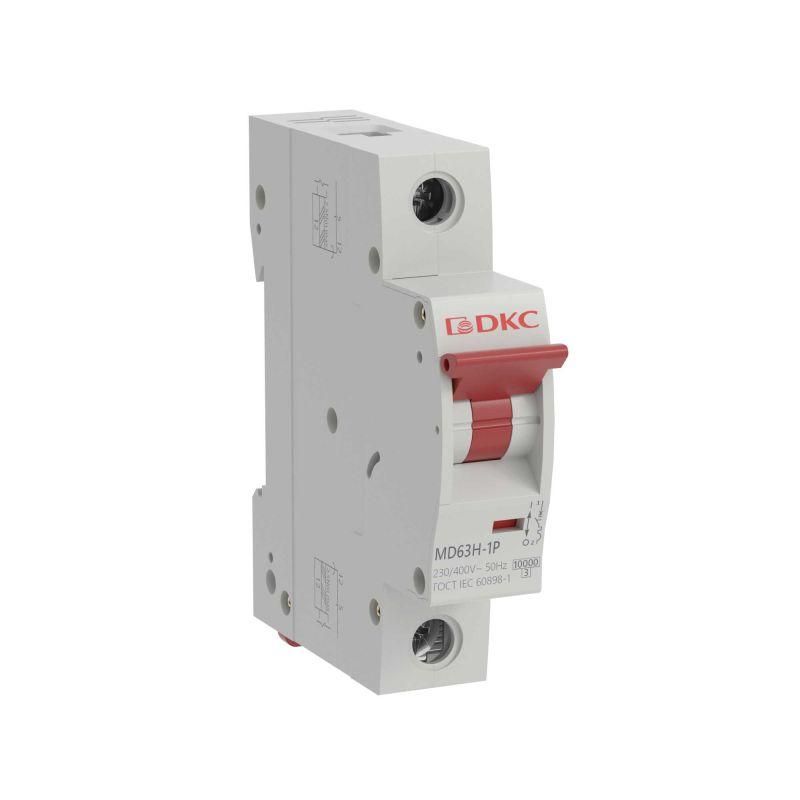

Автоматический выключатель YON MAX MD63H-1PB25 - однополюсный модульный аппарат для защиты бытовых и распределительных сетей переменного тока 230 В от перегрузок и коротких замыканий. Подходит для установки в щитках жилых и общественных зданий.

Назначение и область применения

Выключатель YON MAX MD63H-1PB25 предназначен для защиты электропроводки в однофазных сетях с напряжением 230 В. Он реагирует на длительную перегрузку и внезапное короткое замыкание, отключая питание до повреждения кабеля или оборудования. Устройство применяется в распределительных щитах квартир, частных домов, офисов, магазинов и других объектов с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети с переменным током 50 Гц;
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - защищён от кратковременных скачков напряжения, например, от грозовых разрядов;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода;
• Поперечное сечение проводника: до 25 мм2 - позволяет подключить медные провода толщиной до этого значения;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищена от пыли и влаги;
• Рабочая температура: от –10C до +45C - подходит для установки в неотапливаемых помещениях, но не для улицы;
• Модульная ширина: 1 модуль - занимает стандартное место в DIN-рейке шириной 17,5 мм;
• Глубина монтажа: 69,9 мм - требует достаточного внутреннего объёма в щите;
• С коммутируемым нейтральном проводником - может отключать и фазу, и ноль одновременно, что соответствует требованиям некоторых норм безопасности.

Совместимость и монтаж

YON MAX MD63H-1PB25 совместим с любыми стандартными DIN-рейками 35 мм. Устанавливается в щитки с глубиной не менее 70 мм. Для монтажа требуется отвертка; зажимы позволяют затянуть провода сечением до 25 мм2 без дополнительных наконечников. Выключатель подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в нишу стенового щита. Нейтральный проводник также коммутируется, что важно при использовании устройств защитного отключения (УЗО) в системах TN-S и TN-C-S.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 и испытание на 10 кА обеспечивают высокий уровень безопасности при аварийных режимах. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “выкл” до ручной перезагрузки. IP20 не допускает использование в сырых местах, таких как ванные комнаты или подвалы без герметизации щита.

Преимущества

• Компактный размер - один модуль экономит место в щите;
• Надёжное отключение даже при высоких токах КЗ благодаря классу 3 и 10 кА;
• Совместимость с нейтральным проводником - удобен для современных схем с УЗО;
• Устойчивость к колебаниям температур - работает в неотапливаемых помещениях;
• Простая визуальная индикация состояния - рычаг легко определяет, включен или отключен.

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях без дополнительной защиты (IP20 недостаточно);
• Не подходит для мощных двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика C или D;
• Не рекомендован для трёхфазных сетей - только для однофазных 230 В;
• Максимальное сечение провода 25 мм2 - нельзя использовать с более толстыми кабелями без переходников.

Примеры использования

YON MAX MD63H-1PB25 часто устанавливают для защиты:

• Линии розеток в квартире;
• Осветительных контуров в жилых помещениях;
• Электроплит и духовых шкафов (при условии, что потребляемый ток не превышает 25 А);
• Оборудования в административных зданиях - принтеры, серверы, малые насосы.

Практические советы

• Выбирая этот автомат, проверьте, что суммарная мощность подключённых приборов не превышает 5,75 кВт (P = U × I = 230 В × 25 А);
• Если в щите мало места - используйте YON MAX MD63H-1PB25 вместо двухполюсных аналогов, где достаточно отключать только фазу;
• При монтаже в старых щитах с малой глубиной - убедитесь, что задняя стенка не препятствует запиранию механизма;
• Для повышенной безопасности в ванных комнатах или кухнях параллельно установите УЗО - этот автомат не защищает от утечек тока;
• Не путайте с выключателями с характеристикой C - они срабатывают позже и подходят для электродвигателей, а не для бытовой техники.
