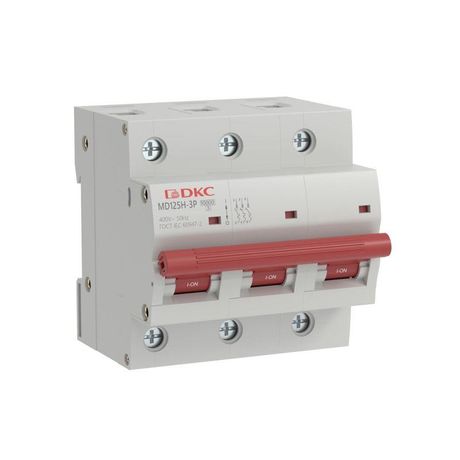

Выключатель автоматический YON max MD125H 63А 10кА C 3п DKC (ДКС) MD125H-3PC63

Автоматический выключатель MD125H-3PC63 серии YON MAX - трёхполюсный модульный аппарат на 63 А с характеристикой C и отключающей способностью 10 кА, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Установлен на DIN-рейку, подходит для распределительных щитов в жилых и коммерческих зданиях.

Назначение и область применения

MD125H-3PC63 защищает трёхфазные электрические цепи от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Также позволяет вручную включать и отключать нагрузку. Подходит для использования в распределительных щитах жилых домов, многоэтажек, офисов, торговых центров, школ, больниц и других объектов с умеренной частотой операций включения/выключения.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимальна для смешанных нагрузок (освещение, бытовые приборы, малые двигатели)
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазную сеть 380–400 В
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от молний или коммутационных помех
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Способ монтажа: на DIN-рейку - стандартный крепёж для шкафов управления
• Количество модулей DIN: 4.5 - занимает ширину 4,5 × 17,5 мм = 78,75 мм
• Глубина монтажа: 77,3 мм - требует достаточного внутреннего объёма щита
• Сечение проводника: до 35 мм2 - поддерживает мощные медные кабели
• Рабочий температурный диапазон: –25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсатов внутри щита

Совместимость и монтаж

MD125H-3PC63 устанавливается на стандартную DIN-рейку типа 35 мм. Для правильной работы требуется минимум 77,3 мм свободной глубины в щите. Клеммы рассчитаны на провода сечением до 35 мм2 - используйте наконечники НШВИ при работе с многожильными кабелями. Монтаж выполняется без инструментов: устройство просто защёлкивается на рейку. После установки проверьте плотность фиксации - выключатель не должен болтаться.

Безопасность и стандарты

MD125H-3PC63 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, возгоранию и воздействию химикатов. Сертифицирован для эксплуатации в условиях степени загрязнения 3, что делает его подходящим для промышленных и коммерческих помещений с возможным наличием пыли.

Преимущества

• Ударопрочный корпус с семью заклёпками - снижает риск деформации при внешних воздействиях
• Огнестойкий материал корпуса - повышает пожаробезопасность щита
• Удобный визуальный индикатор положения контакта - легко определить, включен ли выключатель
• Гарантия производителя 5 лет - подтверждает надёжность конструкции
• Совместимость с другими изделиями серии YON MAX - позволяет собирать унифицированные щиты

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги
• Не рекомендован для частого ручного включения/отключения - предназначен для аварийной защиты, а не для регулярного управления нагрузкой
• Не работает с постоянным током (DC) - только для переменного тока 50 Гц
• Требует минимальной глубины щита 77,3 мм - не подходит для компактных или узких шкафов
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику D

Примеры использования

• Защита трёхфазного ввода в квартире с кондиционером, бойлером и электроплитой
• Щит освещения и розеток в торговом центре
• Распределительный щит на этаже офисного здания
• Линия питания насосной группы в системе водоснабжения
• Подключение теплового оборудования с мощностью до 14 кВт (при 380 В)

Практические советы

• Выбирая MD125H-3PC63, убедитесь, что суммарная нагрузка всех фаз не превышает 63 А - перегрузка вызовет ложные срабатывания
• При подключении кабелей сечением более 16 мм2 используйте наконечники - это исключит плохой контакт и нагрев
• Не устанавливайте рядом с источниками тепла (например, рядом с термореле или преобразователями частоты)
• Проверяйте соответствие номинала автомата сечению кабеля - для 63 А нужен кабель не менее 10–16 мм2 меди
• При сборке щита оставляйте место для будущего расширения - серия YON MAX имеет единый дизайн, поэтому новые устройства будут сочетаться
