Автоматический выключатель модульный YON max типа MD125H, 10кА, 4 полюса, хар-ка C, 63А | MD125H-4PC63 DKC ДКС

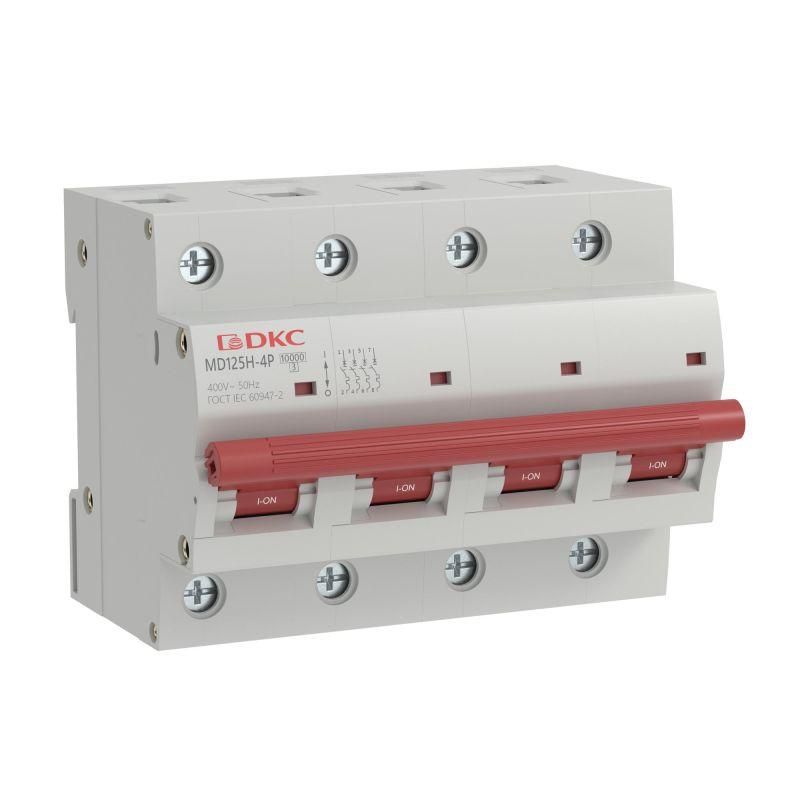

Автоматический выключатель MD125H-4PC63 серии YON MAX - четырёхполюсный модульный аппарат на 63 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку в распределительных щитах жилых, коммерческих и общественных зданий.

Назначение и область применения

MD125H-4PC63 используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Применяется в качестве главного входного автомата или группового устройства в щитах многоквартирных домов, офисов, торговых центров, коттеджей и объектов социальной инфраструктуры. Также подходит для управления оборудованием с высокими пусковыми токами - например, насосами, компрессорами, кондиционерами.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4 (L1, L2, L3, N - с коммутируемым нейтральными проводником)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение, бытовые приборы)
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - обеспечивает устойчивость к сетевым скачкам
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Занимаемое количество модулей: 6
• Глубина монтажа: 77,3 мм
• Максимальное сечение подключаемого провода: 35 мм2
• Рабочий температурный диапазон: от -25 C до +40 C
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запылённостью

Совместимость и монтаж

MD125H-4PC63 совместим с любыми DIN-рейками стандарта EN 60715. Установка выполняется путём защёлкивания на рейку - фиксация надёжна даже при вибрациях. Для подключения используйте провода сечением до 35 мм2. Клеммы рассчитаны на одножильные и многожильные провода. Обязательно затяните контакты моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев. Нейтральный проводник коммутируется - это важно при использовании в системах TN-S и TN-C-S, где требуется отключение всех токоведущих жил.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к механическим повреждениям, не распространяет горение и сохраняет целостность при температуре до 850 C. Сертифицирован для работы в условиях степени загрязнения 3, что позволяет использовать его в промышленных и полупромышленных помещениях. Отключение происходит при превышении тока более чем в 5–10 раз от номинала - предотвращает возгорание проводки.

Преимущества

• Коммутируемый нейтраль - безопаснее при обслуживании, исключает риск наличия потенциала на нулевой шине после отключения
• Высокая отключающая способность (10 кА) - подходит для мест с мощными источниками питания, включая районы с близко расположенными трансформаторными подстанциями
• Ударопрочный корпус с 7 заклёпками - снижает риск деформации при внешнем воздействии
• Широкий диапазон рабочих температур - работает в неотапливаемых помещениях, на чердаках, в подвалах
• Гарантия 5 лет - подтверждает надёжность конструкции и качества сборки

Ограничения применения

• Не предназначен для постоянного включения/выключения - не является рубильником; для частых операций используйте контактор
• IP20 - нельзя устанавливать во влажных помещениях (банях, уличных щитах, сырых подвалах) без дополнительной защиты
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• При температуре ниже -25 C возможны трудности с механическим включением - проверьте работоспособность перед зимним сезоном

Примеры использования

• Главный ввод в квартире или частном доме с трёхфазным питанием
• Защита группы оборудования на производственной линии (конвейеры, насосы, вентиляторы)
• Щитовая в торговом центре - распределение энергии между несколькими этажами
• Подключение тепловых насосов и сплит-систем с высоким пусковым током

Практические советы

• Выбирая MD125H-4PC63, убедитесь, что суммарная нагрузка на все полюсы не превышает 63 А - равномерно распределяйте потребителей по фазам
• Избегайте перегрузки клемм - не затягивайте провода сверх нормы, особенно медные многожильные - они могут деформироваться
• При установке в щит с ограниченной глубиной учтите, что устройство требует минимум 77,3 мм свободного пространства
• Для удобства обслуживания пометьте каждый полюс - особенно важна маркировка нейтрали
• Проверяйте соответствие сечения кабеля и номинала автомата - при меньшем сечении провода возможен перегрев, даже если автомат не сработает
