Автоматический выключатель модульный YON max типа MD125H, 10кА, 3 полюса, хар-ка C, 80А | MD125H-3PC80 DKC ДКС

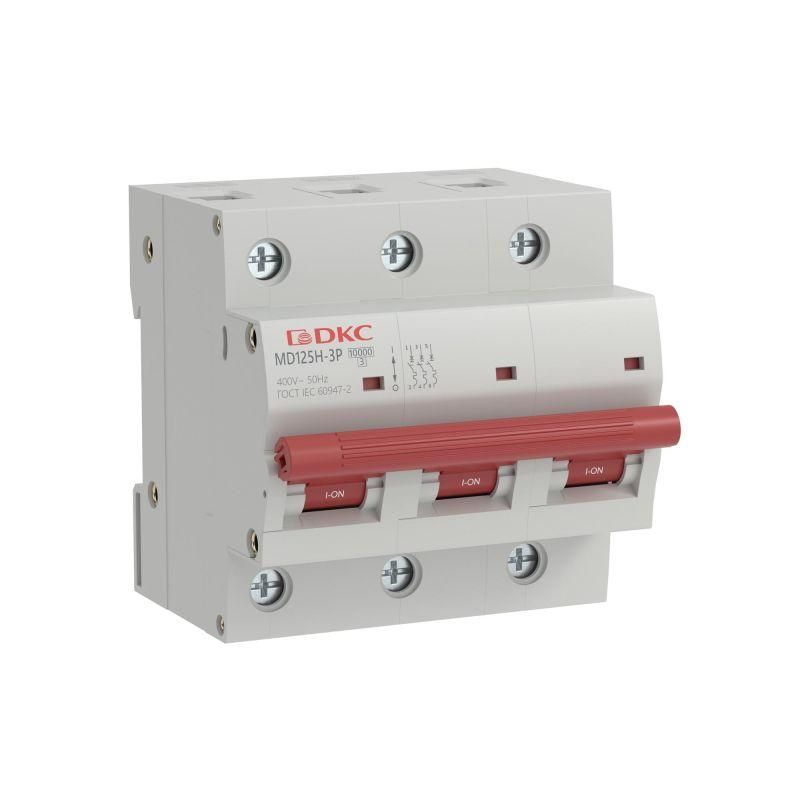

Автоматический выключатель модульный MD125H-3PC80 от YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 80 А и характеристикой срабатывания C подходит для распределительных щитов в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Автоматический выключатель MD125H-3PC80 защищает силовые цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Он также позволяет вручную включать и отключать нагрузку, что делает его универсальным элементом в системах распределения электроэнергии.

Подходит для установки в щитах зданий: жилые дома, многоэтажки, офисы, торговые центры, школы, больницы, производственные помещения. Применяется там, где требуется надёжная защита мощной нагрузки - например, на входе в группу розеток, питание оборудования, кондиционирование или освещение.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно, подходит для трёхфазных сетей 400 В.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, соответствует стандартному трёхфазному напряжению в Европе и России.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимальна для смешанных нагрузок с умеренным пуском (например, двигатели, светильники, бытовая техника).
• Способ монтажа: На DIN-рейку 35 мм - совместим со всеми стандартными щитами.
• Модульная ширина: 4,5 модуля - занимает 81 мм по ширине (стандарт: 1 модуль = 17,5 мм).
• Глубина монтажа: 77,3 мм - требует достаточного места внутри щита.
• Поперечное сечение провода: до 50 мм2 - можно подключать толстые медные кабели, подходящие для больших токов.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не герметичен - применяется только во внутренних щитах.
• Рабочая температура: от –25C до +40C - не рекомендуется для установки вне помещений или в необогреваемых местах с зимними минусами ниже –25C.
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную изоляцию между контактами и корпусом.
• Импульсное выдерживаемое напряжение: 10 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Частота: 50 Гц - рассчитан на работу в сетях с промышленной частотой в РФ и странах СНГ.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на оборудование.
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны самые высокие переходные процессы.

Совместимость и монтаж

MD125H-3PC80 устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно зафиксировать устройство на рейке, затем подключить фазные провода (L1, L2, L3) и ноль (N) - если используется четырёхпроводная система. Подключение проводов сечением до 50 мм2 выполняется через зажимы с усилием, указанным в руководстве. Убедитесь, что в щите есть место глубиной не менее 77,3 мм и шириной 81 мм. Выключатель совместим с другими изделиями серии YON MAX - легко формируются группы защиты с одинаковым дизайном и шагом.

Безопасность и стандарты

Автоматический выключатель MD125H-3PC80 соответствует требованиям МЭК/ГОСТ IEC 60947-2. Его класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие нормам для вводных устройств. Корпус изготовлен из армированного стекловолокном полиамида - материал устойчив к возгоранию и механическим повреждениям. Наличие 7 заклёпок усиливает целостность корпуса при аварийных ситуациях.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ.
• Характеристика C - баланс между чувствительностью и отказом от ложных срабатываний при пуске двигателей.
• Ударопрочный и огнестойкий корпус - увеличивает срок службы и безопасность.
• Удобный монтаж - фиксация на DIN-рейке без инструментов, чёткая маркировка контактов.
• Эргономичный дизайн - рычаг включения/выключения легко видеть и оперировать даже в плохо освещённых щитах.
• Гарантия 5 лет - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы при температуре ниже –25 C - не устанавливать в неотапливаемых наружных щитах.
• Степень защиты IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без дополнительной защиты (корпуса IP54+).
• Не является устройством дифференциального тока - для защиты от утечек необходимо применять отдельный УЗО.
• Не рекомендован для частого ручного включения/отключения - предназначен для редких операций, не для управления нагрузкой как рубильник.

Примеры использования

• Входной автомат в этажном щите многоквартирного дома - защищает все квартиры на этаже.
• Защита трёхфазного конвейера на заводе - предотвращает выход из строя двигателя при перегрузке.
• Щит питания системы HVAC в торговом центре - управляет мощными насосами и вентиляторами.
• Распределительный щит коттеджа с трёхфазным вводом - основной автомат перед группами розеток и освещения.

Практические советы

• Выбирая MD125H-3PC80, проверьте, чтобы сечение кабеля на входе было не более 50 мм2 - иначе невозможно плотно затянуть зажимы.
• При проектировании щита учтите, что этот автомат занимает 4,5 модуля - планируйте место для других устройств рядом.
• Для защиты от утечек тока обязательно используйте УЗО или дифавтомат после этого автомата.
• Если в вашей сети часто происходят пуски мощных двигателей - характеристика C здесь правильный выбор. Для чисто осветительных нагрузок лучше подойдёт B, для тяжёлых машин - D.
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указано 80 А, 3P, C, 10 кA - это подтверждает соответствие заявленным параметрам.
