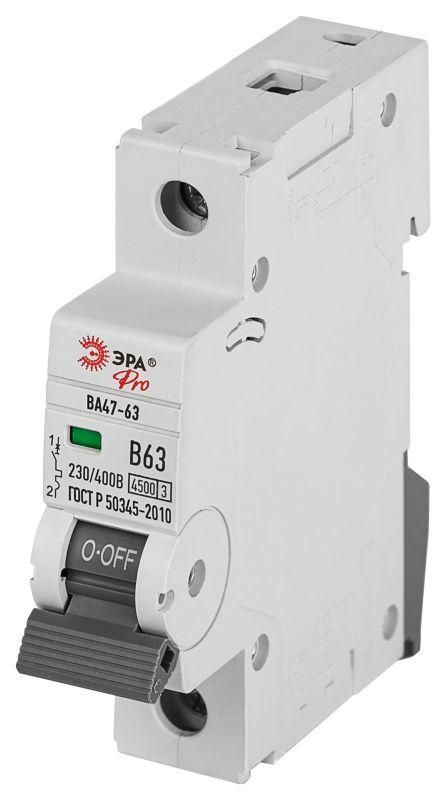

Автоматический выключатель PRO VA63-1P63B4.5 ВА47-63 1P 63А кривая B 4,5кА | Б0059376 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсный устройство на 63 А с характеристикой B и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Подходит для скрытого монтажа в распределительных щитах, обеспечивает надежную работу при температуре от -40 до +50 C.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА защищает однополюсные цепи переменного тока с частотой 50 Гц и напряжением до 230 В. Он срабатывает при длительной перегрузке или коротком замыкании, предотвращая повреждение проводки и оборудования. Применяется в жилых домах, офисах, малых производствах - например, для защиты розеточных групп, освещения, бытовых приборов с умеренным пусковым током: холодильников, стиральных машин, компьютеров, вентиляторов.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 1 - управляет одной фазой сети
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В AC / изоляция до 660 В - работает в сетях 220–240 В, рассчитан на высокую изоляционную прочность
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от пыли и воды, применяется только внутри помещений
• Монтаж: скрытый, один модуль - устанавливается в DIN-рейку стандартного щита
• Глубина монтажа: 74 мм - требует достаточного внутреннего объема шкафа
• Рабочий диапазон температур: -40…+50 C - сохраняет работоспособность в суровых условиях, даже в неотапливаемых помещениях
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая риск повреждения оборудования
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны скачки напряжения
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчив к кратковременным высоковольтным импульсам (например, от грозы)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности в закрытых помещениях

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА устанавливается на DIN-рейку шириной 35 мм, типичную для современных распределительных щитов. Монтаж скрытый - корпус полностью утоплен в стеновой нише или шкафу. Для правильной работы важно соблюдать:

• Не использовать провода меньше 1 мм2 или больше 25 мм2 - это нарушит контакт и вызовет нагрев
• Обеспечить глубину шкафа не менее 74 мм - иначе механизм не сможет полноценно сработать
• Убедиться, что щит имеет класс защиты не ниже IP20 - выключатель сам не защищен от внешней среды
• Подключение осуществляется сверху (вход) и снизу (выход) - согласно маркировке на корпусе

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Устройство прошло испытания на механическую долговечность и термическую устойчивость.

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для зон с потенциально высоким током КЗ
• Широкий диапазон рабочих температур - надежен даже в неотапливаемых помещениях (гаражи, подвалы)
• Класс 3 токоограничения - минимизирует энергии удара КЗ, продлевая срок службы подключенного оборудования
• Совместимость с проводами до 25 мм2 - позволяет использовать мощные кабели без переходников
• Одномодульная компактная форма - экономит место в щите

Ограничения применения

• Не подходит для защиты двигателей с высоким пусковым током (насосы, компрессоры) - требуется характеристика C или D
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица)
• Только для переменного тока - не используется в цепях постоянного тока
• Не предназначен для частого ручного включения/отключения - не является рубильником
• Не рекомендован для цепей с высокой долей импульсных нагрузок (например, светодиодные драйверы с PFC) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в квартире - 63 А хватает на несколько приборов одновременно
• Щитовая защита освещения в офисе - особенно эффективно при использовании LED-светильников
• Цепь питания теплого пола или кондиционера в частном доме
• Распределительный щит на даче - благодаря широкому температурному диапазону работает зимой

Практические советы

• Выбирая автомат, проверьте, чтобы сечение входящего кабеля попадало в диапазон 1–25 мм2 - иначе контакты будут греться
• Если в щите уже установлены другие автоматы, убедитесь, что есть свободный модуль - ВА47-63 занимает всего 1 модуль
• Для защиты нескольких цепей используйте комбинированные решения: этот выключатель - для розеток, а для кухонной плиты нужен 32 А с характеристикой C
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером
• Не затягивайте клеммы слишком сильно - это деформирует контакты и снизит надежность соединения
