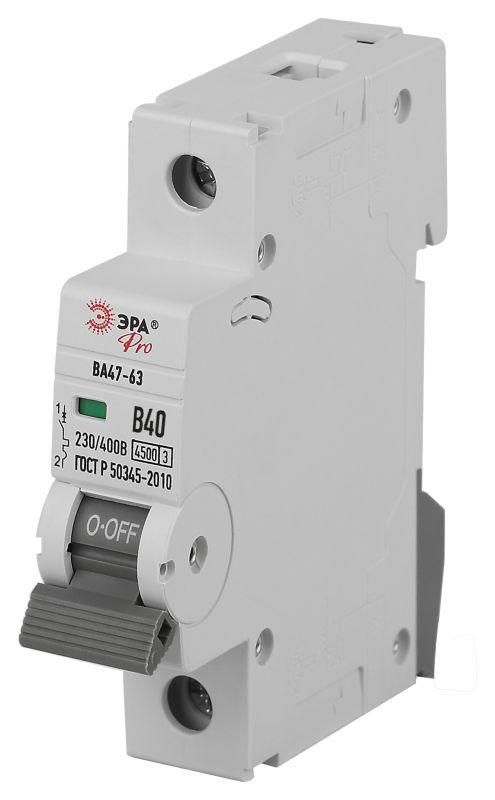

Автоматический выключатель PRO VA63-1P40B4.5 ВА47-63 1P 40А кривая B 4,5кА | Б0059374 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - однополюсный защитный аппарат на 40 А с характеристикой B и отключающей способностью 4,5 кА, предназначенный для надёжной защиты бытовых и легких промышленных сетей от перегрузок и коротких замыканий. Устройство совместимо со скрытыми установками и соответствует требованиям современных электроустановок.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты однополюсных цепей переменного тока с номинальным напряжением до 230 В. Подходит для защиты групповых линий: освещения, розеток, бытовой техники с умеренным пусковым током - например, холодильников, стиральных машин, компьютеров, маломощных нагревателей. Кривая срабатывания B обеспечивает чувствительность к кратковременным перегрузкам, что делает устройство идеальным для жилых помещений и офисов.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, для которой предназначен прибор;
• Количество полюсов: 1 - управление одной фазой, подключение одного провода L;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, оптимальна для слаботочных и бытовых нагрузок;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызовёт пробоя изоляции;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Категория перенапряжения: III - рассчитан на использование в распределительных щитах и зонах с возможными скачками напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к грозовым и коммутационным импульсам;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Поперечное сечение проводника: 1–25 мм2 - допустимые сечения медных проводов для подключения;
• Монтаж: скрытый, один модуль - занимает стандартное место в DIN-рейке;
• Глубина монтажа: 74 мм - требуемая глубина штробы или корпуса для установки;
• Частота: 50 Гц - для сетей России и стран СНГ.

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА устанавливается на DIN-рейку типа 35 мм в распределительных щитах. Монтаж исключительно скрытый - подходит для внутренних коробок, ниш и стеновых панелей. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Обязательно соблюдать плотность затяжки - недостаточно затянутый контакт может перегреваться, слишком сильная затяжка повредит изоляцию. Устройство не имеет клемм для внешнего управления или сигнализации - функция только коммутация и защита.

Безопасность и стандарты

Выключатель автоматический ВА47-63 PRO ЭРА соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 и уровень испытаний на импульсное напряжение обеспечивают соответствие требованиям безопасности в условиях нестабильной сети. Сертифицирован для эксплуатации в помещениях с уровнем загрязнения 2 - то есть в обычных жилых и административных зданиях без агрессивной пыли или паров.

Преимущества

• Увеличенная механическая прочность корпуса благодаря технологии PRO - устойчив к ударным нагрузкам и деформациям;
• Ярко окрашенный рычаг переключения - легко отличить положение “вкл” / “выкл”, особенно в плохо освещённых щитах;
• Индикатор срабатывания - после аварийного отключения рычаг остаётся в промежуточном положении, позволяя быстро диагностировать причину отключения;
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях, на чердаках, в подъездах;
• Совместимость с другими изделиями серии ВА47-63 - можно комплектовать щит одним типом устройств для унификации обслуживания.

Ограничения применения

• Не применяется для защиты мощных двигателей с высоким пусковым током - для них требуется кривая C или D;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица);
• Не предназначен для многократных операций включения/отключения под нагрузкой - не является контактором;
• Только для переменного тока - не работает в цепях постоянного тока;
• Не рекомендован для установки в местах с постоянной вибрацией или химической агрессивной средой.

Примеры использования

• Защита группы розеток в квартире - 40 А достаточно для нескольких потребителей одновременно;
• Щитовая защита освещения на этаже - особенно актуально при использовании LED-светильников и диммеров;
• Линия питания бытового оборудования в мастерской - сварочные аппараты малой мощности, точильные станки;
• Общий входной автомат в щите дома при суммарной нагрузке до 9 кВт.

Практические советы

• Выбирая этот автомат, проверьте сечение кабеля на участке до него - он должен быть не менее 6 мм2 меди для 40 А;
• Если в щите уже установлены другие автоматы серии ВА47-63 - можно смело сочетать их с этим, так как они совместимы по форме и характеристикам;
• При монтаже в старые штробы учтите глубину 74 мм - возможно, придётся углублять канал или выбирать другой вариант;
• Не используйте для защиты цепей с высокими пусковыми токами - например, насосов, компрессоров - лучше взять модель с кривой C;
• После каждого срабатывания проверьте состояние контактов и целостность проводов - даже если выключатель снова включился, возможны микроскопические повреждения.
