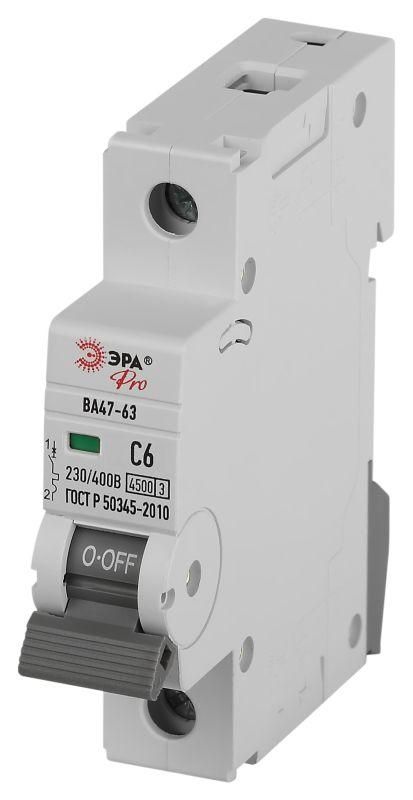

Автоматический выключатель PRO VA63-1P06C4.5 ВА47-63 1P 6А кривая C 4,5кА | Б0059403 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат с номинальным током 6 А и кривой срабатывания C, предназначенный для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надежность и соответствие стандартам, а артикул б0059403 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты одиночных групповых цепей переменного тока с номинальным напряжением до 230 В. Подходит для защиты осветительных сетей, розеточных контуров, маломощных электроприборов и оборудования с умеренными пусковыми токами - например, компрессоров, вентиляторов, насосов небольшой мощности. Кривая срабатывания C означает, что устройство выдерживает кратковременные перегрузки до 5–10 крат от номинала, что важно при запуске двигателей и других индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, соответствует стандартной бытовой сети в России
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Кривая срабатывания: C - характерна для нагрузок с умеренным пусковым током (не требует высоких значений, как D, но выше, чем B)
• Количество полюсов: 1 - защищает одну фазу, применяется в однофазных цепях
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от воды и пыли
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами от 1 до 25 квадратных миллиметров
• Монтаж: скрытый, один модуль - устанавливается в распределительном щите с глубиной 74 мм
• Рабочий температурный диапазон: –40…+50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны
• Частота: 50 Гц - оптимизирован для российской и европейской сети
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Категория перенапряжения: III - предназначен для установки в распределительных щитах, где возможны скачки напряжения

Совместимость и монтаж

Выключатель ВА47-63 рассчитан на монтаж в DIN-рейку шириной 17,5 мм. Установка осуществляется в стандартные распределительные щиты с глубиной не менее 74 мм. Для подключения используются винтовые зажимы, подходящие для проводов сечением от 1 до 25 мм2. Монтаж допускается только в сухих, хорошо вентилируемых местах. Нельзя использовать в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не предусматривает защиту от внешних воздействий.

Безопасность и стандарты

Автоматический выключатель ВА47-63 соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения III обеспечивают безопасность при аварийных режимах. Номинальное импульсное выдерживаемое напряжение 4000 кВ подтверждает устойчивость к высоковольтным импульсам, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Универсальная кривая C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Компактный формат - занимает всего один модуль, экономит место в щите
• Надежная дугогасительная система - минимизирует риск возгорания при отключении больших токов
• Широкий диапазон температур - можно применять даже в неотапливаемых помещениях зимой
• Совместимость с продуктами ЭРА - легко интегрируется в системы защиты того же бренда

Ограничения применения

• Не подходит для трехфазных цепей - только для одной фазы
• Запрещено использование во влажных, пыльных или наружных условиях - IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для защиты мощных двигателей с высоким пусковым током (например, насосов >2 кВт, подъёмников) - лучше выбрать кривую D
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Требуется обязательная установка в закрытый металлический или пластиковый щит - нельзя монтировать открыто

Примеры использования

• Защита группы розеток в квартире или офисе
• Обеспечение безопасности осветительной цепи в коридоре или кладовой
• Защита вентиляционного канала с маломощным вентилятором
• Контур питания холодильника или микроволновки в кухне
• Групповая защита в щите многоквартирного дома, установленный после счетчика

Практические советы

• Выбирая автомат ВА47-63, проверьте суммарную мощность подключенных приборов - она не должна превышать 1,4 кВт (P = U × I = 230 В × 6 А)
• Используйте провода сечением не меньше 2,5 мм2 для розеточных цепей - это соответствует нормам ПУЭ
• При замене старого автомата убедитесь, что новый имеет ту же кривую (C) и аналогичную отключающую способность (4,5 кА)
• Не устанавливайте несколько автоматов одного типа на одну цепь - это не повышает надежность, а усложняет диагностику
• Проверяйте плотность затяжки контактов - слабый контакт вызывает нагрев и преждевременный выход из строя
