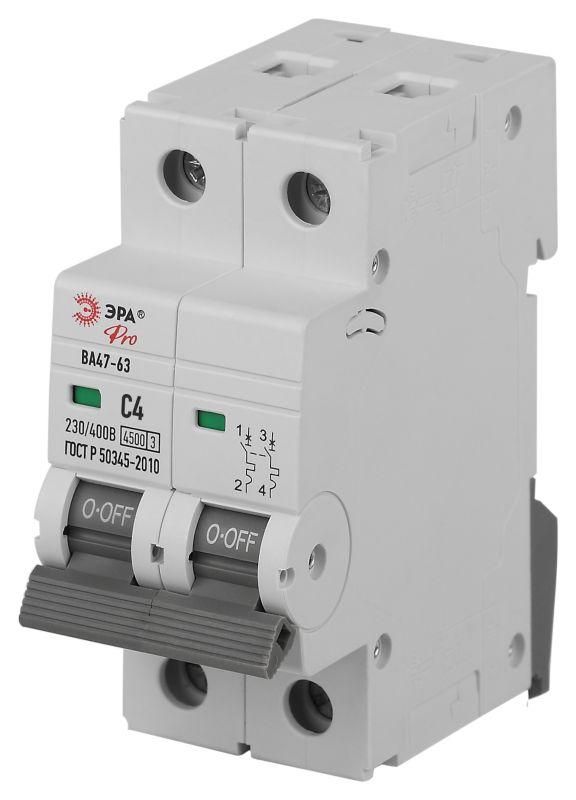

Автоматический выключатель PRO VA63-2P04C4.5 ВА47-63 2P 4А кривая C 4,5кА | Б0059416 ЭРА

Автоматический выключатель ВА47-63 ЭРА - двухполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах. Номинальный ток 4 А и кривая срабатывания C делают его идеальным выбором для защиты освещения, бытовой техники и маломощного оборудования.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он обеспечивает безопасную работу сетей с номинальным напряжением до 400 В и частотой 50 Гц. Применяется в распределительных щитках квартир, домов, административных зданий и на производстве - например, для защиты групп освещения, розеточных контуров, насосов, вентиляторов и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 2 - защищает два фазных провода одновременно, что важно для однофазной сети с необходимостью полного отключения.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; подходит для нагрузок с умеренными пусковыми токами (например, люминесцентные лампы, компрессоры, малые двигатели).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - рабочее напряжение в сети. Напряжение изоляции Ui = 660 В, импульсное выдерживаемое напряжение Uimp = 4000 кВ - обеспечивают надёжную изоляцию даже при скачках напряжения.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку.
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных, включая многожильные и одножильные.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды. Устройство предназначено только для внутренней установки в закрытых щитах.
• Рабочая температура: от –40C до +50C - работает в широком диапазоне, включая неотапливаемые помещения.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, совместим со стандартными DIN-рейками.
• Глубина монтажа: 74 мм - требует достаточного места внутри щита для свободного монтажа и обслуживания.

Совместимость и монтаж

Автоматический выключатель ВА47-63 ЭРА монтируется на DIN-рейку типа 35 мм. Подходит для скрытого монтажа - устанавливается в стеновые распределительные коробки с глубиной не менее 74 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Перед монтажом необходимо отключить питание. Оба полюса должны быть подключены последовательно: вход - сверху, выход - снизу, согласно маркировке на корпусе. Не допускается использование с проводами большего сечения - это повредит зажимы и нарушит контакт.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и повышенные показатели изоляции (Ui=660 В, Uimp=4000 кВ) обеспечивают высокий уровень безопасности при аварийных режимах. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с обычной запылённостью, без агрессивных паров или жидкостей.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при значительных КЗ.
• Кривая C - оптимальна для типовой бытовой и легкопромышленной нагрузки, исключает ложные срабатывания при пуске двигателей.
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для различных задач.
• Изготовлен с учётом требований к скрытому монтажу - легко интегрируется в стеновые щиты.
• Надёжная конструкция от бренда ЭРА - проверенная в России и странах СНГ.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока AC.
• IP20 не защищает от влаги и пыли - нельзя использовать во влажных, открытых или наружных местах (баня, гараж без щита, улица).
• Не подходит для защиты мощных электродвигателей с высокими пусковыми токами (более 10×Iн) - лучше выбрать кривую D.
• Не рекомендован для цепей с частыми включениями/выключениями более 10 раз в день - срок службы контактов сокращается.
• Требует минимум 74 мм глубины в щите - не подходит для узких или плоских коробок.

Примеры использования

• Защита группы розеток в спальной комнате (макс. 4 А - около 900 Вт).
• Отключение осветительной линии с LED-лампами и энергосберегающими светильниками.
• Щитовая защита холодильника, микроволновки, кофемашины в квартире.
• Контур управления вентилятором или маленьким насосом в системе вентиляции.
• Вводной автомат в распределительном щите дома, если основная нагрузка не превышает 4 А на фазу.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, убедитесь, что суммарная мощность подключенных приборов не превышает 900 Вт (при 220 В) - иначе возможны частые отключения.
• При использовании многожильных проводов используйте наконечники (штыревые или трубчатые) - это повысит надёжность контакта.
• Не затягивайте зажимы слишком сильно - можно повредить пластик или раздавить провод.
• Проверьте соответствие глубины щита 74 мм перед покупкой - особенно при замене старого автомата.
• Для защиты цепей с высоким пусковым током (дрель, болгарка) выбирайте кривую D, а не C - чтобы избежать ложных срабатываний.
• Автомат ВА47-63 ЭРА - часть популярной серии ВА47-63. Все устройства в серии взаимозаменяемы по форме и креплению, что удобно при ремонте.
