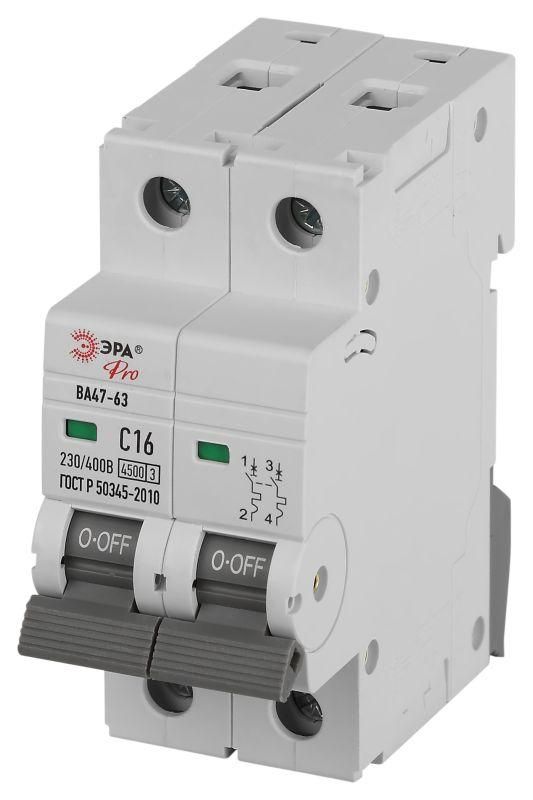

Автоматический выключатель PRO VA63-2P16C4.5 ВА47-63 2P 16А кривая C 4,5кА | Б0059422 ЭРА

Автоматический выключатель ВА47-63 - двухполюсный коммутационный аппарат на 16 А с кривой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд ЭРА обеспечивает надёжность и соответствие стандартам, а артикул б0059422 позволяет точно идентифицировать модель при закупке и замене.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для защиты оборудования с умеренными пусковыми токами: бытовые приборы, светодиодное и люминесцентное освещение, компрессоры, вентиляторы, маломощные насосы. Кривая срабатывания C означает, что устройство выдерживает кратковременные перегрузки до 5–10 кратном номинальном токе, что важно при запуске двигателей и других индуктивных нагрузок.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Кривая срабатывания: C - характеризует время срабатывания при перегрузках и КЗ; оптимальна для смешанных нагрузок с пусковыми токами.
• Класс токоограничения: 3 - высокий уровень быстродействия, снижающий энергию, проходящую через цепь при КЗ.
• Номинальное напряжение изоляции (Ui): 660 В - предельное напряжение, которое может выдерживать изоляция между токоведущими частями.
• Импульсное выдерживаемое напряжение (Uimp): 4000 кВ - устойчивость к скачкам напряжения, например, от грозовых разрядов.
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли.
• Рабочая температура: от –40 C до +50 C - допустимый диапазон для установки в неотапливаемых помещениях, щитовых, на улице (при наличии корпуса).
• Поперечное сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводниками этого сечения.
• Ширина: 2 модуля (36 мм) - соответствует стандартной DIN-рейке.
• Глубина монтажа: 74 мм - требуемое пространство внутри распределительного щита.
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель ВА47-63 устанавливается на DIN-рейку шириной 35 мм. Монтаж возможен как в открытых, так и в скрытых щитах - благодаря конструкции корпуса он легко фиксируется и не требует дополнительных креплений. Для подключения используйте провода сечением 1–25 мм2. Зажимы обеспечивают плотный контакт без необходимости предварительной обжимки. Убедитесь, что глубина щита минимум 74 мм, чтобы выключатель полностью вошёл и не мешал другим элементам. Нельзя использовать в щитах с повышенной влажностью без дополнительной герметизации - IP20 не защищает от влаги.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для бытовых и аналогичных применений. Класс токоограничения 3 и испытание на 4,5 кА гарантируют безопасное отключение даже при серьёзных авариях. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное переведение рычага в положение «ON». Напряжение изоляции 660 В и импульсная прочность 4000 кВ повышают надёжность в условиях колебаний сети.

Преимущества

• Универсальная кривая C - идеально сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования.
• Высокая отключающая способность (4,5 кА) - подходит для большинства квартир и небольших предприятий.
• Компактная двухмодульная форма - экономит место в щите.
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабеля.
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение.

Ограничения применения

• Не предназначен для защиты мощных двигателей с очень высокими пусковыми токами (например, крупные насосы, подъёмники) - для них нужна кривая D.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать в сырых местах, на улице или в необогреваемых шкафах без дополнительной оболочки.
• Не работает в сетях постоянного тока (DC) - только для AC 50 Гц.
• Не рекомендован для цепей с частыми включениями/выключениями более 10 раз в день - срок службы контактов ограничен.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отдельный автомат для системы освещения с LED-лампами и драйверами.
• Щитовая на этаже многоквартирного дома - защита одной комнаты или зоны.
• Компрессор холодильного оборудования в торговом зале.
• Вентиляционный блок с асинхронным двигателем в подвале.

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность подключенных устройств не превышает 3,5 кВт (16 А × 220 В ≈ 3,5 кВт).
• При замене старого автомата убедитесь, что новый имеет ту же кривую (C) и номинал (16 А) - изменение может привести к ложным срабатываниям или недостаточной защите.
• При монтаже в щит с несколькими автоматами оставляйте свободное пространство вокруг - это улучшает теплоотвод и упрощает обслуживание.
• Не затягивайте зажимы слишком сильно - можно повредить пластик или провод. Достаточно усилия, при котором провод не выскальзывает.
• Для длительной работы в условиях низких температур (ниже –20 C) проверьте наличие конденсата перед включением - влага может вызвать пробой изоляции.
