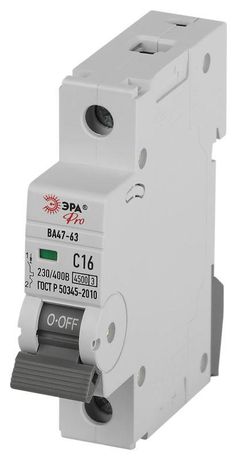

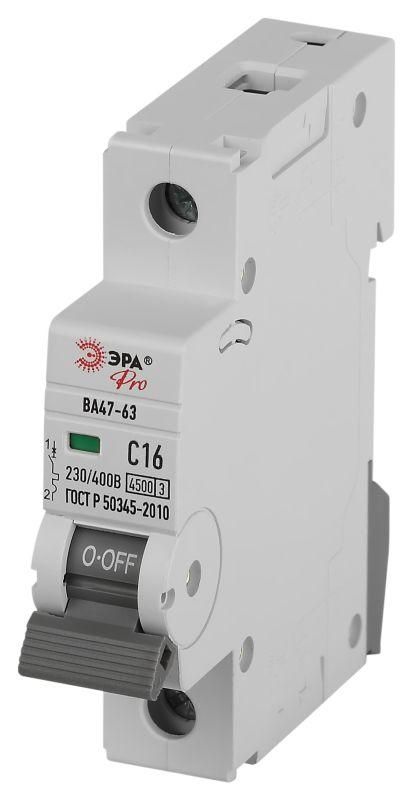

Автоматический выключатель PRO VA63-1P16C4.5 ВА47-63 1P 16А кривая C 4,5кА | Б0059407 ЭРА

Автоматический выключатель ВА47-63 - однополюсный коммутационный аппарат от ЭРА с номинальным током 16 А и кривой срабатывания C, предназначенный для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Модель совместима со скрытыми распределительными щитами и обеспечивает надежную работу в условиях переменного тока 230 В.

Назначение и область применения

Автоматический выключатель ВА47-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и небольших промышленных объектах. Кривая срабатывания C делает его идеальным для защиты цепей с умеренными пусковыми токами - например, освещения, бытовой техники, компрессоров, вентиляторов и маломощных двигателей.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что подходит для типичной бытовой нагрузки
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Поперечное сечение подключаемого провода: 1–25 мм2 - совместим с медными проводниками от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочий температурный диапазон: от –40 C до +50 C - подходит для установки в неотапливаемых помещениях
• Монтаж: скрытый, один модуль (18 мм ширина)
• Глубина монтажа: 74 мм - требует достаточного места внутри распределительного щита
• Класс токоограничения: 3 - снижает энергию короткого замыкания, повышая безопасность
• Категория перенапряжения: 3 - рассчитан на использование в распределительных сетях с высокими переходными процессами
• Степень загрязнения: 2 - допустимо применение в помещениях с умеренным уровнем пыли и влаги
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к высоковольтным импульсам, например, от грозовых разрядов

Совместимость и монтаж

Автоматический выключатель ВА47-63 предназначен для монтажа на DIN-рейке 35 мм в скрытых распределительных щитах. Установка осуществляется фиксацией защелкой - достаточно вставить устройство в рейку и нажать до характерного щелчка. Для подключения используются зажимы с винтовым креплением, подходящие для проводов сечением 1–25 мм2. Обязательно соблюдайте рекомендованную глубину монтажа (74 мм) - недостаточно места в щите может помешать закрыванию крышки. Устройство не имеет внешних клемм, поэтому не подходит для открытого монтажа.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей, используемых в бытовых и аналогичных условиях. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают повышенную устойчивость к аварийным режимам. Наличие дугогасительной камеры предотвращает возгорание при отключении больших токов. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Надежное срабатывание при перегрузках благодаря кривой C - минимизирует ложные отключения
• Высокая отключающая способность (4,5 кА) - подходит для современных домашних сетей с увеличенной мощностью
• Широкий диапазон рабочих температур - работает даже в холодных подъездах и чердаках
• Совместимость с популярными щитами типа Schrack, IEK, ABB, Legrand - легко заменяет аналоги
• Индикация положения контакта - видно, включен ли выключатель (ручка вверх = вкл, вниз = выкл)

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, насосы, подъемники) - для них нужна кривая D
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без корпуса или в уличных щитах
• Один полюс - не применяется для трехфазных цепей или цепей с необходимостью отключения нулевого провода
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Требует наличия DIN-рейки и достаточной глубины щита - не подходит для поверхностного монтажа

Примеры использования

• Защита группы розеток в квартире
• Отключение осветительной цепи в коридоре или на лестнице
• Щитовая защита для холодильника, микроволновой печи, стиральной машины
• Цепь питания вентилятора или компрессора в кладовой
• Замена старого автомата в щите после выхода из строя

Практические советы

• Выбирая автомат ВА47-63, проверьте соответствие сечения провода - слишком тонкий провод (менее 1 мм2) не войдет в зажим, слишком толстый (более 25 мм2) потребует доработки
• При установке в щит с ограниченной глубиной - убедитесь, что задняя стенка щита позволяет смонтировать выключатель полностью (минимум 74 мм)
• Не путайте с кривой B - она чувствительнее и чаще отключается при запуске бытовой техники
• При замене автомата - всегда отключайте питание перед работой, даже если выключатель находится в положении “OFF”
• Для многоквартирных домов - этот автомат часто встречается в этажных щитах как групповой для одной комнаты или кухни
