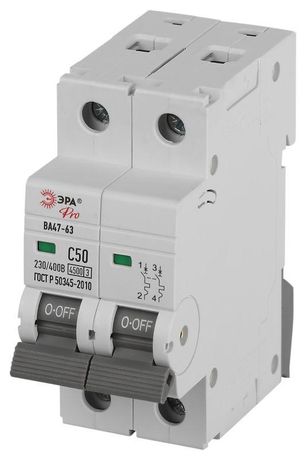

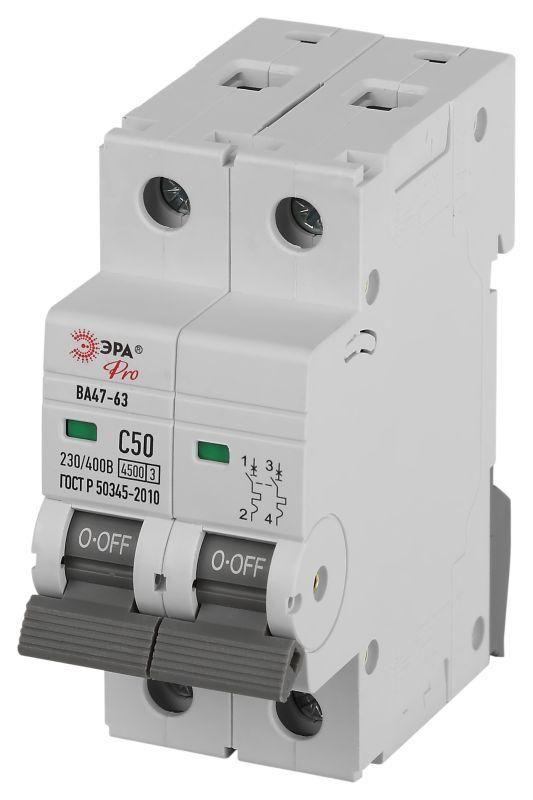

Автоматический выключатель PRO VA63-2P50C4.5 ВА47-63 2P 50А кривая C 4,5кА | Б0059427 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 50 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитках с скрытым монтажом, особенно там, где требуется надёжная защита бытовых и промышленных цепей с умеренно высокими пусковыми токами.

Назначение и область применения

Выключатель ВА47-63 PRO ЭРА защищает группы потребителей, которые работают с умеренными пусковыми токами: осветительные сети, бытовые приборы, компрессоры, вентиляторы, малые насосы. Он не подходит для оборудования с очень высокими пусковыми токами - например, крупных насосов или подъёмных механизмов, для них лучше выбрать характеристику D.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение в сетях переменного тока (AC);
• Количество полюсов: 2 - защищает два фазных провода одновременно, подходит для однофазной сети 220/380 В;
• Отключающая способность: 4,5 кА - способность безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок с умеренным пуском;
• Изоляционное напряжение: 660 В - максимальное напряжение, которое может выдерживать изоляция без пробоя;
• Импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к кратковременным скачкам напряжения, например, от грозовых разрядов;
• Поперечное сечение проводника: 1–25 мм2 - можно подключать медные жилы этого сечения;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает безопасность;
• Степень защиты IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды;
• Рабочая температура: от –40C до +50C - допустимо использование в неотапливаемых помещениях и на улице внутри щита;
• Ширина: 2 модуля (36 мм) - занимает стандартное место в DIN-рейке;
• Глубина монтажа: 74 мм - требует достаточного места в корпусе щита для свободного монтажа;
• Частота: 50 Гц - предназначена для сетей России и стран СНГ.

Совместимость и монтаж

ВА47-63 PRO ЭРА совместим со всеми стандартными DIN-рейками шириной 35 мм. Устройство рассчитано для скрытого монтажа - устанавливается внутрь распределительных щитов. Для правильного подключения используйте провода сечением 1–25 мм2. Зажимы позволяют затянуть провод без предварительной обжимки, но рекомендуется использовать наконечники для многожильных проводов. Обеспечьте доступ к зажимам для обслуживания - глубина 74 мм требует минимум 80–90 мм свободного пространства в щите.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Категория перенапряжения III гарантирует устойчивость к переходным процессам в распределительных сетях. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. IP20 позволяет применять только во внутренних установках - не используется на открытом воздухе или в сырых помещениях без дополнительной защиты.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C;
• Высокая механическая прочность корпуса и контактов;
• Легкий визуальный контроль состояния - рычаг легко отличить: вверх - включен, вниз - отключен;
• Совместимость с другими изделиями серии ВА47-63 - удобно собирать комплексные решения;
• Произведён в соответствии с технологиями ЭРА - проверенная надёжность в российских условиях.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не подходит для защиты мощных двигателей с пусковыми токами выше 10×Iн - выбирайте характеристику D;
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать в сырых местах, на улице или в цехах с повышенной запылённостью;
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство;
• Не работает при температуре ниже –40C или выше +50C - возможны отказы в экстремальных условиях.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита освещения в подвале или на этаже;
• Защита вентиляторов, кондиционеров, холодильного оборудования;
• Групповой автомат для насосов малой мощности в системах водоснабжения;
• Распределительный щит в административном здании или производственной линии с умеренной нагрузкой.

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что суммарная нагрузка на группу не превышает 50 А - учтите все потребители одновременно;
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность контакта;
• Проверяйте плотность затяжки зажимов после монтажа - слабый контакт вызывает нагрев;
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы;
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг автомата для теплоотвода;
• Обозначайте каждый автомат этикеткой - так проще найти нужную цепь при аварии.
