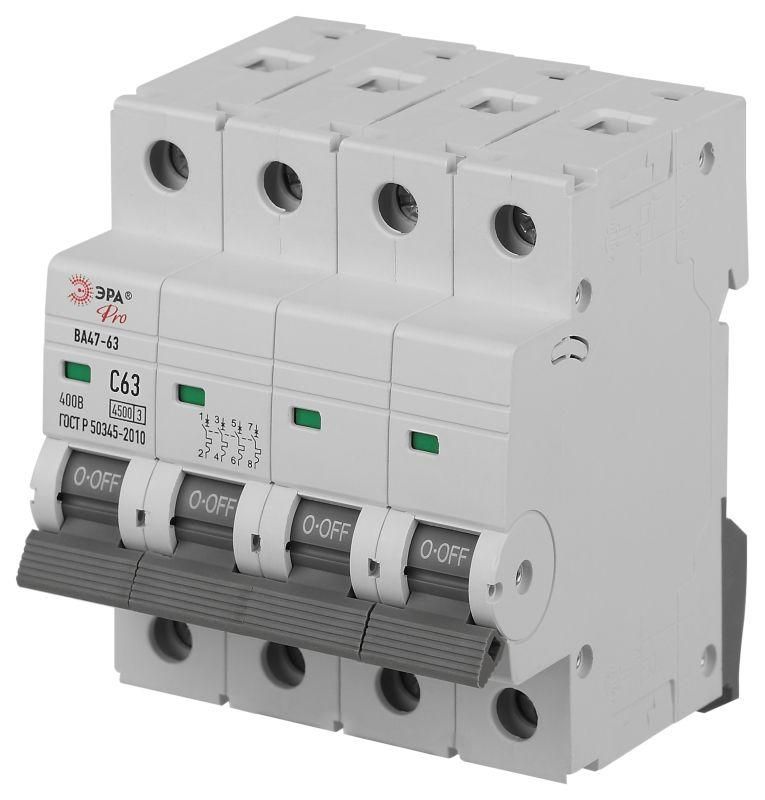

Автоматический выключатель PRO VA63-4P63C4.5 ВА47-63 4P 63А кривая C 4,5кА | Б0059445 ЭРА

Автоматический выключатель ВА47-63, серия PRO ЭРА - надёжное устройство для защиты четырёхпроводных сетей переменного тока с номинальным током до 63 А. Он обеспечивает безопасное отключение при перегрузках и коротких замыканиях, особенно эффективен в бытовых и промышленных распределительных щитах. Артикул б0059445 соответствует модели с кривой срабатывания C и номинальной отключающей способностью 4,5 кА.

Назначение и область применения

Выключатель автоматический ВА47-63 предназначен для защиты групповых и распределительных цепей в зданиях с высокой плотностью потребления энергии. Подходит для защиты линий с оборудованием, которое имеет умеренные пусковые токи: кондиционеры, компрессоры, вентиляторы, насосы, системы освещения и другие бытовые/промышленные приборы. Четырёхполюсная конструкция позволяет одновременно отключать все фазы и нулевой проводник, что важно для безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 4 - защищает три фазы и нейтраль (L1, L2, L3, N).
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, оптимальна для смешанных нагрузок с умеренным пуском.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В AC - рассчитан на работу в однофазных и трёхфазных сетях 230/400 В.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию между токоведущими частями даже при повышенных напряжениях.
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами этого сечения, включая многожильные и одножильные.
• Степень защиты IP20: предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и воды - применяется только внутри закрытых щитов.
• Глубина монтажа: 74 мм - требует достаточного места в шкафу для установки.
• Рабочая температура: от –40 C до +50 C - работает в широком температурном диапазоне, включая холодные помещения.
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого гашения дуги, повышает безопасность оборудования.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах вторичного уровня.

Совместимость и монтаж

Выключатель автоматический ВА47-63, серия PRO ЭРА монтируется на DIN-рейку 35 мм. Устройство подходит исключительно для скрытого монтажа: устанавливается внутрь стенового или настенного распределительного щита. Для правильной сборки необходимо соблюдать глубину монтажа 74 мм - недостаток места может затруднить закрывание крышки щита. Присоединение проводов осуществляется через винтовые зажимы - допускаются одножильные и многожильные провода сечением 1–25 мм2. Перед подключением проверьте соответствие сечения провода и номинала автомата - использование слишком тонкого провода создаёт риск перегрева.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345, что подтверждает его надёжность в бытовых и аналогичных промышленных условиях. Номинальное импульсное выдерживаемое напряжение 4000 кВ обеспечивает защиту от скачков напряжения, возникающих при молниях или коммутациях. Класс токоограничения 3 снижает тепловую и механическую нагрузку на кабель и оборудование при аварийных режимах. IP20 не предусматривает защиту от внешней среды - применение вне закрытого щита запрещено.

Преимущества

• Четырёхполюсная конструкция обеспечивает полное отключение всех проводников - важное условие для безопасности при работах на линии.
• Кривая срабатывания C хорошо сочетается с типичными нагрузками в жилых и офисных помещениях - минимизирует ложные срабатывания при пуске двигателей.
• Высокая отключающая способность (4,5 кА) делает её подходящей для современных сетей с увеличенной мощностью.
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях, подвалах, на объектах с суровым климатом.
• Интегрированная дугогасительная система обеспечивает долгий срок службы контактов даже при частых отключениях.

Ограничения применения

• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (например, крупные насосы, лифты) - для них требуется кривая D.
• IP20 не допускает установку во влажных, пыльных или открытых местах - только внутри герметичных металлических или пластиковых щитов.
• Максимальная глубина 74 мм требует наличия достаточно вместительного шкафа - не подходит для узких или старых щитов.
• Не предназначен для работы в сетях постоянного тока - только переменный ток 50 Гц.
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита группы розеток в квартире с кондиционером, микроволновой печью и компьютером.
• Щитовая в административном здании - отключение всей трёхфазной линии питания серверной комнаты.
• Распределительный щит на производстве - защита линии с вентиляторами, маломощными насосами и освещением.
• Объекты с нестабильной сетью - благодаря классу токоограничения 3 снижается вероятность повреждений после КЗ.

Практические советы

• Перед установкой проверьте, чтобы суммарная мощность подключённых приборов не превышала 14,5 кВт (при 230 В и 63 А).
• При использовании многожильных проводов используйте наконечники - это повысит надёжность соединения и предотвратит облом жил.
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание.
• Проверяйте момент затяжки винтов - слабый контакт вызывает нагрев, чрезмерный - повреждает зажим.
• Для комплексной защиты добавьте УЗО перед этим автоматом, если есть опасность поражения током.
• При замене - выбирайте тот же артикул б0059445, чтобы сохранить совместимость с существующей конструкцией щита.
