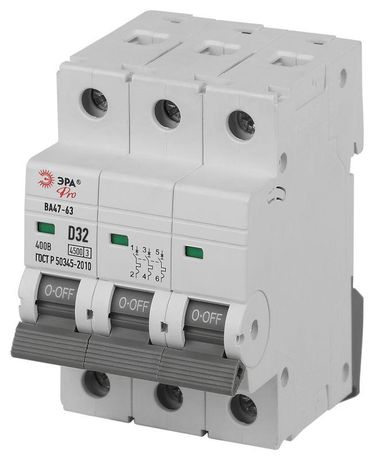

Автоматический выключатель PRO VA63-3P32D4.5 ВА47-63 3P 32А кривая D 4,5кА | Б0059480 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - трёхполюсный устройство на 32 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для надёжной защиты цепей с высокими пусковыми токами. Устройство совмещает прочную конструкцию, компактный монтаж и соответствие современным требованиям безопасности, что делает его популярным решением для промышленных и бытовых объектов.

Назначение и область применения

Выключатель ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характерная кривая срабатывания D позволяет выдерживать кратковременные пики тока, возникающие при запуске мощного оборудования - например, насосов, компрессоров, подъёмных механизмов, конвейеров и других двигателей с высоким пусковым током. Подходит для установки в щитах жилых домов, производственных цехах, торговых центрах и на объектах инфраструктуры.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги и снижение теплового воздействия при КЗ
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ
• Поперечное сечение подключаемого провода: 1–25 мм2
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +50 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и незначительная конденсация
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях зданий
• Монтажные размеры: 3 модуля (54 мм ширина), глубина монтажа 74 мм

Совместимость и монтаж

Выключатель ВА47-63 PRO ЭРА предназначен для скрытого монтажа в DIN-рейку стандарта EN 60715. Совместим со всеми типами стандартных щитов, где предусмотрено место под три модуля. Для подключения используются винтовые зажимы, обеспечивающие плотный контакт с проводниками сечением от 1 до 25 мм2. Монтаж возможен только в закрытых корпусах - IP20 не обеспечивает защиту от внешней среды. Перед установкой проверьте, чтобы глубина шкафа позволяла разместить устройство с учётом 74 мм глубины монтажа.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 гарантирует минимальное повреждение проводки при аварийном токе. Номинальное импульсное напряжение 4000 кВ обеспечивает устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения. Применение в категории перенапряжения III подтверждает его безопасность для использования в распределительных щитах зданий.

Преимущества

• Кривая D позволяет использовать устройство там, где другие автоматы (B/C) ложно срабатывают при пуске оборудования
• Высокая отключающая способность (4,5 кА) обеспечивает надёжную защиту даже в сетях с высокой короткозамкнутой мощностью
• Класс 3 токоограничения снижает риск повреждения кабеля и контактов при КЗ
• Широкий диапазон рабочих температур (-40…+50 C) позволяет применять в неотапливаемых помещениях и на улице внутри щитов
• Известный бренд ЭРА - гарантированное качество сборки и долгий срок службы

Ограничения применения

• Не применяется в открытых местах - степень защиты IP20 исключает использование вне герметичных щитов
• Не подходит для защиты цепей с малыми пусковыми токами (например, освещение, бытовая техника); для них предпочтительнее кривая B или C
• Не рекомендован для постоянной работы при токе выше 32 А - превышение вызывает преждевременный износ и риск отказа
• Требуется точное соблюдение сечения проводов: менее 1 мм2 - плохой контакт, более 25 мм2 - невозможность физического подключения

Примеры использования

• Защита сети питания трехфазного насоса в системе водоснабжения
• Отключение цепи подъёмного механизма на складе
• Щитовая защита группы двигателей в производственной линии
• Распределительный щит в холодильном комплексе с компрессорами
• Обеспечение безопасности вентиляционных установок с асинхронными двигателями

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, убедитесь, что ваша нагрузка действительно требует кривой D - иначе используйте более подходящую кривую B или C
• Проверяйте сечение кабеля перед подключением: слишком тонкий провод перегреется, слишком толстый не войдёт в зажим
• При монтаже в щите с ограниченной глубиной - учитывайте 74 мм, не забудьте про свободное пространство для открывания крышки
• Не устанавливайте рядом с источниками тепла или влаги - даже при IP20 повышенная температура и конденсат снижают срок службы
• При замене старого автомата сверьте номинальный ток и количество полюсов - 32 А / 3P - это не универсальный параметр
