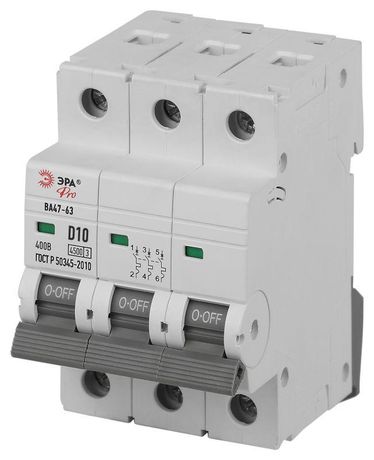

Автоматический выключатель PRO VA63-3P10D4.5 ВА47-63 3P 10А кривая D 4,5кА | Б0059475 ЭРА

Автоматический выключатель ВА47-63 ЭРА - трёхполюсное устройство на 10 А с кривой срабатывания D и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных и бытовых объектов.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Отличается повышенной устойчивостью к пусковым токам благодаря кривой срабатывания D, что делает его идеальным для защиты оборудования с высокими пусковыми токами - например, двигателей, компрессоров, насосов, сварочных аппаратов и мощных осветительных систем.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока (AC) - рабочее напряжение для трёхфазных сетей.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: D - позволяет временно выдерживать токи до 10–20 крат от номинала, что необходимо для запуска тяжёлых нагрузок.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую и механическую нагрузку на оборудование.
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам, например, от молний или коммутаций.
• Частота: 50 Гц - оптимизирован для стандартных сетей в России и странах СНГ.
• Рабочий диапазон температур: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (при условии герметичного корпуса щита).
• Поперечное сечение подключаемых проводов: 1–25 мм2 - совместим с медными жилами любого распространённого сечения.
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль).
• Глубина монтажа: 74 мм - требует достаточного внутреннего объёма щита.
• Степень загрязнения: 2 - рассчитан на работу в помещениях с обычным уровнем пыли и влаги.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны значительные переходные процессы.

Совместимость и монтаж

Выключатель ВА47-63 ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Устройство подходит для скрытого монтажа - его можно устанавливать в нишах стен или глубоких распределительных щитах. Для подключения используются зажимы с винтовым креплением, обеспечивающие плотный контакт с проводниками сечением от 1 до 25 мм2. Обязательно соблюдайте рекомендованное усилие затяжки - переусиливать нельзя, чтобы не повредить контакты. Монтаж выполняется при отключенном питании. Убедитесь, что глубина щита минимум 74 мм, иначе выключатель не поместится.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств защиты в бытовых и аналогичных условиях. Класс токоограничения 3 и испытание на 4000 кВ импульсного напряжения подтверждают соответствие требованиям безопасности при работе в условиях высоких перенапряжений. Напряжение изоляции 660 В обеспечивает дополнительный уровень защиты при аварийных режимах.

Преимущества

• Увеличенная устойчивость к пусковым токам благодаря кривой D - меньше ложных срабатываний при запуске моторов.
• Высокая отключающая способность 4,5 кА - подходит для сетей с высокой короткозамкнутой мощностью.
• Широкий диапазон рабочих температур - работает в холодных и жарких условиях.
• Совместимость с проводами до 25 мм2 - не требует переходников для крупных жил.
• Известный бренд ЭРА - продукция прошла сертификацию и имеет проверенную надёжность в реальной эксплуатации.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 исключает использование вне закрытых щитов.
• Не подходит для защиты цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Не следует использовать в качестве основного рубильника - он не рассчитан на частые ручные операции включения/выключения.
• Требуется минимальная глубина щита 74 мм - не подходит для узких или старых щитов.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Отключение компрессора в воздушной линии на производстве.
• Щитовая защита группы мощных LED-светильников в торговой зоне.
• Распределительный щит в цехе с оборудованием на базе асинхронных двигателей.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, убедитесь, что номинальный ток 10 А соответствует расчетному току нагрузки - не забудьте про коэффициент запаса (обычно 1,25–1,5).
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта со временем.
• Проверяйте соответствие сечения провода и зажима - слишком тонкий провод может перегреваться, слишком толстый - плохо фиксироваться.
• При групповом монтаже нескольких автоматов оставляйте свободное пространство между ними - это улучшает теплоотвод и упрощает обслуживание.
• Замена автомата должна производиться на аналогичный по характеристикам - особенно важно сохранить кривую D и класс токоограничения 3.
