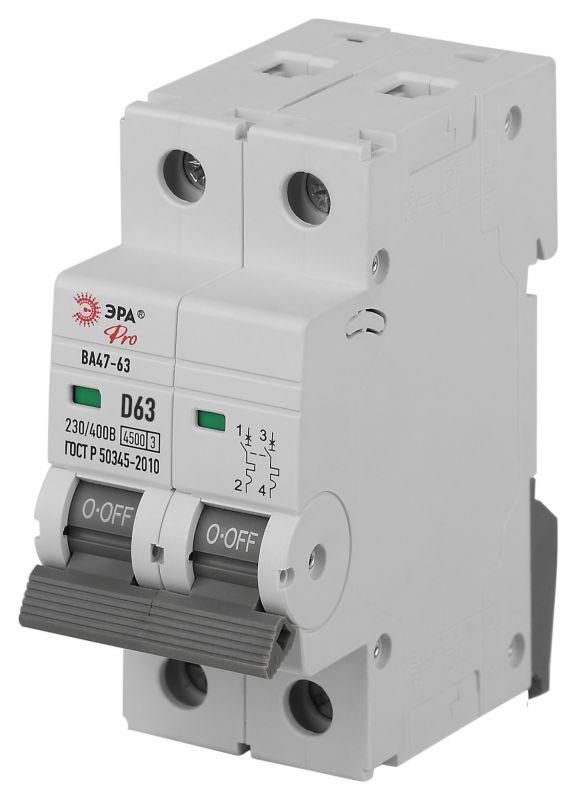

Автоматический выключатель PRO VA63-2P63D4.5 ВА47-63 2P 63А кривая D 4,5кА | Б0059468 ЭРА

Автоматический выключатель ВА47-63 ЭРА - двухполюсный коммутационный аппарат на 63 А с кривой срабатывания D, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов. Артикул б0059468 соответствует серийной модели ВА47-63 ЭРА, надёжно зарекомендовавшей себя в условиях высоких пусковых токов.

Назначение и область применения

Автоматический выключатель ВА47-63 ЭРА защищает электрические сети от повреждений, вызванных перегрузками и короткими замыканиями. Его кривая срабатывания D позволяет работать в цепях с высокими пусковыми токами - например, у двигателей, компрессоров, сварочных аппаратов и мощных осветительных систем. Устройство применяется в распределительных щитах, где требуется надёжная защита силовых линий переменного тока.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC).
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Кривая срабатывания: D - характеризуется задержкой срабатывания при кратковременных пиковых нагрузках; идеальна для оборудования с высокими пусковыми токами.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчивость к высоковольтным импульсам (например, от молний или коммутаций).
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Поперечное сечение провода: 1–25 мм2 - допустимый диапазон сечений подключаемых медных проводников.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Рабочая температура: от –40 до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые зоны.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке.
• Глубина монтажа: 74 мм - требуемое пространство внутри щита для правильной установки.

Совместимость и монтаж

Автоматический выключатель ВА47-63 ЭРА устанавливается на стандартную DIN-рейку 35 мм. Подходит для скрытого монтажа в распределительных щитах с глубиной не менее 74 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 25 мм2. Оба полюса одновременно отключаются - обеспечивается безопасность при обслуживании. Монтаж возможен как в новых, так и в существующих щитах с достаточным свободным местом.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 и импульсная прочность 4000 кВ обеспечивают повышенную безопасность при аварийных режимах. Напряжение изоляции 660 В гарантирует сохранение целостности изоляции даже при кратковременных скачках напряжения выше номинала.

Преимущества

• Увеличенная отключающая способность (4,5 кА) - подходит для промышленных и коммерческих объектов с высокой нагрузкой.
• Кривая D - исключает ложные срабатывания при запуске двигателей и другого оборудования с высокими пусковыми токами.
• Широкий диапазон рабочих температур - надёжно функционирует в неотапливаемых помещениях, на улице (в закрытых щитах) и в суровых климатических условиях.
• Компактная форма (2 модуля) - экономит место в щите при многочисленных ответвлениях.
• Изготовление по технологии ЭРА - проверенная надёжность в условиях российских реалий.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность.
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• Не рекомендуется для защиты чувствительной электроники (компьютеров, серверов) - кривая D слишком “медленная” для малых перегрузок.
• Требует наличия достаточной глубины щита (минимум 74 мм); не подходит для узких корпусов.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Отключение линии питания компрессора воздушной системы на заводе.
• Щитовая защита группы розеток в мастерской с мощными электроинструментами.
• Линия питания сварочного аппарата в ремонтном цехе.
• Обеспечение безопасности вводного автомата в щите торгового центра.

Практические советы

• Выбирая автомат ВА47-63 ЭРА, убедитесь, что сечение кабеля соответствует диапазону 1–25 мм2 - меньшие провода могут перегреваться, большие - плохо фиксируются.
• При монтаже в щит с ограниченной глубиной - проверьте, чтобы расстояние от лицевой панели до задней стенки было больше 74 мм.
• Для многоквартирных домов с высокой плотностью потребителей - используйте этот автомат только на группах с мощными нагрузками, а не на освещении или розетках.
• Проверяйте соответствие номинала автомата и сечения кабеля - 63 А требует минимум 10 мм2 меди, лучше 16 мм2 для длительной работы.
• Не устанавливайте рядом с источниками тепла - температура выше +50 C может снизить срок службы контактов.
