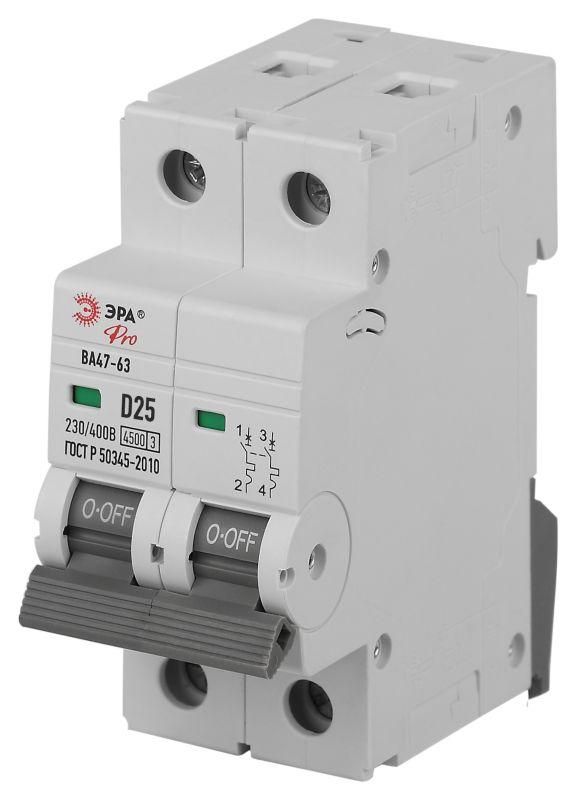

Автоматический выключатель PRO VA63-2P25D4.5 ВА47-63 2P 25А кривая D 4,5кА | Б0059464 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 25 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для надёжной защиты цепей с высокими пусковыми токами. Подходит для скрытого монтажа в распределительных щитах, обеспечивает безопасную работу в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характерная кривая срабатывания D позволяет выдерживать кратковременные пики тока при запуске мощного оборудования - например, насосов, компрессоров, подъёмных механизмов, тяжёлых станков и вентиляционных установок. Устройство применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 2 (двухполюсный)
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: D - оптимальна для нагрузок с высоким пусковым током
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Поперечное сечение подключаемых проводов: 1–25 мм2 - совместим с медными и алюминиевыми проводниками стандартных сечений
• Монтаж: скрытый, требует установки в шкаф или распределительную коробку
• Количество модулей: 2 - занимает два стандартных модуля в DIN-рейке
• Глубина монтажа: 74 мм - необходимо учитывать при проектировании глубины щита
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность всей системы
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня
• Степень загрязнения: 2 - допустимо применение в помещениях с умеренным уровнем пыли и влаги

Совместимость и монтаж

Выключатель автоматический ВА47-63 PRO ЭРА монтируется на стандартную DIN-рейку шириной 35 мм. Для скрытого монтажа требуется подготовленная ниша в стене или корпусе щита глубиной не менее 74 мм. Устройство фиксируется механически - зажимами на задней части корпуса. Подключение проводов осуществляется через верхние и нижние клеммы, которые поддерживают провода сечением от 1 до 25 мм2. Обязательно соблюдайте полярность при подключении - хотя для AC она не критична, рекомендовано подводить питание сверху, а нагрузку - снизу. Не используйте для монтажа в открытых местах - степень защиты IP20 исключает эксплуатацию вне закрытых щитов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных целей. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям безопасности для распределительных щитов. Номинальное импульсное напряжение 4000 кВ делает его устойчивым к переходным процессам, возникающим при включении крупных потребителей или ударах молнии. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50345 гарантирует долгую службу и минимизирует риск аварий.

Преимущества

• Кривая D обеспечивает отказ от ложных срабатываний при пуске двигателей и другого оборудования с высоким пусковым током
• Высокая отключающая способность (4,5 кА) - подходит для сетей с ограниченной мощностью КЗ, типичных в многоквартирных домах и малых предприятиях
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых помещениях зимой
• Компактный формат (2 модуля) - экономит место в щите
• Индикация срабатывания - видимый рычаг положения “OFF” при отключении
• Совместимость со всеми стандартными DIN-рейками и щитами ЭРА и других производителей

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях - IP20 не обеспечивает защиту от воды и пыли
• Не подходит для защиты цепей с очень слабыми пусковыми токами (например, освещение LED или бытовые приборы) - лучше использовать кривую B или C
• Не следует устанавливать в щиты меньшей глубины, чем 74 мм - возможен контакт с задней стенкой и перегрев
• Не рекомендуется для постоянной работы при токе выше 25 А - превышение вызывает преждевременный износ контактов
• Не является устройством дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита сети питания насоса для водоснабжения в частном доме
• Автомат для группы розеток, питающих компрессор воздушной системы
• Щитовая защита для подъёмного механизма в мастерской
• Групповой автомат для вентиляторов в промышленном цехе
• Цепь питания станка с асинхронным двигателем

Практические советы

• Выбирая автомат ВА47-63 PRO ЭРА, проверьте, что ваша сеть имеет достаточную отключающую способность - 4,5 кА достаточно для большинства квартир, но в старых зданиях с низким током КЗ можно использовать более низкий класс (например, 6 кА), чтобы не переплачивать
• При подключении проводов сечением больше 16 мм2 - используйте наконечники (наконечники типа НШВИ), чтобы избежать плохого контакта
• Не затягивайте клеммы слишком сильно - это может повредить пластик или деформировать контакт
• При установке в щит с несколькими автоматами - располагайте ВА47-63 PRO ЭРА рядом с другими устройствами, работающими на двигательные нагрузки, для удобства обслуживания
• Обязательно пометьте автомат этикеткой - указав, к какой цепи он относится (например, «Насос котельной»)
• Проверяйте состояние автомата каждые 6–12 месяцев - особенно после длительных периодов простоя
