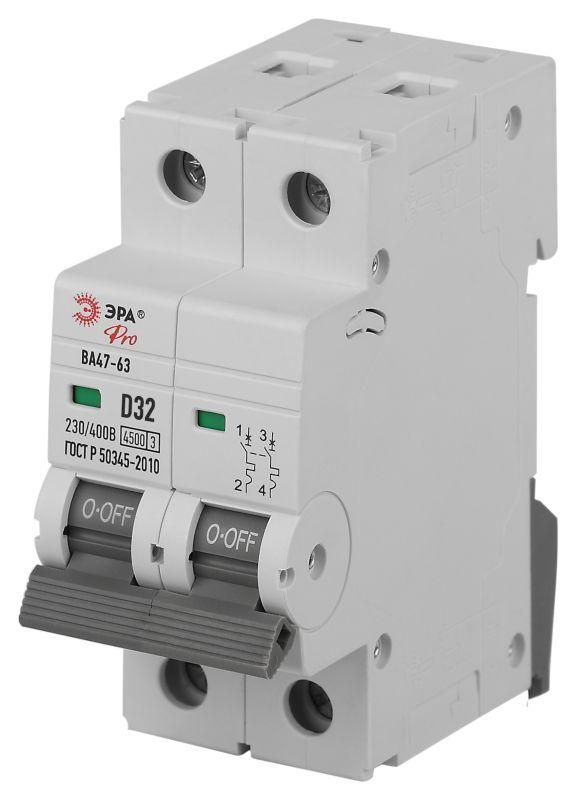

Автоматический выключатель PRO VA63-2P32D4.5 ВА47-63 2P 32А кривая D 4,5кА | Б0059465 ЭРА

Автоматический выключатель ВА47-63 PRO ЭРА - двухполюсный устройство на 32 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для надёжной защиты цепей с высокими пусковыми токами. Подходит для скрытого монтажа в распределительных щитах, обеспечивает безопасную работу в бытовых и промышленных сетях переменного тока.

Назначение и область применения

Выключатель автоматический ВА47-63 PRO ЭРА используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характерная кривая срабатывания D позволяет выдерживать кратковременные пики тока при запуске мощного оборудования - например, насосов, компрессоров, подъёмных механизмов, тяжёлых станков. Устройство применяется в распределительных щитах жилых домов, производственных объектов, торговых центров и других местах, где требуется надёжная защита групповых линий с индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 2 (2P)
• Номинальное напряжение: 230 В (переменный ток AC, частота 50 Гц)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: D - задержка срабатывания при пиковых токах, подходящая для двигателей и тяжёлой техники
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Поперечное сечение подключаемых проводов: 1–25 мм2 - совместим с медными проводниками всех распространённых сечений
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях вторичного уровня
• Степень загрязнения: 2 - допустимо применение в помещениях с умеренным уровнем пыли и влаги
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях
• Монтаж: скрытый, занимает 2 модуля (36 мм шириной), глубина установки - 74 мм

Совместимость и монтаж

Автоматический выключатель ВА47-63 PRO ЭРА монтируется на DIN-рейку в распределительном щите. Он совместим со всеми стандартными шкафами, соответствующими ГОСТ Р МЭК 60439. Для скрытого монтажа требует подготовленного углубления в стене или нише с минимальной глубиной 74 мм. Подключение проводов осуществляется зажимами сверху и снизу - проводник фиксируется винтом, сечение от 1 до 25 мм2. Убедитесь, что провода зачищены на 8–10 мм и не повреждены. Нельзя использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям безопасности для распределительных щитов в зонах с риском коротких замыканий. Отключение происходит при превышении порога тока - механический расцепитель реагирует на перегрузку, электромагнитный - на КЗ. Конструкция исключает случайное прикосновение к токоведущим частям после установки в щит.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при серьёзных авариях
• Кривая D - идеально подходит для оборудования с высокими пусковыми токами, не даёт ложных срабатываний
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых помещениях и на улице внутри щита
• Фиксация проводов до 25 мм2 - не требует дополнительных адаптеров для толстых кабелей
• Индикация положения: рычаг четко показывает состояние “Вкл” / “Выкл”, легко определить причину отключения

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 230 В - не используйте в сетях 380 В без специальной схемы
• IP20 не защищает от влаги и пыли - нельзя устанавливать во влажных помещениях без корпуса или в открытых щитках
• Не подходит для защиты цепей с малыми пусковыми токами (например, освещение или бытовые приборы) - лучше выбрать кривую B или C
• Требует точного соблюдения глубины монтажа (74 мм) - не подходит для тонких или узких ниш
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита группы розеток, питающих насосы для водоснабжения
• Автомат для подъёмного механизма в гараже или цехе
• Щитовая защита вентиляционных установок с асинхронным двигателем
• Линия питания компрессора в мастерской
• Групповой автомат в распределительном щите многоквартирного дома для кухонной техники с нагревательными элементами

Практические советы

• Перед установкой проверьте, чтобы суммарная мощность подключённых приборов не превышала 7,4 кВт (32 А × 230 В)
• При монтаже в старых щитах убедитесь, что DIN-рейка прочная - слабая рейка может деформироваться под весом нескольких автоматов
• Не затягивайте зажимы слишком сильно - это повредит медный провод и вызовет перегрев
• Если автомат часто отключается - проверьте наличие КЗ, перегрузки или неисправного оборудования
• Для удобства обслуживания рекомендуется помечать каждый автомат этикеткой с указанием защищаемой линии
• ВА47-63 PRO ЭРА - часть серийной линейки ЭРА, совместим с другими автоматами этой же серии - можно заменить аналогичным устройством без переделки щита
