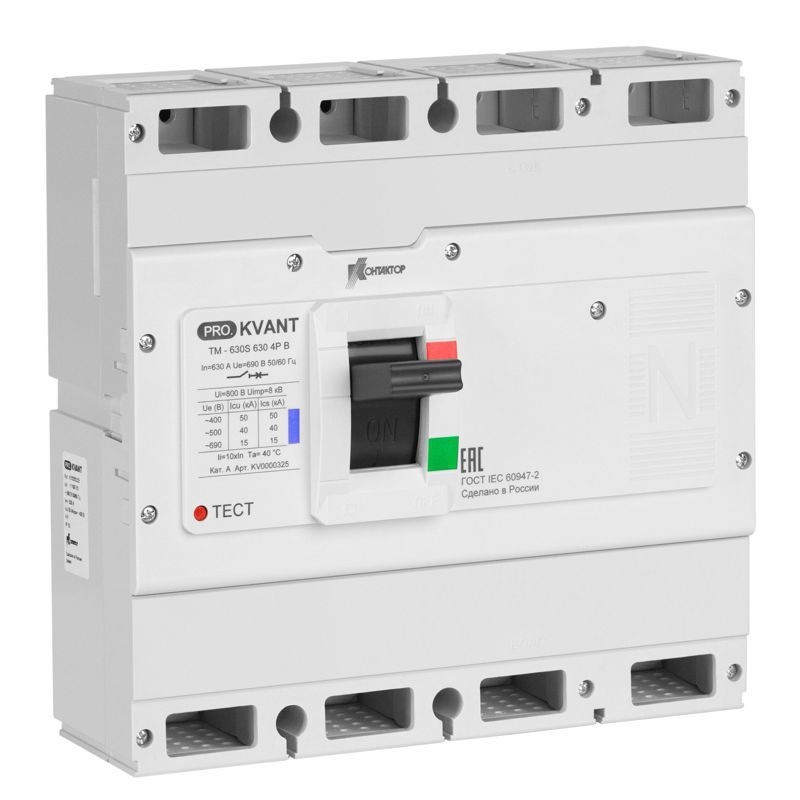

Автоматический выключатель PRO.KVANT TM-630S 4P 630A 50kA C - KV0000325 Legrand

Автоматический выключатель Контактор Ульяновск KV0000325 - это надёжный четырёхполюсный аппарат с током 630 А и отключающей способностью 50 кА, предназначенный для защиты силовых цепей в промышленных объектах. Модель TM-630S в литом корпусе обеспечивает устойчивую работу даже при высоких нагрузках и частых перегрузках.

Назначение и область применения

Автоматический выключатель TM-630S используется для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в качестве главного вводного аппарата на распределительных щитах крупных предприятий, на входе в производственные участки, в системах питания насосных станций, компрессоров, конвейеров и других мощных потребителей. Четыре полюса позволяют коммутировать все фазы и ноль одновременно - важно для систем TN-S и TT.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 630 А
• Отключающая способность: 50 кА
• Характеристика расцепления: C (для средних пусковых токов - двигатели, освещение, оборудование с импульсными нагрузками)
• Конструкция корпуса: литой изоляционный материал - повышает механическую прочность и защищает от внешнего воздействия
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от длительной перегрузки и магнитной защиты от короткого замыкания
• Серия: PRO.KVANT - промышленная серия от Контактор Ульяновск, рассчитанная на жесткие условия эксплуатации

Совместимость и монтаж

Автоматический выключатель TM-630S монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные кабели сечением до 240 мм2. Для работы требуется свободное пространство вокруг аппарата: минимум 50 мм с боков и 100 мм спереди для доступа к рычагу управления. Напряжение сети - до 690 В переменного тока, частота 50/60 Гц. Не предназначен для установки в условиях постоянной вибрации выше 0,5g.

Безопасность и стандарты

TM-630S соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения - необходимо ручное восстановление. Литой корпус не содержит горючих материалов и не распространяет пламя. Сертифицирован для использования в помещениях класса IP20.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать устройство в местах с большой токовой составляющей короткого замыкания - например, рядом с трансформаторами
• Литой корпус обеспечивает долговечность и устойчивость к химическим веществам, пыли и механическим повреждениям
• Термомагнитный расцепитель реагирует как на длительную перегрузку, так и на внезапные скачки тока - снижает риск выхода оборудования из строя
• Серия PRO.KVANT оптимизирована для промышленного использования - проверена на долговечность в условиях повышенной влажности и температурных колебаний

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, большие асинхронные двигатели без частотника) - возможны ложные срабатывания
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуются отдельные устройства (УЗО)
• Не рекомендован для установки вне помещений или в условиях постоянного попадания воды - степень защиты IP20 не предусматривает защиту от брызг
• Максимальная рабочая температура +40 C; при более высоких температурах требуется снижение номинального тока

Примеры использования

• Главный автомат на вводе в цех с несколькими станками и конвейерами
• Защита питающего кабеля от трансформаторной подстанции к распределительному щиту
• Щитовая автоматика на водонасосной станции с трёхфазными насосами мощностью до 400 кВт
• Распределительный щит в логистическом комплексе с большим числом светильников и вентиляции

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 630 А нужен кабель сечением не менее 185–240 мм2
• Используйте только инструменты с изолированными ручками - работа с таким аппаратом требует соблюдения правил безопасности при высоких токах
• При проектировании системы учтите, что TM-630S не имеет встроенного дистанционного управления - для удалённого включения/выключения нужны контакторы или модули расширения
• Проверяйте состояние контактных групп каждые 6–12 месяцев - особенно в условиях запылённости или влажности
• Если в вашей системе есть частотные преобразователи - выбирайте автомат с характеристикой D вместо C, чтобы избежать ложных срабатываний
