Автоматический выключатель PRO.KVANT TM-100S 3P 20A 50kA - KV0000025 Legrand

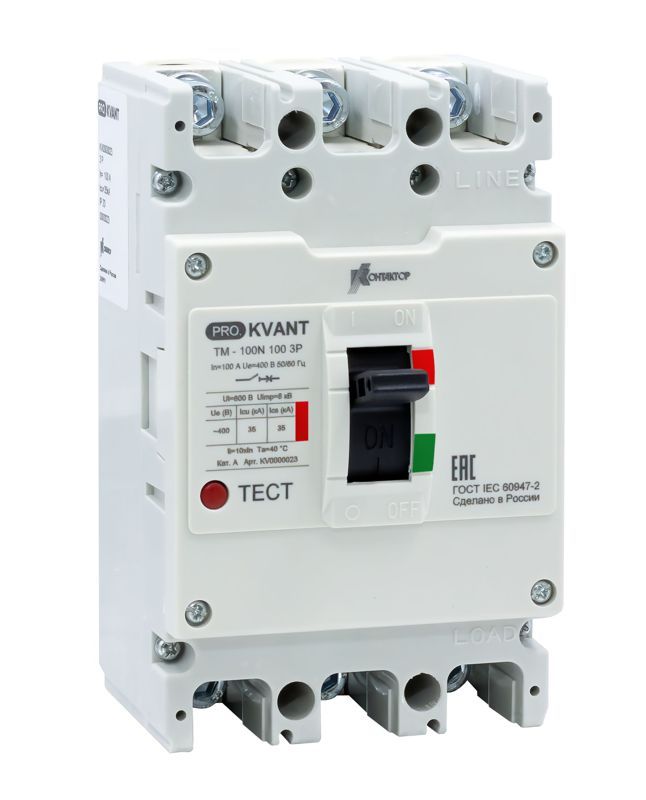

Автоматический выключатель 3P 20A 50kA TM-100S с термомагнитным расцепителем - устройство защиты цепей переменного тока от перегрузок и коротких замыканий. Произведённый компанией Контактор Ульяновск в серии PRO.KVANT, артикул kv0000025, предназначен для установки в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

Автоматический выключатель 3P 20A 50kA TM-100S защищает трёхфазные электрические цепи мощностью до 11–12 кВт при напряжении 400 В. Он срабатывает при превышении допустимой нагрузки (термическая защита) и при внезапном скачке тока (магнитная защита). Подходит для питания двигателей, насосов, компрессоров, конвейеров и другого оборудования с устойчивым рабочим током до 20 А. Часто используется в системах автоматизации, на производстве и в крупных офисах.

Технические характеристики

• Количество полюсов: 3 (трёхфазный)
• Номинальный ток: 20 А
• Кратковременная отключающая способность: 50 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Тип расцепителя: термомагнитный - сочетание тепловой и электромагнитной защиты
• Механическая износостойкость: не менее 10 000 операций включения/выключения
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Условия эксплуатации: температура от -25C до +40C, относительная влажность до 90%

Совместимость и монтаж

Автоматический выключатель 3P 20A 50kA TM-100S монтируется на DIN-рейку шириной 35 мм, типичную для промышленных щитов. Соединение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением от 1,5 до 25 мм2. Для надёжности перед затяжкой проверьте плотность фиксации и отсутствие повреждений изоляции. Выключатель совместим со всеми стандартными шинами и модульными элементами серии PRO.KVANT. Не требует специальных инструментов для установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока частотой 50/60 Гц. Применение устройства вне указанных условий может привести к выходу из строя или аварии.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную защиту даже при серьёзных КЗ
• Термомагнитный расцепитель реагирует как на длительные перегрузки, так и на импульсы тока
• Жесткий корпус из самозатухающего пластика снижает риск возгорания
• Чётко выраженный рычаг включения/выключения позволяет легко определить состояние аппарата
• Совместимость с сериями PRO.KVANT упрощает замену и пополнение запасов

Ограничения применения

• Не предназначена для защиты цепей с высокими пусковыми токами (например, больших асинхронных двигателей без плавного пуска) - возможны ложные срабатывания
• Не подходит для помещений с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не рассчитана на постоянную работу при температуре выше +40C - требуется принудительное охлаждение или установка в прохладном месте
• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы освещения и розеток в торговом центре
• Подключение конвейера на пищевом производстве
• Распределительный щит станции управления технологическим процессом

Практические советы

• Перед установкой проверьте соответствие номинального тока (20 А) нагрузке - не превышайте 80% от максимума (не более 16 А постоянной нагрузки)
• При использовании в условиях колебаний напряжения убедитесь, что питание находится в пределах +-10% от 400 В
• При замене старого автомата сверьте габариты и тип крепления - TM-100S имеет стандартный форм-фактор, но отличается от некоторых аналогов по форме контактов
• Не закрывайте выключатель крышкой или кожухом без вентиляции - перегрев снижает срок службы
• Рекомендуется периодически (раз в год) проверять механическую работоспособность рычага и наличие следов нагара на контактах
