Автоматический выключатель PRO.KVANT TM-100S 3P 16A 50kA - KV0000024 Legrand

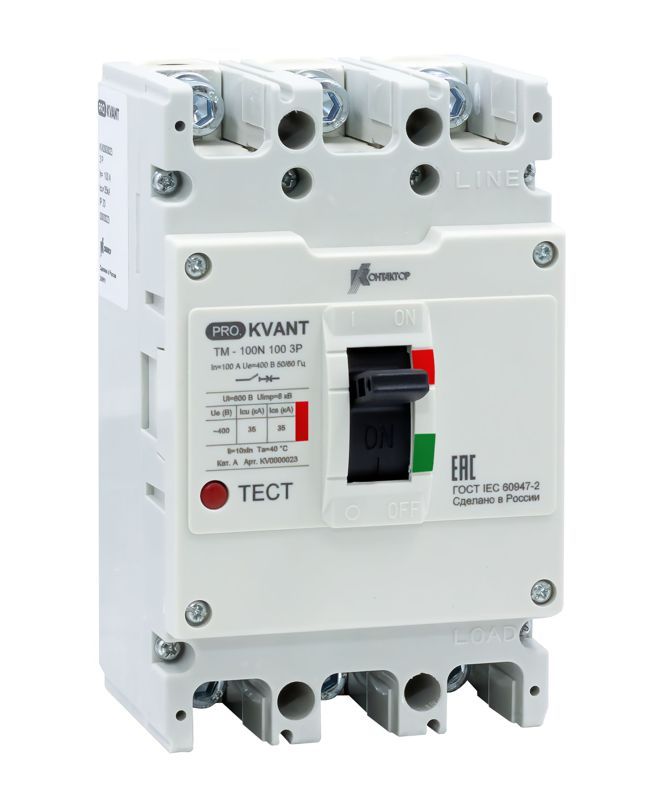

Автоматический выключатель 3P 16A 50kA TM-100S с термомагнитным расцепителем - устройство защиты электрических цепей от перегрузок и коротких замыканий. Произведённый компанией Контактор Ульяновск в серии PRO.KVANT, артикул kv0000024, предназначен для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель 3P 16A 50kA TM-100S защищает трёхфазные сети с током до 16 А. Он срабатывает при превышении допустимой нагрузки (тепловая защита) или при внезапном скачке тока (магнитная защита). Подходит для защиты силовых цепей: двигателей, насосов, компрессоров, систем вентиляции, конвейеров и другого промышленного оборудования. Применяется в щитах управления на заводах, складах, объектах ЖКХ и торговых центрах.

Технические характеристики

• Количество полюсов: 3P (трёхполюсный)
• Номинальный ток: 16 А
• Кратковременная отключающая способность: 50 кА
• Тип расцепителя: термомагнитный (комбинированная защита)
• Серия: PRO.KVANT
• Производитель: Контактор Ульяновск
• Артикул: kv0000024

Значение 50 кА означает, что выключатель способен безопасно отключить цепь даже при сверхтоке до 50 тысяч ампер - типично для сетей с высокой мощностью короткого замыкания, например, рядом с трансформаторными подстанциями.

Совместимость и монтаж

Автоматический выключатель 3P 16A 50kA TM-100S устанавливается на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Соединение проводов осуществляется через зажимы с винтовым креплением - рекомендуется использовать жилы сечением 0,5–25 мм2. Максимальный крутящий момент затяжки - 1,8 Нм. Для надёжной работы важно соблюдать правильную последовательность подключения фаз L1, L2, L3 и нулевой шины. Выключатель совместим со всеми стандартными модульными элементами серии PRO.KVANT.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям при установленном лицевом корпусе. Отключение происходит автоматически без необходимости внешнего вмешательства.

Преимущества

• Высокая отключающая способность (50 кА) - надёжна в условиях сложных электросетей
• Термомагнитный расцепитель - сочетает точность тепловой и быстродействие магнитной защиты
• Стандартный форм-фактор - легко интегрируется в существующие щитовые решения
• Изготовлен в России - доступные запчасти и сервис

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц. Не предназначен для частых операций включения/выключения - не является контактором. Не имеет функции дифференциальной защиты (не заменяет УЗО). Не следует использовать в средах с повышенной взрывоопасностью или агрессивными химическими веществами без дополнительной герметизации.

Примеры использования

• Защита трёхфазного двигателя 3 кВт на конвейере
• Щит питания группы освещения и вентиляции в торговом центре
• Распределительный щит на участке механической обработки
• Линия питания компрессора в холодильной камере

Практические советы

• Перед установкой проверьте соответствие номинала автомата (16 А) расчетному току нагрузки - не более 80% от номинала для длительной работы
• Учитывайте посадочную ширину: один модуль занимает 17,5 мм - рассчитывайте место в щите
• После срабатывания обязательно найдите причину перегрузки или КЗ - не просто включайте снова
• Для удобства обслуживания используйте маркировочные бирки на каждом автомате - особенно в щитах с несколькими аналогичными устройствами
• Автоматический выключатель 3P 16A 50kA TM-100S не требует регулярного техобслуживания, но периодическая визуальная проверка состояния контактов и целостности корпуса обязательна
