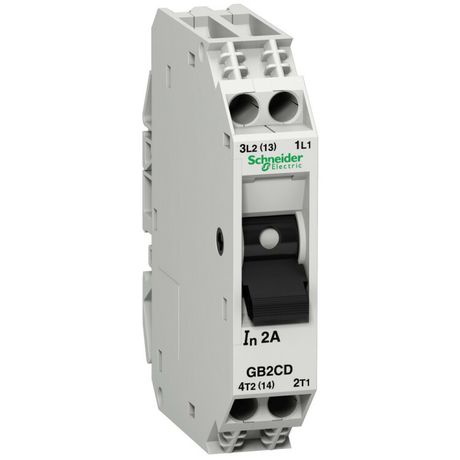

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 1 ПОЛЮС. 6А | GB2CD12 Schneider Electric APC

Автоматический выключатель с комбинированным расцепителем 1 полюс 6А от Schneider Electric (артикул gb2cd12, серия TeSys) предназначен для защиты цепей управления от перегрузок и коротких замыканий. Устройство сочетает тепловую и магнитную защиту, рассчитано на работу в сетях переменного тока и применяется в системах управления оборудованием.

Назначение и область применения

Этот автоматический выключатель используется для защиты цепей управления в промышленной автоматике — например, в контакторах, реле, пускателях, контроллерах. Он защищает слаботочные цепи от перегрузок и КЗ, особенно там, где требуется надёжное отключение при высоких пусковых токах. Подходит для установки в щитах управления станков, конвейеров, насосов и других устройств с частыми включениями.

Технические характеристики

• Номинальный ток: 6 А — максимальный рабочий ток, который выключатель может длительно пропускать без срабатывания.
• Ток срабатывания электромагнитного расцепителя: 83 А — мгновенное отключение происходит при токе выше этого значения (например, при коротком замыкании).
• Количество полюсов: 2 (1 полюс + нейтраль) — отключаются одновременно фаза и ноль, что повышает безопасность в цепях управления.
• Номинальное напряжение: до 415 В переменного тока (AC); также работает при 24–110 В постоянного тока (DC).
• Номинальная отключающая способность: 1,5 кА при 230/240 В AC; до 3 кА при 110 В AC; до 1 кА при 48 В DC — способность безопасно прервать ток короткого замыкания.
• Сечение провода: 0,75 – 4 мм² — подходят медные жилы указанного сечения.
• Номинальное напряжение изоляции: 250 В — уровень изоляции между токоведущими частями и корпусом.
• Номинальное импульсное напряжение: 4 кВ — устойчивость к кратковременным скачкам напряжения (например, от переключений).
• Частота: 50 Гц — оптимизирован для сетей с частотой 50 Гц, совместим с 60 Гц.
• Тип тока: Переменный (AC) — основное применение в AC-сетях, но поддерживает и DC-цепи (до 48 В).
• Класс токоограничения: 3 — быстрое ограничение тока КЗ, снижающее энергии удара и риск повреждения оборудования.
• Категория перенапряжения: 3 — предназначено для установки в местах с повышенными переходными процессами (промышленные объекты).
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды.
• Рабочая температура: от -20°C до +60°C — допустимый диапазон для монтажа внутри помещений.
• Количество модулей: 1 — занимает один стандартный модуль на DIN-рейке.
• Глубина монтажа: 74 мм — требует свободного места за панелью.
• Способ монтажа: Монтажная плата — устанавливается на печатную плату, а не на DIN-рейку.
• Отключение нейтрали: Да — при срабатывании отключается и нулевой проводник.
• Тип изделия: Выключатель автоматической защиты электродвигателя — хотя используется в цепях управления, а не силовых цепях двигателя.

Совместимость и монтаж

Устройство gb2cd12 монтируется непосредственно на печатную плату, а не на DIN-рейку. Это характерно для компактных панелей управления. Для правильной установки необходимо соблюдать требования к площади платы и зазорам вокруг выводов. Провода сечением 0,75–4 мм² подключаются через винтовые клеммы. Отключение нейтрали требует подвода двух проводов — фазы и нуля. Убедитесь, что плата имеет достаточную прочность для механической нагрузки при затяжке клемм.

Безопасность и стандарты

• Соответствует IEC 60947-2 (для автоматических выключателей) и IEC 60947-5-1 (для устройств управления).
• Категория применения: DC-13 / DC-12 — для управления электромагнитными катушками и маломощными нагрузками постоянного тока.
• Категория A по IEC 60947-2 — гарантирует координирование с другими аппаратами защиты в системе.
• Класс токоограничения 3 соответствует требованиям безопасности при высоких токах КЗ.

Преимущества

• Комбинированный расцепитель — сочетание тепловой (для перегрузок) и магнитной (для КЗ) защиты в одном устройстве.
• Отключение нейтрали — исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Высокая отключающая способность даже при низких напряжениях постоянного тока (до 48 В DC) — позволяет использовать в сложных системах управления.
• Компактный формат (1 модуль) — экономия места на плате.
• Подтверждённая надёжность в условиях промышленной автоматизации — продукт серии TeSys проверен временем.

Ограничения применения

• Не предназначен для установки на DIN-рейку — только на печатную плату.
• IP20 — нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты.
• Максимальный ток КЗ ограничен: при напряжении выше 110 В AC отключающая способность снижается до 75% от заявленной (не более 2,25 кА).
• Не рекомендован для защиты мощных двигателей — только для цепей управления (катушки, сигнализация, PLC).
• Производитель прекратил активную поддержку этой модели — возможны трудности с заменой или сервисом.

Примеры использования

• Защита цепи управления контактора в панели станка CNC.
• Отключение питания соленоидного клапана при аварии.
• Защита входа PLC от перегрузки в системе автоматизации.
• Компонент в блоке управления насосной станцией с пуском по сигналу.

Практические советы

• При замене старого автомата убедитесь, что новый gb2cd12 точно соответствует по току срабатывания (83 А) и типу монтажа (плата, а не рейка).
• Проверьте глубину монтажа (74 мм) — убедитесь, что за платой достаточно места для размещения и теплоотвода.
• Используйте только медные провода сечением 0,75–4 мм² — алюминий не допускается.
• При работе с DC-цепями (24–48 В) учтите, что отключающая способность ниже, чем при AC — не превышайте указанные пределы.
• Если нужна замена, искать аналоги в текущей линейке Schneider Electric — например, серии TeSys D или GV2 — они имеют другие формы монтажа, но схожие функции.
