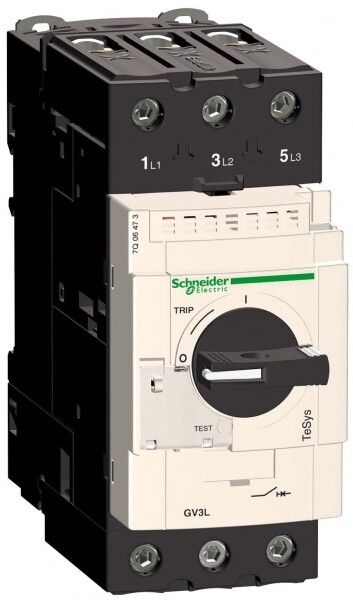

Выключатель автоматический защиты электродвигателя GV3 50А SE (Schneider) GV3L50

Аналоги автомата защиты электродвигателя GV3 50А SE (Schneider) GV3L50 (7)

Выключатель защиты двигателя YON DMP32MT 6.3А 3P DKC (ДКС)	7 шт.	7 295,34 ₽	шт.	от 7 дней
Автомат защиты двигателя YON DMP32MT 16А 3P 50кА DKC (ДКС)	1 шт.	7 647,96 ₽	шт.	от 10 дней
Автомат защиты двигателя YON DMP63MT 63А 3P 50кА DKC (ДКС)	3 шт.	27 451,96 ₽	шт.	от 6 дней
Выключатель защиты двигателя ВА-432 25-40А 3п DEKraft	129 шт.	10 046,7 ₽	шт.	от 1 дня
Выключатель защиты двигателя ВА-432 56-80А 35кА DEKraft	15 шт.	10 046,7 ₽	шт.	от 1 дня

Ещё 7 аналогов после регистрации

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Выключатель автоматический защиты электродвигателя GV3 50А SE (Schneider) GV3L50 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Автомат защиты электродвигателя TeSys GV3L50 с номинальным током 50 А выполняет функцию защиты только от коротких замыканий, так как оснащен исключительно магнитным расцепителем. В отличие от стандартных мотор-автоматов, этот выключатель не имеет теплового расцепителя и не защищает двигатель от перегрузок, поэтому его применение оправдано только в связке с отдельным тепловым реле или в схемах, где перегрузка исключена конструктивно. Уставка срабатывания при коротком замыкании зафиксирована на уровне 700 А (с допуском -20%), что определяет зону его работы в цепях с двигателями, требующими мгновенного отключения при авариях, но без регулировки порога срабатывания от перегрузки. Выключатель выдерживает предельную отключающую способность 25 кА и номинальную 50 кА при напряжении до 690 В, что обеспечивает надежность в промышленных сетях с высокими токами короткого замыкания. Подключение силовых цепей осуществляется винтовым соединением к трем полюсам с возможностью монтажа на DIN-рейку или монтажную плату, при этом максимальное сечение подключаемого кабеля ограничено 25 мм². Отсутствие возможности настройки защиты от перегрузки является главным критерием выбора: этот автомат подходит для замены плавких предохранителей в схемах с внешним управлением перегрузкой, но не может работать как самостоятельное устройство полной защиты двигателя.

Технические характеристики выключателя автоматического GV3 50А

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

GV3L50

Глубина

136 мм.

Ширина

55 мм.

Высота

132 мм.

Вес

0.33 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Тип изделия

Выключатель автоматический защиты электродвигателя

Способ монтажа

DIN-рейка

Степень защиты

IP20

Номинальный ток

50 А

Тип расцепителя

Магнитный

Сфера применения

Промышленное\TeSys GV

Степень защиты (IP)

IP20

С тепловой защитой

Нет

Количество полюсов

Конструкция прибора

Комплектное устройство в корпусе

Нормативный документ

МЭК/EN 60947-2, МЭК/EN 60947-1

Номин. раб. напряжение

690 В

Тип элемента управления

Кнопка поворотная

Климатическое исполнение

УХЛ4

Количество силовых полюсов

Номин. продолжительный ток Iu

50 А

Тип подключения силовой цепи

Винтовое соединение

Чувствительность к обрыву фазы

Нет

Предельная отключающая способность

25 кА

Номинальная отключающая способность

50 кА

Тип подключения силовой электрич. цепи

Винтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В

22 кВт

Диапазон уставки тока электродвигателя

50 А

Максимальное сечение подключаемого кабеля

25 мм2

Номин. отключающая способность Icu при 400 В, AC

50 кА

С интегрированным вспомогат. переключателем

Нет

С встроенным расцепителем пониженного напряжения

Нет

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

50 А
