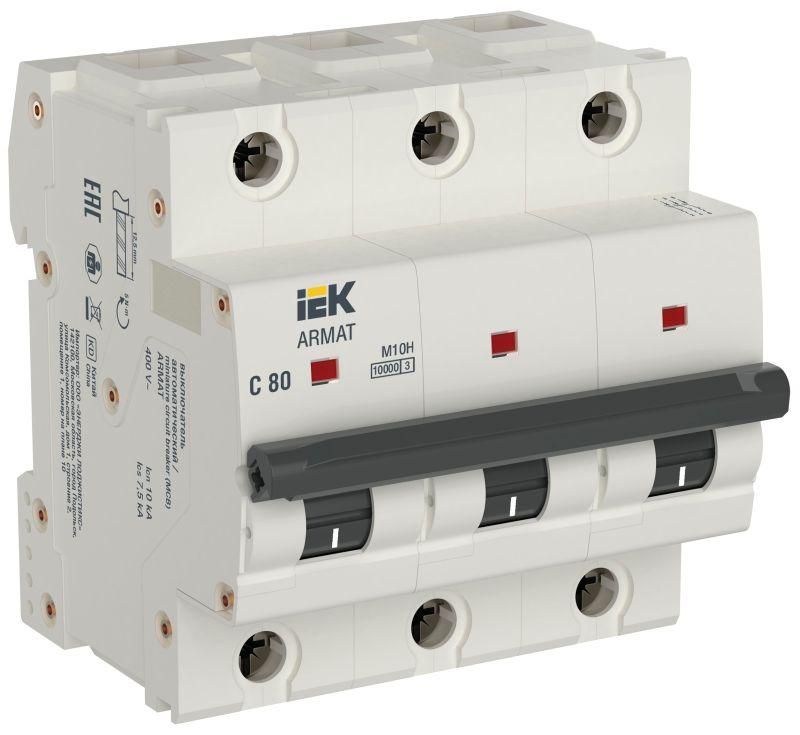

Автоматический выключатель трехполюсный M10H 3P C 80А ARMAT | AR-M10H-3-C080 IEK

Автоматический выключатель модульный трехполюсный M10H 3P C 80А - это надежное устройство защиты от перегрузок и коротких замыканий в сетях переменного тока, предназначенное для установки на DIN-рейку. Выполнен в исполнении бренда IEK, артикул ar-m10h-3-c080, подходит для промышленных и коммерческих объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель модульный M10H 3P C 80А используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для управления мощными нагрузками: промышленные станки, насосы, компрессоры, конвейеры, системы вентиляции и освещения. Применяется в щитовых помещениях с доступом обслуживающего персонала, где требуется гарантированное отключение при аварии.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для двигателей и оборудования со средними пусковыми токами
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC)
• Номинальное напряжение изоляции: 690 В - предельное напряжение, которое не вызывает пробоя изоляции
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (например, от молний)
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм на модуль)
• Сечение провода: 1–35 мм2 - допустимый диапазон для подключения медных жил
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочий температурный диапазон: –40…+70 C - работает в холодных складах и жарких цехах
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги, типично для помещений с нормальным уровнем чистоты

Совместимость и монтаж

Автоматический выключатель M10H 3P C 80А монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путем защелкивания - никаких болтов или креплений не требует. Для подключения используются верхние и нижние клеммы, рассчитанные на провода сечением от 1 до 35 мм2. Номинальный момент затяжки - 5 Нм: важно соблюдать этот показатель, чтобы избежать пережима или плохого контакта. Клеммы поддерживают подключение до 50 мм2 при использовании специальных наконечников (не входящих в комплект). Также возможна установка до четырех дополнительных устройств серии AUX (блокировки, сигнализации, расцепители минимального напряжения).

Безопасность и стандарты

Автоматический выключатель M10H 3P C 80А соответствует российским стандартам ГОСТ IEC 60947-2 (для промышленных аппаратов) и ГОСТ IEC 60898-1 (для аналогичных устройств в жилых и коммерческих зданиях). Обеспечен двойной разрыв контактной системы - каждая фаза размыкается в двух точках, что повышает надежность отключения. Индикатор положения контактов позволяет визуально определить, включен ли выключатель, даже при закрытой крышке щита. Дополнительный изоляционный кожух снижает риск случайного прикосновения к токоведущим элементам при обслуживании.

Преимущества

• Механизм свободного расцепления обеспечивает мгновенное отключение при любом виде аварии, вне зависимости от скорости движения рукоятки
• Омедненные ферромагнитные дугогасительные скобы и две камеры с 24 пластинами обеспечивают быстрое гашение дуги - снижают риск возгорания и продлевают срок службы контактов
• Увеличенная присоединительная способность (до 50 мм2 через наконечники) - удобно при подключении массивных кабелей
• Прочные корпус и клеммы - выдерживают механические нагрузки и многократные операции включения/отключения
• Поддержка подключения AUX-устройств - можно легко добавить сигнализацию состояния или удалённое управление
• Дугогасительный кокон - дополнительно задерживает и охлаждает дугу внутри камеры

Ограничения применения

Не применяется в условиях повышенной запыленности, сырости или агрессивной среды - степень защиты IP20 не обеспечивает герметичность. Не рекомендован для открытых площадок, улиц, подвалов с протечками. Не предназначен для работы с постоянным током (DC) - только для AC 50 Гц. Не следует использовать для защиты цепей с очень высокими пусковыми токами (например, большие тяговые двигатели), лучше выбрать характеристику D. Не подходит для систем с напряжением выше 400 В - превышение может привести к пробою изоляции.

Примеры использования

• Защита трёхфазного электродвигателя 55 кВт на производстве
• Щитовая распределительного пункта (РП) торгового центра
• Входной автомат в шкафу управления конвейерной линией
• Общий рубильник для группы станков в металлообработке
• Распределительный щит в логистическом терминале с мощными насосами и вентиляторами

Практические советы

• При подборе автомата убедитесь, что расчетный ток нагрузки не превышает 80 А - выбирайте запас 10–20%
• Проверьте посадочный диаметр кабеля: если жила больше 35 мм2, используйте наконечники, подходящие под клемму
• При монтаже всегда затягивайте клеммы моментом 5 Нм - проверяйте динамометрической отверткой
• Для сложных систем добавьте AUX-модули: сигнал «отключено» или блокировка от повторного включения повысят безопасность
• Не устанавливайте рядом с источниками тепла - температура выше +70 C может снизить надежность срабатывания
• При замене старого автомата - сравните ширину: M10H 3P занимает 3 модуля, как и большинство современных устройств
