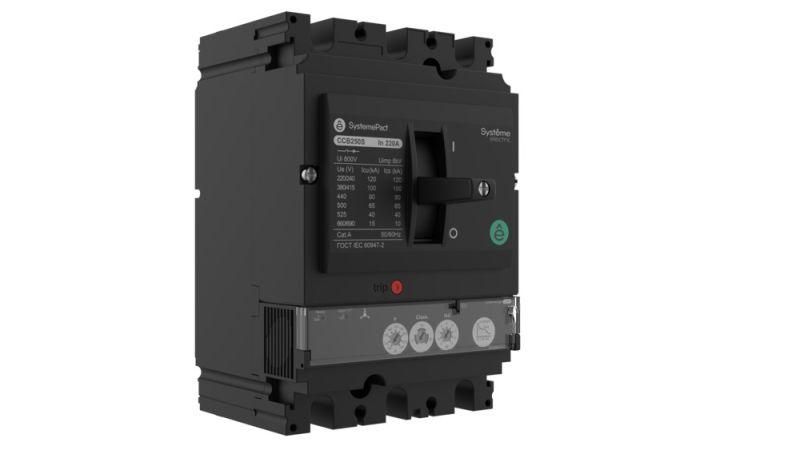

Автоматический выключатель в литом корпусе SPC160 100КА S1.2M 3P3D 150A - SPC160S15012M3DF APC

Автоматический выключатель в литом корпусе SPC160 100кА S1.2M 3P3D 150A от Systeme Electric предназначен для защиты электродвигателей мощностью до 250 кВт от коротких замыканий и перегрузок. Этот аппарат входит в серию SystemePact CCB и совмещает функции коммутации и защиты в одном компактном устройстве.

Назначение и область применения

SPC160 100кА S1.2M 3P3D 150A применяется в системах управления электродвигателями, где требуется надёжная защита от аварийных токов. Устройство устанавливается в составе комплексных решений - вместе с контакторами и тепловыми реле - для контроля работы насосов, вентиляторов, конвейеров, компрессоров и других приводов. Подходит для промышленного оборудования, энергоёмких линий и автоматизированных производственных участков.

Технические характеристики

• Номинальный ток: 150 A
• Категория применения: AC-23 (для управления электродвигателями)
• Короткозамкнутый ток: 100 кА (Icu) - способен отключить максимальный ток КЗ без потери работоспособности
• Число полюсов: 3P3D (три полюса, три дугогасительные камеры - все фазы защищены полностью)
• Расцепитель: SystemeLogic 1 M - электромагнитный, с фиксированной настройкой
• Конструкция: литой корпус - высокая механическая прочность и герметичность
• Напряжение: до 690 В переменного тока (стандартное применение - 400 В)

Совместимость и монтаж

SPC160 100кА S1.2M 3P3D 150A совместим со всеми элементами серии SystemePact CCB. Для установки требуются DIN-рейки шириной 35 мм. Монтаж выполняется с соблюдением зазора между аппаратами - минимум 10 мм для теплоотвода. Подключение проводов - винтовые клеммы, допускают сечение до 70 мм2 медных жил. Нельзя использовать с кабелями из алюминия без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает класс защиты IP20. Применяется в соответствии с нормами безопасности для промышленных электроустановок. Сертифицирован для эксплуатации в условиях температур от -25C до +70C.

Преимущества

• Высокая предельная отключающая способность - 100 кА - позволяет использовать в сетях с большими токами КЗ, даже на вводах подстанций
• Литой корпус исключает доступ к токоведущим частям, снижает риск повреждения при внешнем воздействии
• Фиксированная настройка расцепителя SystemeLogic 1 M гарантирует стабильную работу без необходимости регулировки
• Полная трёхполюсная защита (3P3D) обеспечивает безопасное отключение всех фаз при аварии
• Интеграция в систему SystemePact CCB упрощает проектирование и обслуживание шкафов управления

Ограничения применения

• Не предназначена для защиты цепей освещения или бытовых нагрузок - только для двигателей
• Не имеет регулируемых порогов срабатывания - нельзя адаптировать под другие типы нагрузок
• Не поддерживает дистанционное управление или сигнализацию - требует внешних устройств для удалённого контроля
• Максимальная мощность двигателя - 250 кВт при 400 В; при более высоких напряжениях (например, 690 В) допустимая мощность снижается

Примеры использования

• Защита крупного насоса на водозаборной станции мощностью 200 кВт
• Комплексная защита конвейера на пищевом производстве с несколькими двигателями
• Подключение вводного автомата в распределительном щите цеха с тяжёлыми технологическими линиями
• Элемент системы управления вентиляторами в HVAC-системах промышленного объекта

Практические советы

• Перед установкой проверьте соответствие номинала 150 A реальной нагрузке двигателя - не превышайте 80–90 % от номинала для долговечности
• Обязательно используйте термостойкие кабели с подходящей изоляцией - особенно при работе в нагреваемых помещениях
• При групповой установке нескольких SPC160 в одном шкафу учтите необходимость вентиляции - перегрев снижает срок службы
• Для удобства обслуживания рекомендуется сочетать этот автомат с контактными модулями SE, чтобы видеть состояние включения через окно
• SPC160 100кА S1.2M 3P3D 150A не требует периодического техобслуживания, но проверяйте затяжку клемм каждые 1–2 года
