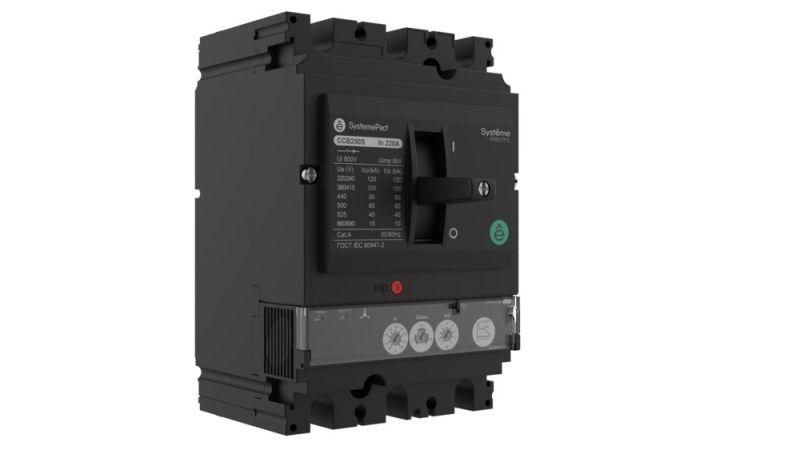

Автоматический выключатель в литом корпусе SPC100 100КА S1.2M 3P3D 25A - SPC100S02512M3DF APC

Автоматический выключатель в литом корпусе SPC100 100кА S1.2M 3P3D 25A от Systeme Electric предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат из серии SystemePact CCB сочетает высокую коммутационную способность и точную защиту, что делает его надёжным решением для промышленных систем управления. Артикул spc100s02512m3df соответствует модели с номинальным током 25 А и трёхполюсной конструкцией.

Назначение и область применения

Автоматический выключатель SPC100 100кА S1.2M 3P3D 25A применяется в цепях питания электродвигателей мощностью до 250 кВт при рабочем напряжении 400 В. Он встраивается в системы управления, где используются контакторы и тепловые реле, формируя комплексный контур защиты. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных механизмах с частыми пусками.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3P3D (три полюса, три дугогасительные камеры)
• Коммутационная способность: 100 кА при напряжении 400 В
• Расцепитель: SystemeLogic 1 M - электромагнитный, с фиксированной настройкой
• Конструкция корпуса: литой, повышенной прочности
• Максимальная мощность защищаемого двигателя: до 250 кВт
• Напряжение: до 400 В переменного тока

Совместимость и монтаж

SPC100 100кА S1.2M 3P3D 25A совместим с другими аппаратами серии SystemePact CCB: контакторами, тепловыми реле и вспомогательными модулями. Устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение проводов сечением до 25 мм2. Для монтажа требуется свободное пространство вокруг аппарата - минимум 50 мм сверху и снизу для теплоотвода. Нельзя устанавливать рядом с источниками сильного нагрева или вибраций.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC/EN 60947-2 и IEC/EN 60947-4-1. Обеспечивает класс защиты IP20. Применяет принципы селективной защиты - позволяет координировать работу с нижестоящими устройствами, чтобы избежать ложных отключений всей сети.

Преимущества

• Высокая коммутационная способность (100 кА) - выдерживает самые серьёзные аварийные токи короткого замыкания.
• Литой корпус повышает механическую прочность и герметичность, снижает риск повреждения при монтаже и эксплуатации.
• Интегрированный расцепитель SystemeLogic 1 M обеспечивает быстрое отключение при КЗ без необходимости регулировки.
• Универсальность: одинаково эффективен как для постоянных, так и для периодических нагрузок.

Ограничения применения

• Не предназначена для защиты цепей освещения или слаботочных систем - только для силовой нагрузки двигателей.
• Расцепитель имеет фиксированную настройку - нельзя изменить порог срабатывания по току.
• Не рекомендован для работы при температуре ниже -25 C или выше +60 C.
• Не подходит для сетей с постоянным током - только для переменного тока 50–60 Гц.

Примеры использования

• Защита асинхронного двигателя 18,5 кВт на конвейере в пищевой промышленности.
• Комплексная система управления насосной станцией с использованием контактора SE и теплового реле.
• Щитовая автоматика на заводе с несколькими станками, работающими в режиме пуск-останов.

Практические советы

• Перед установкой проверьте соответствие номинала автомата (25 А) и сечения кабеля - недостаточно сечение вызывает перегрев.
• При группировке нескольких аппаратов SPC100 соблюдайте минимальный зазор между ними - это предотвращает взаимный нагрев.
• Для обслуживания используйте только оригинальные запчасти и инструменты - не допускайте самостоятельной разборки корпуса.
• При замене старого автомата убедитесь, что новый имеет тот же тип расцепления (S1.2M) и аналогичную коммутационную способность (100 кА).
