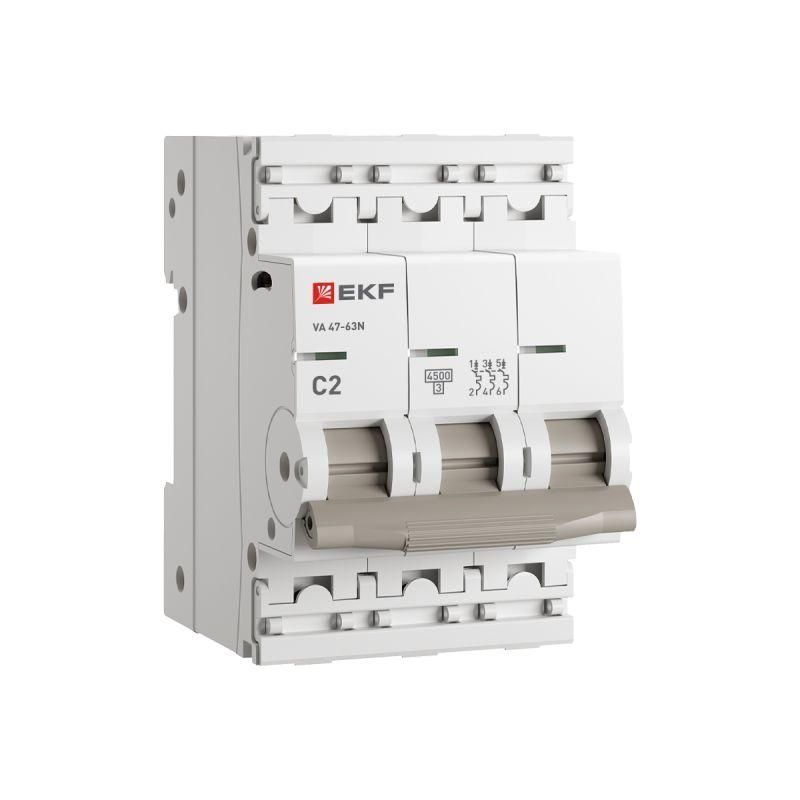

Автоматический выключатель ВА 47-63N 3P 2А (C) 4,5 кА PROXIMA - M634302C EKF

Автоматический выключатель ВА 47-63N 3P 2А (C) 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в распределительных щитах жилых и общественных зданий, обеспечивает надёжную работу при частоте 50–60 Гц и напряжении до 400 В. Артикул m634302c относится к серии PROxima и совместим с типичными DIN-рейками.

Назначение и область применения

Автоматический выключатель ВА 47-63N 3P 2А (C) 4,5 кА защищает трёхфазные сети от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в бытовых, офисных и административных щитках, где требуется управление нагрузкой на освещение, розеточные группы, маломощные двигатели и другое оборудование. Применяется там, где важна точная защита при плавном возрастании тока - например, в системах с пуском оборудования через мягкий запуск.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы);
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях;
• Сечение провода: 1–16 мм2 - позволяет подключать медные провода указанного сечения;
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли;
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 18 мм на модуль);
• Рабочая температура: от –40 C до +55 C - допускает эксплуатацию в неотапливаемых помещениях и на улице внутри щита;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира;
• Глубина монтажа: 72 мм - требует достаточного места в щите для свободного открывания крышек и подключения;
• Степень загрязнения 2 - рассчитан на использование в помещениях с умеренной запылённостью и отсутствием проводящей пыли.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 3P 2А (C) 4,5 кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Клеммы выполнены в виде винтовых зажимов, доступ к которым закрывается пластиковой крышкой. Эта крышка позволяет опломбировать выключатель после проверки, что важно для энергонадзора. Убедитесь, что глубина щита минимум 72 мм - иначе не получится полностью закрыть крышку. Подключение проводов: используйте только медные жилы сечением 1–16 мм2; многожильные провода рекомендуется обжимать наконечниками.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 3P 2А (C) 4,5 кА соответствует требованиям ГОСТ IEC 60898-1 - норме для бытовых и аналогичных применений. Конструкция обеспечивает класс безопасности II: двойная изоляция, отсутствие необходимости в заземлении корпуса. Индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибочного обслуживания. Наличие опломбируемой крышки соответствует требованиям ПУЭ для контроля доступа к внутренним элементам.

Преимущества

• Улучшенная конструкция корпуса повышает долговечность и снижает вероятность деформации;
• Индикатор положения контактов даёт наглядную информацию о состоянии устройства без вскрытия;
• Пластиковая крышка на клеммах предотвращает случайный контакт и позволяет пломбировать выключатель;
• Широкий диапазон рабочих температур делает его пригодным для установки в холодных и жарких условиях;
• Совместимость с сериями EKF PROxima - легко заменить на другой автомат той же серии при необходимости.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность;
• Не подходит для защиты мощных двигателей с высоким пусковым током (например, компрессоров, крупных насосов) - характеристика C имеет ограниченный порог срабатывания;
• Запрещено использовать вне щитового оборудования - корпус не защищён от внешних воздействий;
• Не следует применять в сетях постоянного тока - выключатель рассчитан только на переменный ток (AC).

Примеры использования

• Защита трёхфазной розеточной группы в офисе с компьютерами и оргтехникой;
• Щиток освещения в многоэтажном доме - защита групп светильников с люминесцентными и LED-лампами;
• Распределительный щит на этаже с кондиционерами малой мощности (до 1,5 кВт);
• Оборудование в подвале или техническом помещении с минимальной влажностью и контролируемой температурой.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться;
• При подключении многожильных проводов всегда используйте наконечники типа НШВИ - это предотвратит обрыв жил и плохой контакт;
• Если выключатель установлен в щит с другими автоматами, соблюдайте интервалы между ними - не плотно, чтобы обеспечить теплоотвод;
• После монтажа обязательно проверьте индикатор: при включении он должен показывать «ON», при отключении - «OFF»;
• Для пломбировки используйте специальные термостойкие пломбы - они сохраняют целостность даже при нагреве в щите;
• Если нужна более высокая отключающая способность (например, 6 кА или 10 кА), выбирайте другие модели серии - этот выключатель не заменяет промышленные автоматы.
