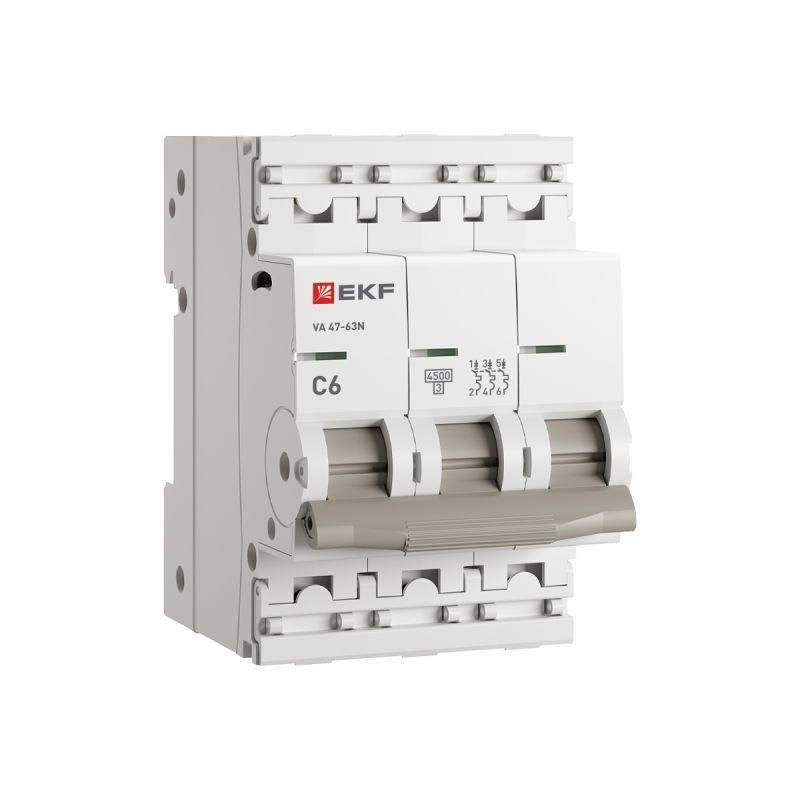

Автоматический выключатель ВА 47-63N 3P 6А (C) 4,5 кА PROXIMA - M634306C EKF

Автоматический выключатель ВА 47-63N от EKF - трёхполюсное устройство на 6 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в распределительных щитах жилых и общественных зданий.

Назначение и область применения

ВА 47-63N используется для безопасного включения и отключения электрических цепей переменного тока, а также для защиты проводов и оборудования от повреждений при перегрузках и аварийных токах короткого замыкания. Подходит для установки в бытовые, офисные и административные электрощиты. Применяется в системах освещения, розеточных группах, маломощном оборудовании - например, для защиты групп розеток, кондиционеров, насосов и других нагрузок до 6 А.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (до 400 В между фазами);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Тип тока: AC - работает только в сетях переменного тока 50/60 Гц;
• Ширина по модулям: 3 - занимает 3 стандартных модуля (54 мм) в DIN-рейке;
• Напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Сечение провода: 1–16 мм2 - позволяет подключать медные провода от тонких до достаточно мощных;
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги - требует установки внутри закрытого щита;
• Глубина монтажа: 72 мм - необходимый запас места за DIN-рейкой для правильной установки;
• Рабочая температура: от –40 C до +55 C - допустимо использование в неотапливаемых помещениях, на улице в герметичных корпусах;
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата;
• Дополнительная комплектация: возможна - можно заказать с дифференциальным током, блокираторами, сигнализацией.

Совместимость и монтаж

ВА 47-63N совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается в стандартные распределительные щиты с глубиной не менее 72 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, достаточным для плотного контакта, но без перекручивания. Кабель зачищается на 8–10 мм, без оголённых жил вне зажима. После монтажа крышку следует закрыть - она обеспечивает защиту от прикосновения и возможность пломбировки. Работает с проводами из меди - алюминиевые не рекомендуются.

Безопасность и стандарты

Выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Конструкция предусматривает изоляцию всех токоведущих элементов, предотвращает самопроизвольное отключение и обеспечивает четкую визуальную индикацию состояния (вкл./выкл.). Пластиковая крышка защищает от несанкционированного доступа - важное условие для объектов с ограниченным доступом.

Преимущества

• Улучшенная конструкция - более надёжные контакты и долгий срок службы;
• Индикатор положения контактов - сразу видно, включен ли выключатель, даже при затемнённом щите;
• Удобная рукоятка - легко управлять одной рукой, даже в перчатках;
• Закрываемая крышка - снижает риск поражения током и позволяет применять пломбы для контроля доступа;
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже;
• Совместимость с сериями PROxima - легко заменить или дополнить другими устройствами этой же линейки.

Ограничения применения

• Не предназначена для работы в условиях высокой влажности, пыли или открытых площадках - требуется установка в закрытый щит с классом защиты не ниже IP54;
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше использовать характеристику D;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО;
• Не рассчитана на постоянную работу при температуре выше +55 C - в жарких помещениях требуется принудительное охлаждение или выбор другого устройства;
• Не использует автоматическое отключение при потере фазы - только по току перегрузки и КЗ.

Примеры использования

• Защита группы розеток в квартире или офисе (максимальная суммарная нагрузка ~1,3 кВт);
• Отключение питания кондиционера или тепловентилятора;
• Щитовое оборудование в многоквартирном доме - для распределения по этажам или секциям;
• Электрощит на даче - для защиты освещения и бытовых приборов;
• Система управления насосом для полива или канализации.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 6 А; если нагрузка близка к пределу, выбирайте 10 А;
• При подключении нескольких автоматов рядом - соблюдайте шаг между ними, чтобы не перегревались соседние устройства;
• Обязательно закрывайте крышку после монтажа - это не просто деталь, а часть системы безопасности;
• Для помещений с высокой влажностью (ванная, баня) используйте ВА 47-63N только в составе щита с IP54+;
• Если нужна защита от утечек - параллельно установите УЗО, так как этот выключатель не выполняет эту функцию;
• При замене старого автомата - сверьте ширину (3 модуля) и глубину (72 мм) - не все щиты подходят.
