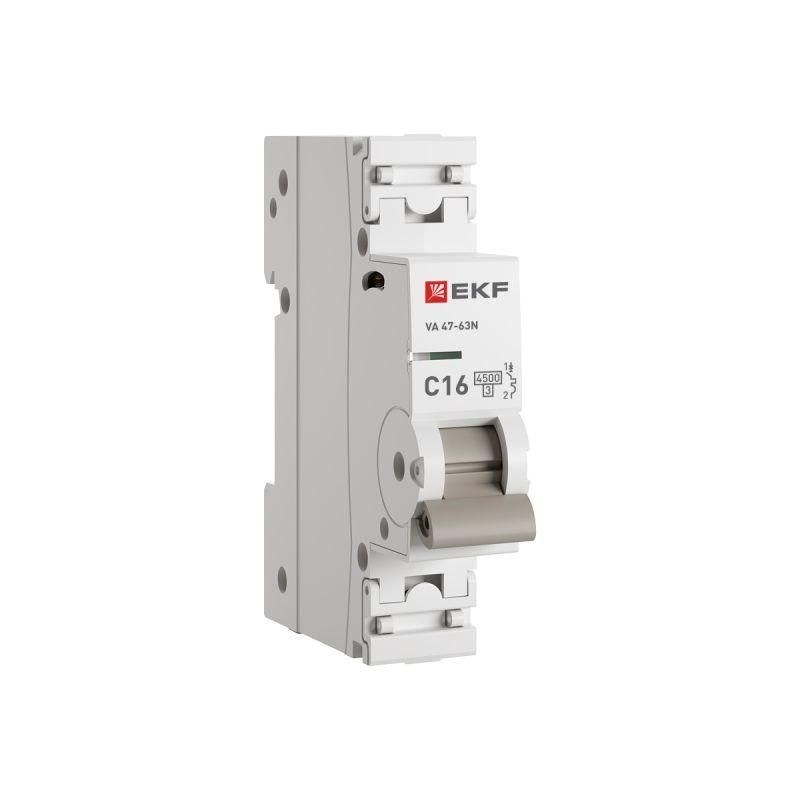

Выключатель автоматический ВА 47-63N PROxima 16А C 4.5кА EKF M634116C

Автоматический выключатель ВА 47-63N от EKF - это однополюсный модульный аппарат с номинальным током 16 А и отключающей способностью 4,5 кА, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Модель ВА 47-63N совместима с DIN-рейкой, имеет улучшенную конструкцию и подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель автоматический ВА 47-63N защищает однофазные цепи переменного тока от перегрузок и коротких замыканий. Подходит для использования в бытовых и коммерческих распределительных щитах: квартирах, домах, магазинах, мастерских. Применяется для защиты освещения, розеточных групп, бытовой техники и других нагрузок до 16 А. Характеристика срабатывания типа C делает его идеальным для устройств с умеренным пусковым током - например, люминесцентных светильников, насосов, малых двигателей.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 16 А
• Характеристика срабатывания: C (реагирует на токи 5–10 крат от номинала)
• Номинальная отключающая способность: 4,5 кА
• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ
• Частота: 50–60 Гц
• Сечение подключаемого провода: 1–16 мм2 (медный и алюминиевый)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочий температурный диапазон: от –40 C до +55 C
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия эксплуатации)
• Ширина по модулям: 1 модуль (17,5 мм)
• Глубина монтажа: 72 мм
• Количество дугогасительных пластин: 9

Совместимость и монтаж

Выключатель ВА 47-63N монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём зацепления за рейку и последующего фиксирования поворотом рычага. Клеммы позволяют подключать провода как сверху, так и снизу - это упрощает организацию сборки в плотных щитах. Для соединения подходят как медные, так и алюминиевые проводники. Винты зажимов имеют повышенный крутящий момент 3 Нм - это снижает риск ослабления контакта при длительной эксплуатации. Пластиковая крышка клемм обеспечивает безопасность после монтажа и позволяет легко применить пломбу.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1. Литая лицевая панель изготовлена из самозатухающего пластика, который не поддерживает горение. Индикаторное окно на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это позволяет отличить механическое положение рукоятки от фактического состояния цепи. Встроенные пломбы предотвращают несанкционированное вскрытие клемм, что важно для энергонадзора и контроля качества электроустановок.

Преимущества

• Удобное двунаправленное подключение проводов - сверху и снизу - упрощает маршрутизацию кабелей в щите.
• Пломбируемая крышка клемм - обеспечивает безопасность и соответствие требованиям контролирующих органов.
• Повышенный момент затяжки винтов (3 Нм) - минимизирует риск нагрева и потери контакта.
• Цветной индикатор состояния контактов - сразу видно, включен ли автомат, даже если он сработал.
• 9 дугогасительных пластин - эффективно гасят дугу при отключении, продлевая срок службы аппарата.
• Усиленный корпус с дополнительными заклёпками - увеличивает механическую прочность и долговечность.
• Поддержка алюминиевых проводов - расширяет возможности при реконструкции старых сетей.

Ограничения применения

Выключатель ВА 47-63N не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 не допускает воздействия воды или пыли. Не используется в трёхфазных системах без параллельного монтажа нескольких аппаратов. Не подходит для защиты мощных промышленных двигателей с высоким пусковым током - для них требуется тип D. Температурный диапазон ограничен: при температурах ниже –40 C или выше +55 C возможны отказы в работе. Не следует использовать в местах с постоянными вибрациями без дополнительной фиксации.

Примеры использования

• Защита группы розеток в кухне или ванной комнате.
• Отключение осветительной сети в офисном помещении.
• Щиток на этаже многоквартирного дома - один ВА 47-63N на каждую квартиру.
• Электрооборудование небольшого цеха: станки с двигателями до 3 кВт, воздушные компрессоры.
• Замена устаревших автоматов в старых щитках с сохранением существующих проводов (до 16 мм2).

Практические советы

• При подключении алюминиевых проводов используйте специальную пасту для предотвращения окисления.
• Не затягивайте винты больше 3 Нм - это может повредить контактную группу.
• Проверяйте состояние индикатора после каждого срабатывания - если окно не меняет цвет, возможно, внутренний механизм повреждён.
• При проектировании щита учтите глубину монтажа (72 мм) - выбирайте корпуса с достаточным внутренним объёмом.
• Для пломбировки используйте термоусадочные или металлические пломбы, совместимые с крышкой клемм.
• Если в щите много аппаратов, соблюдайте шаг между ними - не менее одного свободного модуля для теплоотвода.
