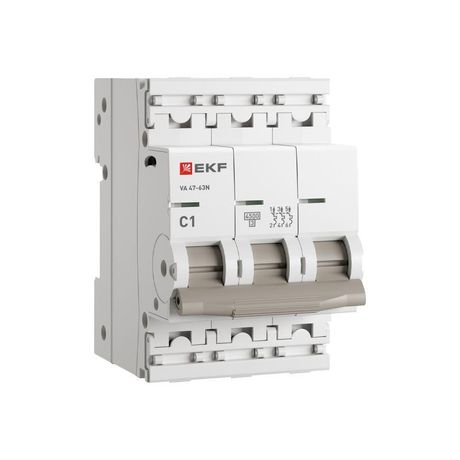

Автоматический выключатель ВА 47-63N 3P 1А (C) 4,5 кА PROXIMA - M634301C EKF

Автоматический выключатель ВА 47-63N 3P 1А (C) 4,5 кА PROXIMA от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он подходит для установки в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита трёхфазных нагрузок малой мощности.

Назначение и область применения

Автоматический выключатель ВА 47-63N 3P 1А (C) 4,5 кА PROXIMA защищает трёхфазные цепи переменного тока с номинальным током до 1 А. Подходит для защиты слаботочных устройств: систем управления, контрольно-измерительных приборов, освещения, маломощных насосов и автоматики на производстве. Применяется в щитах с DIN-рейкой, особенно там, где важна точность срабатывания и безопасность обслуживания.

Технические характеристики

• Номинальный ток: 1 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (AC)
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, трансформаторы)
• Частота: 50–60 Гц
• Сечение провода: 1–16 мм2 (медные и алюминиевые)
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 72 мм
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочий диапазон температур: от –40 C до +55 C
• Номинальное импульсное напряжение: 4 кВ
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Количество дугогасительных пластин: 9 - повышает надёжность гашения дуги при отключении

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 3P 1А (C) 4,5 кА PROXIMA монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет легко разместить его в типовых щитках. Клеммы поддерживают двустороннее подключение - провода можно заводить как сверху, так и снизу, что упрощает организацию сборки. Для фиксации используются винты с моментом затяжки 3 Нм - достаточно для плотного соединения без деформации. Устройство совместимо с медными и алюминиевыми проводами, но требует соблюдения рекомендаций по подготовке концов (зачистка, применение наконечников для алюминия).

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1, что гарантирует соответствие международным требованиям к бытовым и аналогичным коммутационным аппаратам. Литая лицевая панель изготовлена из самозатухающего пластика - не поддерживает горение. Встроенные пломбируемые крышки предотвращают несанкционированное вскрытие клемм. Индикаторное окно показывает реальное положение контактов: «ON»/«OFF» - это не просто положение рукоятки, а фактическое состояние цепи.

Преимущества

• Удобное двустороннее подключение клемм - снижает необходимость перестановки проводов при сборке
• Пломбируемый корпус - обеспечивает безопасность при проверках и контроле
• Усиленный корпус с дополнительными заклёпками - повышает механическую прочность
• Цветной индикатор состояния контактов - позволяет визуально определить, открыт цепь или замкнут, даже при отключенном питании
• 9 дугогасительных пластин - увеличивает срок службы и надёжность при частых отключениях
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых щитовых

Ограничения применения

Автоматический выключатель ВА 47-63N 3P 1А (C) 4,5 кА PROXIMA не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность. Не используется для защиты цепей с высоким пусковым током (например, крупные электромоторы), поскольку характеристика «C» рассчитана на умеренные перегрузки. Также не следует использовать в сетях постоянного тока - только для переменного тока 50/60 Гц. Максимальный ток 1 А делает его непригодным для силовых линий выше 400 Вт при 400 В.

Примеры использования

• Защита трёхфазного термореле в системе кондиционирования
• Щит управления насосной станцией с маломощными насосами
• Распределительный щит в административном здании для групп освещения
• Контроллеры и PLC-устройства в промышленных панелях
• Энергоуправляемые системы с низким энергопотреблением

Практические советы

• При использовании алюминиевых проводов обязательно применяйте наконечники OFA или OLA - это предотвратит окисление и плохой контакт
• Не затягивайте винты больше 3 Нм - это может повредить клемму
• Проверьте глубину монтажа (72 мм) перед установкой - убедитесь, что в щите есть место
• Используйте пломбы после монтажа - это обязательное условие для прохождения электроустановочных проверок
• При замене старого автомата - учтите, что новый имеет тот же форм-фактор, но более надёжные клеммы; возможно, потребуется переуплотнение проводов
