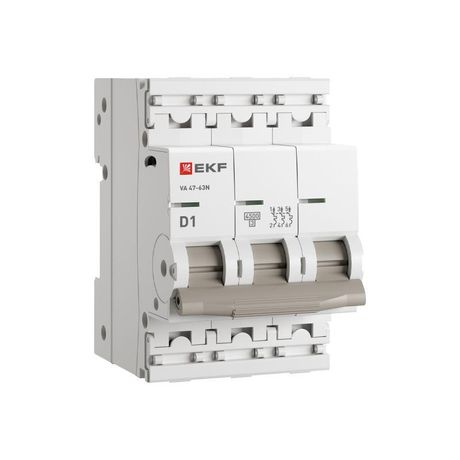

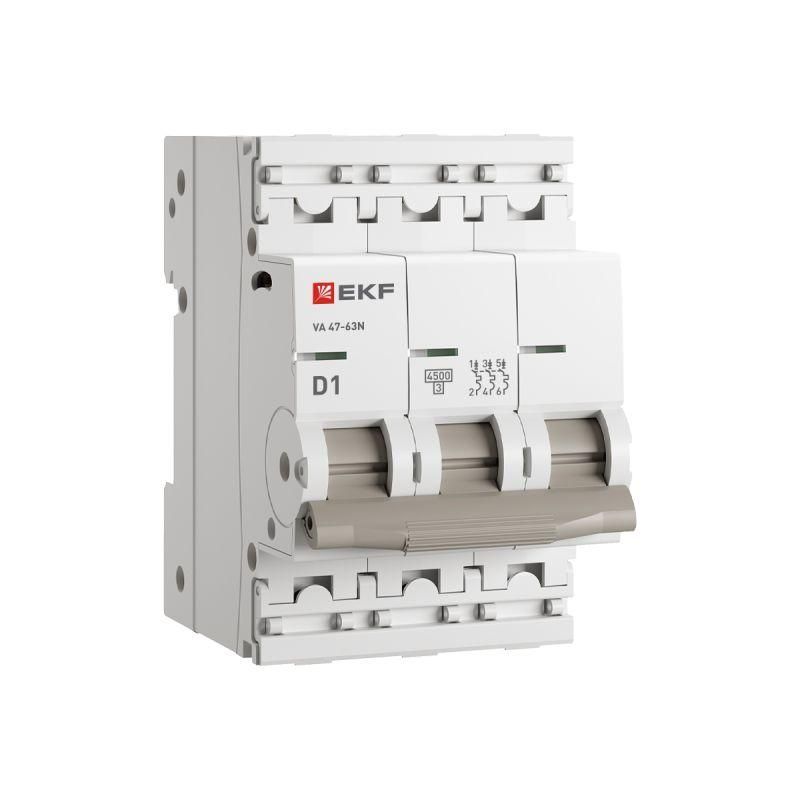

Автоматический выключатель ВА 47-63N 3P 1А (D) 4,5 кА PROXIMA - M634301D EKF

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА от EKF - это трёхполюсное устройство для защиты цепей от перегрузок и коротких замыканий в бытовых и промышленных системах переменного тока. Модель из серии PROxima отличается компактностью, надёжным монтажом на DIN-рейку и возможностью пломбировки, что делает её подходящей для установки в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА предназначен для защиты электрических цепей с номинальным током до 1 А. Он обеспечивает отключение при превышении допустимой нагрузки (перегрузка) и при аварийном токе короткого замыкания. Подходит для использования в жилых домах, офисах, административных зданиях и других объектах с маломощными потребителями - например, для защиты освещения, слаботочных систем, контрольных цепей или оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно, используется в трёхфазных сетях 400 В.
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы, светодиодные драйверы).
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое может выдерживать изоляция без пробоя.
• Сечение провода: 1–16 мм2 - позволяет подключать медные провода указанного сечения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12,5 мм; не защищён от воды и пыли.
• Модульная ширина: 3 модуля - занимает 54 мм по ширине на DIN-рейке (стандарт 17,5 мм/модуль).
• Рабочая температура: от –40 C до +55 C - работает в условиях холодных помещений и нагреваемых щитовых.
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Глубина монтажа: 72 мм - требуемый свободный объём за щитом для правильной установки.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и временной конденсации влаги - подходит для типичных внутренних условий.

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 3P 1А 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Клеммы для подключения проводов расположены сверху и снизу, позволяют использовать провода сечением 1–16 мм2. Для надёжного соединения рекомендуется затягивать винты моментом 0,8 Нм. После монтажа крышку можно запломбировать - это предотвращает несанкционированное вскрытие и повышает безопасность обслуживания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей, применяемых в жилых и аналогичных помещениях. Конструкция обеспечивает классическую двухступенчатую защиту: тепловую (для перегрузок) и электромагнитную (для коротких замыканий). Индикатор на лицевой панели показывает реальное положение контактов - «ON» / «OFF» / «TRIPPED». Это позволяет быстро диагностировать причину отключения без вскрытия корпуса.

Преимущества

• Пластиковая крышка над клеммами - исключает случайное прикосновение к токоведущим частям и даёт возможность опломбировать устройство.
• Удобная рукоятка с чётким ходом - обеспечивает точное управление даже в перчатках.
• Индикатор состояния контактов - снижает время диагностики отказов.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях.
• Поддержка пусковых токов благодаря характеристике D - идеально для двигателей и преобразователей частоты.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает герметичность.
• Номинальный ток всего 1 А - не подходит для мощных потребителей (электрокотлы, кондиционеры, насосы).
• Только для переменного тока - нельзя использовать в цепях постоянного тока.
• Требуется минимум 72 мм глубины за щитом - не подходит для очень компактных шкафов.

Примеры использования

• Защита трёхфазной системы освещения в офисе с LED-светильниками и драйверами.
• Контроль питания маломощного трёхфазного контроллера в системе автоматизации.
• Отключение цепи управления промышленного станка с высоким пусковым током.
• Щитовое оборудование в многоквартирном доме для групповой защиты слаботочных линий.

Практические советы

• Выбирая автомат ВА 47-63N 3P 1А 4,5 кА, проверьте соответствие сечения провода - не используйте провода меньше 1 мм2 или больше 16 мм2.
• При использовании в щите с несколькими автоматами соблюдайте шаг 17,5 мм на каждый модуль - 3 модуля = 52,5 мм, учтите зазоры для монтажа.
• Если нужна защита от внешнего воздействия - устанавливайте в закрытые металлические или пластиковые щиты с уровнем защиты IP54 и выше.
• Для профилактики периодически проверяйте плотность затяжки клемм - особенно после первых нескольких включений.
• Эта модель - часть серии PROxima от EKF, поэтому легко заменяется другими автоматами этой же серии при необходимости модернизации.
