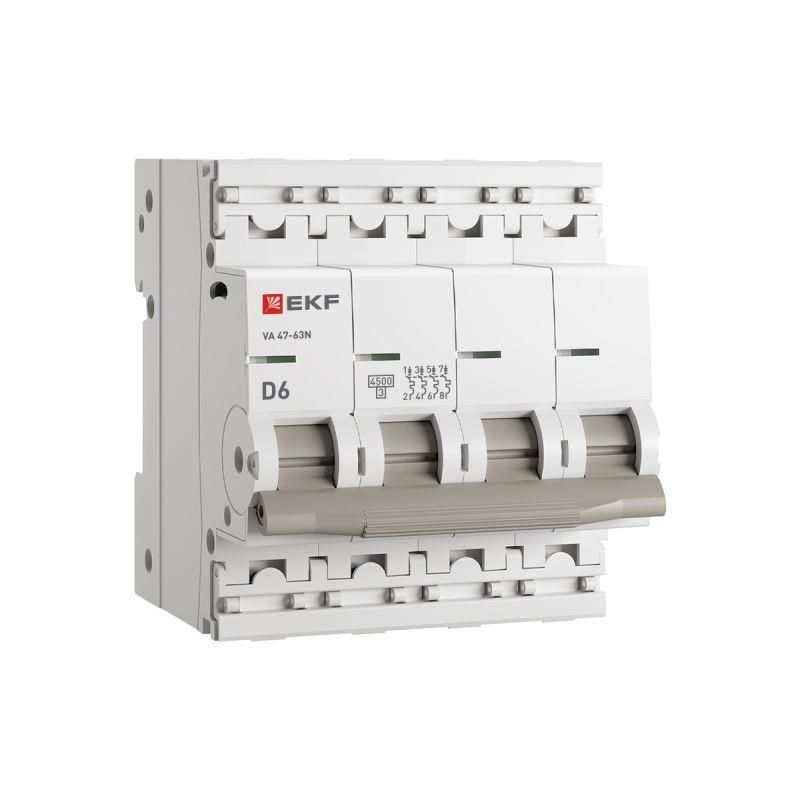

Автоматический выключатель ВА 47-63N 4P 6А (D) 4,5 кА PROXIMA - M634406D EKF

Автоматический выключатель ВА 47-63N 4P 6А 4,5 кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот аппарат, выполненный в серии PROXIMA, подходит для установки в промышленных и бытовых системах с переменным током до 400 В.

Назначение и область применения

Автоматический выключатель ВА 47-63N 4P 6А 4,5 кА защищает четырёхпроводные цепи переменного тока - три фазы и ноль. Он применяется там, где требуется одновременное отключение всех проводников: в трёхфазных силовых щитах, на входе оборудования, в системах освещения с нулевым проводом, а также на участках с высокой вероятностью КЗ - например, на станках, насосах, конвейерах и других устройствах с индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 4 - отключаются все четыре провода (L1, L2, L3, N)
• Номинальное напряжение: 400 В AC - работает в сетях 380–400 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (электродвигатели, трансформаторы)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к импульсным перенапряжениям, например, от грозовых разрядов
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Сечение проводника: 1–25 мм2 - подходит как для тонких, так и для мощных кабелей
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий диапазон температур: -40…+55 C - можно использовать в неотапливаемых помещениях и на улице внутри щита
• Монтаж на DIN-рейку: 4 модуля (72 мм глубины)
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при аварии
• Степень загрязнения: 2 - рассчитан на нормальные условия в помещении без пылевых выбросов

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 4P 6А 4,5 кА устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить корпус в направляющую и защёлкнуть его. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию кабельных трасс. Винты зажимов имеют повышенный крутящий момент (3 Нм), что снижает риск ослабления соединений при вибрации. Устройство принимает как медные, так и алюминиевые проводники - важно соблюдать рекомендации по подготовке концов (зачистка, использование наконечников для алюминия).

Безопасность и стандарты

Выключатель соответствует ГОСТ IEC 60898-1 - международному стандарту для устройств защиты в бытовых и аналогичных условиях. Литая лицевая панель изготовлена из самозатухающего пластика, который не поддерживает горение. Встроенные пломбы на клеммах позволяют запечатывать аппарат после монтажа, исключая несанкционированное вмешательство. Индикаторное окно показывает реальное положение контактов: «I» - включено, «O» - выключено, даже если рукоятка находится в промежуточном состоянии.

Преимущества

• Удобное двунаправленное подключение - позволяет экономить место в щите и упрощает маршрутизацию кабелей
• Пломбируемая крышка клемм - повышает безопасность и соответствие требованиям энергонадзора
• Усиленный корпус с заклёпками - увеличивает долговечность и устойчивость к деформации
• 9 дугогасительных пластин - обеспечивают быстрое и безопасное гашение дуги при отключении больших токов
• Цветной индикатор состояния контактов - позволяет визуально контролировать режим работы без тестера
• Поддержка алюминиевых проводов - расширяет возможности при использовании старых или бюджетных кабелей

Ограничения применения

Автоматический выключатель ВА 47-63N 4P 6А 4,5 кА не предназначен для установки вне герметичных щитов - степень защиты IP20 не защищает от влаги и пыли. Также он не подходит для цепей постоянного тока (DC) и не имеет функции дифференциальной защиты (не заменяет УЗО). Максимальный рабочий ток - 6 А; при длительной нагрузке выше этого значения возможны ложные срабатывания. Не используйте в местах с частыми взрывоопасными выбросами или агрессивными химическими средами.

Примеры использования

• Защита трёхфазного двигателя 4 кВт с пуском через частотный преобразователь
• Входной автомат в щите холодильного оборудования с нулевым проводом
• Щитовая защита группы светильников с дросселями и ЭПРА
• Распределительный щит на производстве с несколькими потребителями на 380 В

Практические советы

• При подключении алюминиевых проводов обязательно используйте наконечники OFA/OPA и проверьте затяжку через 1–2 недели после первого включения
• Не забудьте про пломбу - она обязательна для щитов, требующих сертификации по ПУЭ
• Проверяйте состояние индикатора перед обслуживанием: если окно не показывает «O», значит, контакты всё ещё замкнуты
• При сборке щита учитывайте глубину монтажа - 72 мм. Это влияет на выбор корпуса щита
• Для многократных включений (например, в системах автоматического управления) убедитесь, что нагрузка не превышает 80 % от номинала (≤4,8 А)
