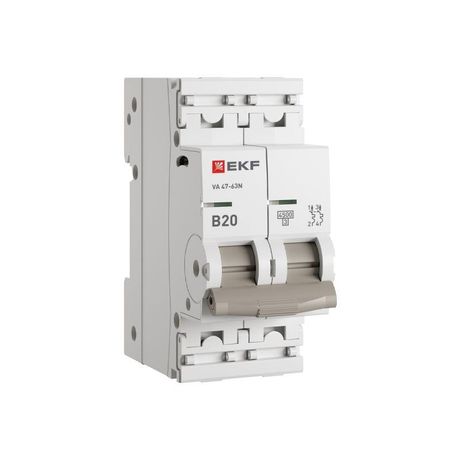

Автоматический выключатель ВА 47-63N 2P 20А (В) 4,5 кА PROXIMA - M634220B EKF

Автоматический выключатель ВА 47-63N 2P 20А 4,5 кА от EKF - это двухполюсное устройство для защиты бытовых и общественных электросетей от перегрузок и коротких замыканий. Устройство совмещает надёжную коммутацию, защиту с возможностью пломбировки и подходит для установки в распределительных щитах с модульным креплением.

Назначение и область применения

Автоматический выключатель ВА 47-63N 2P 20А 4,5 кА предназначен для защиты электрических цепей переменного тока в жилых домах, офисах, школах и других общественных помещениях. Он обеспечивает безопасное отключение сети при превышении допустимого тока (перегрузка) или возникновении аварийного тока короткого замыкания. Применяется в качестве входного или группового автомата на освещение, розеточные группы и маломощные потребители до 20 А.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Количество полюсов: 2 - защищает одновременно фазу и ноль, что важно для безопасности в однофазных сетях.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А.
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых нагрузок (освещение, бытовая техника).
• Номинальное напряжение: 230 В AC - рассчитан на работу в стандартной однофазной сети 220–240 В.
• Напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения.
• Сечение провода: 1–16 мм2 - позволяет подключать медные провода от тонких до мощных, подходящих для большинства квартирных схем.
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов).
• Частота: 50–60 Гц - работает в сетях России и стран с любым стандартом частоты.
• Ширина: 2 модуля - занимает два стандартных места в DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 72 мм - требует достаточного внутреннего пространства в щите.
• Рабочая температура: от –40C до +55C - подходит для установки в неотапливаемых помещениях, на балконах, в подъездах.
• Степень защиты IP20: предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги - используется только внутри щита.
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышает безопасность при обслуживании.
• Степень загрязнения 2: предназначено для помещений с умеренной запылённостью (обычные квартиры, офисы).

Совместимость и монтаж

Автоматический выключатель ВА 47-63N 2P 20А 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы, расположенные сверху. Для надёжного контакта рекомендуется использовать провода сечением 1–16 мм2, зачищенные на 8–10 мм. Крышка зажимов после монтажа закрывается и может быть опломбирована - это препятствует несанкционированному вмешательству. Устройство совместимо с другими элементами серии PROxima: дифавтоматами, УЗО, шинами и клеммами того же бренда.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N 2P 20А 4,5 кА соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для автоматических выключателей в бытовых и аналогичных условиях. Конструкция предусматривает изолирующий корпус, индикатор положения контактов («ON/OFF») и возможность пломбировки, что соответствует нормам энергонадзора. Наличие коммутируемого нулевого проводника снижает риск поражения током при ремонте.

Преимущества

• Удобная рукоятка с чётким визуальным индикатором состояния - легко определить, включен или отключен выключатель.
• Пластиковая крышка на зажимах - защищает от случайного прикосновения и позволяет применять пломбы.
• Поддержка коммутируемого нуля - повышает уровень безопасности при работах с проводкой.
• Работает в широком диапазоне температур - можно устанавливать в холодных местах (чердаки, подвалы).
• Совместимость с сериями EKF PROxima - упрощает сборку щитов из единой системы.

Ограничения применения

• Не предназначен для установки вне электрического щита - степень защиты IP20 не защищает от воды и пыли.
• Не подходит для защиты мощных промышленных двигателей или оборудования с высокими пусковыми токами - характерistica B слишком чувствительна.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется дополнительно устанавливать УЗО.
• Не рекомендован для цепей с постоянным током - только для переменного тока 50/60 Гц.

Примеры использования

• Защита розеточных групп в квартире (до 20 А).
• Отдельный автомат для освещения в коридоре, кухне или ванной комнате.
• Входной автомат в этажном щите многоквартирного дома.
• Щит на балконе для питания теплого пола или вентилятора.
• Групповой автомат в офисе для компьютеров и оргтехники.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода меньше 1 мм2 или больше 16 мм2.
• При установке в щит с ограниченной глубиной убедитесь, что есть минимум 72 мм свободного пространства.
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот автомат не имеет встроенной дифзащиты.
• После монтажа обязательно закройте крышку зажимов и опломбируйте её - это обязательное требование для передачи объекта в эксплуатацию.
• Для систем с высокой вероятностью ложных срабатываний (например, старый двигатель) лучше выбрать характеристику C вместо B - здесь она фиксирована.
