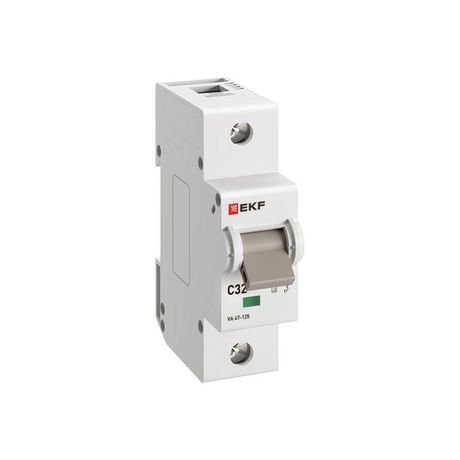

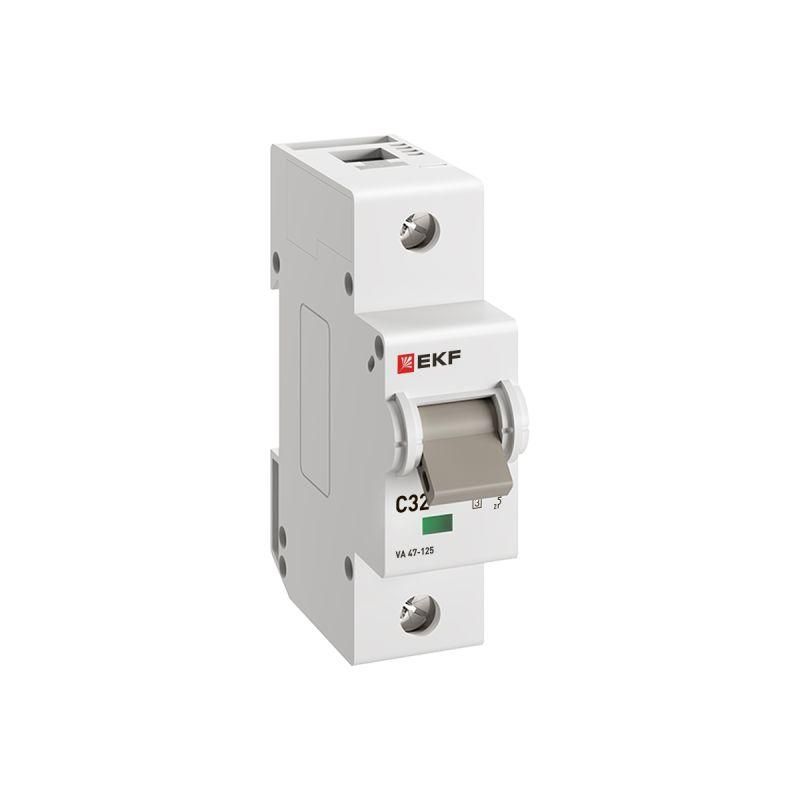

Автоматический выключатель ВА 47-125 1P 32А (C) 15кА PROXIMA EKF - mcb47125-1-32C

Автоматический выключатель ВА 47-125 PROxima EKF - это однополюсное устройство на 32 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в жилых, офисных и промышленных объектах. Благодаря компактному размеру и высокой надёжности, он часто применяется в распределительных щитах вместо более крупных силовых автоматов.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в бытовые, торговые и легкопромышленные электрощиты. Часто используется для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования. Его применение допустимо там, где требуется надёжная защита при ограниченном пространстве в щите.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компьютеры);
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях 220–240 В;
• Количество полюсов: 1 - управляет одной фазой, ноль не отключается;
• Сечение провода: 1–35 мм2 - позволяет подключить медные провода от тонких до мощных;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию даже при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные броски напряжения (например, от молний или коммутаций);
• Частота: 50–60 Гц - совместим с сетями России, Европы и других стран;
• Ширина: 1,5 модуля (27 мм) - экономичное использование места в DIN-рейке;
• Глубина монтажа: 82 мм - требует достаточного пространства внутри щита;
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях, включая подвалы и технические этажи;
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности, типично для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Устанавливается в любые щиты, поддерживающие модульную систему. Клеммы предназначены для зажима одножильных и многожильных проводов сечением 1–35 мм2 - перед подключением рекомендуется использовать наконечники для многожильных проводов. Монтаж выполняется при отключенном питании. Обязательно соблюдать порядок подключения: вход - сверху, выход - снизу. Несоблюдение полярности не влияет на работоспособность, но противоречит правилам безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Конструкция обеспечивает безопасное гашение дуги за счёт двух дугогасительных камер и двойного разрыва контактов - снижает риск возгорания при аварии. Серебросодержащая контактная группа повышает долговечность и снижает нагрев при длительной работе. Применение в условиях выше класса загрязнения 2 (например, в сырых или пыльных цехах) запрещено - это может привести к пробоям и отказам.

Преимущества

• Высокая отключающая способность (15 кА) - позволяет использовать вместо дорогостоящих силовых автоматов в местах с высокими токами КЗ;
• Компактная ширина (1,5 модуля) - экономит место в щитах, особенно важна при большом количестве автоматов;
• Улучшенная система гашения дуги - увеличивает срок службы и снижает вероятность повреждения соседних устройств;
• Серебросодержащие контакты - обеспечивают стабильную проводимость и минимальный нагрев даже при длительной нагрузке;
• Работа при низких температурах - подходит для установки в холодных помещениях без подогрева.

Ограничения применения

• Не предназначен для трёхфазных цепей - для них нужны 3P или 4P автоматы;
• IP20 не защищает от воды и пыли - нельзя устанавливать вне щита, на улице или во влажных помещениях без дополнительной защиты;
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, большие двигатели, сварочные аппараты) - лучше выбрать характеристику D;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не рекомендован для частых включений/выключений - не является переключателем, предназначен исключительно для защиты.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Подключение кухонной техники (плиты, микроволновки, кофе-машины);
• Обеспечение безопасности осветительных цепей с энергосберегающими лампами;
• Щитовая защита в небольших мастерских, гаражах, складах с маломощным оборудованием;
• Замена старых автоматов с меньшей отключающей способностью (например, 6 кА) в домах с современной проводкой.

Практические советы

• Перед заменой проверьте ток короткого замыкания в вашей сети - если он близок к 15 кА, этот автомат будет оптимальным выбором;
• При установке в плотно забитый щит учтите глубину 82 мм - возможно, потребуется углубление или смена щита;
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность соединения и предотвратит облом проводов;
• Не смешивайте автоматы ВА 47-125 PROxima EKF с продукцией других брендов в одном щите без проверки совместимости по DIN-рейке и креплениям;
• Проверяйте маркировку на корпусе после монтажа - убедитесь, что установлен именно 32 А, а не другой номинал.
