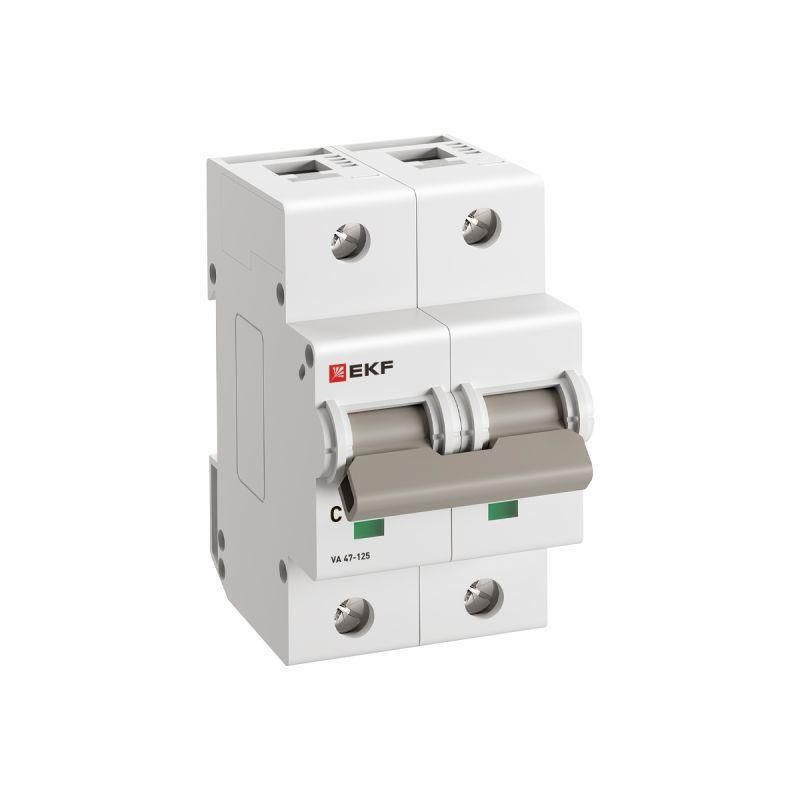

Автоматический выключатель ВА 47-125 2P 32А (C) 15кА PROXIMA EKF - mcb47125-2-32C

Автоматический выключатель ВА 47-125 PROxima EKF - двухполюсное устройство на 32 А с характеристикой C и отключающей способностью 15 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в жилых, офисных и промышленных объектах. Устройство совмещает компактность, надежность и соответствие требованиям современных норм.

Назначение и область применения

Автоматический выключатель ВА 47-125 PROxima EKF защищает однофазные цепи переменного тока с номинальным напряжением 230 В. Подходит для установки в распределительных щитках квартир, частных домов, административных зданий и малых производственных участков. Применяется для защиты освещения, розеточных групп, бытовых приборов и оборудования мощностью до 7,4 кВт.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Отключающая способность: 15 кА - способен безопасно отключить цепь при крупном КЗ, что соответствует требованиям для городских сетей
• Номинальное напряжение: 230 В AC / 660 В изоляции - допускает работу в сети 230 В, с запасом по изоляции для повышенных помех
• Частота: 50–60 Гц - совместим с сетями России и стран СНГ
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные провода от 1 мм2 до 25 мм2
• Степень защиты IP20 - защищен от прикосновений пальцев и твердых предметов, но не герметичен; требует установки внутри закрытого щита
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 82 мм - требуется свободное пространство в щите для удобного подключения
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях, включая подвалы и технические этажи
• С коммутируемым нейтральным проводником: да - оба полюса (фаза и ноль) размыкаются одновременно, повышает безопасность при обслуживании
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии в ЛЭП
• Степень загрязнения: 2 - рассчитан на использование в условиях с незначительным количеством пыли и невлагостойких средах

Совместимость и монтаж

Автоматический выключатель ВА 47-125 PROxima EKF монтируется на стандартную DIN-рейку 35 мм. Подключение осуществляется сверху и снизу - входные и выходные клеммы расположены с обоих торцов. Для фиксации используйте зажимные винты с моментом затяжки 0,8 Нм. Не рекомендуется перегибать провода более чем на 90° - это снижает площадь контакта. Убедитесь, что глубина щита минимум 82 мм, чтобы не задеть механизм при закрывании крышки. Установка возможна в любом положении, но оптимальна - вертикально, полюсами вверх.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры - это гарантирует надежное гашение дуги даже при максимальной отключающей способности 15 кА. Серебросодержащая контактная группа увеличивает срок службы и снижает нагрев при длительной работе. Компоненты выполнены из самозатухающего пластика, устойчивого к возгоранию.

Преимущества

• Высокая отключающая способность (15 кА) - позволяет заменить дорогостоящие силовые автоматы в типовых проектах
• Коммутируемый нейтральный проводник - исключает риск оставления фазы под напряжением при отключении
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для различных типов кабеля
• Изготовление по технологии PROxima EKF - гарантированная точность сборки и долговечность контактов
• Компактная трехмодульная форма - экономия места в щитке при сохранении функциональности

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –25 C - в холодных регионах требует установки в теплом помещении
• IP20 - нельзя устанавливать во влажных местах (ванная, бассейн, улица) без дополнительной защиты
• Не подходит для защиты двигателей с высоким пусковым током (более 5–7×Iн) - для них нужна характеристика D
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо дополнительно устанавливать дифференциальный автомат или УЗО

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение кондиционера или теплового насоса мощностью до 7 кВт
• Щитовая защита в многоквартирном доме для одной квартиры
• Обеспечение безопасности в мастерской с электроинструментом (дрель, болгарка, пила)
• Резервирование в щитке на даче с автономным питанием

Практические советы

• Выбирая автомат ВА 47-125 PROxima EKF, проверьте, что расчетный ток нагрузки не превышает 80% от 32 А (т.е. ~25 А) - это продлит срок службы устройства
• При подключении проводов убедитесь, что они полностью вставлены в клеммы - слабый контакт вызывает перегрев
• Не смешивайте провода из меди и алюминия в одной клемме - это вызывает окисление и потерю контакта
• Перед первым включением проверьте, что все провода правильно подсоединены - особенно нулевой провод, так как он тоже коммутируется
• При замене старого автомата сравните ширину: новый занимает 3 модуля, а старые модели часто были 2 модуля - возможно, потребуется переупаковка в щите
