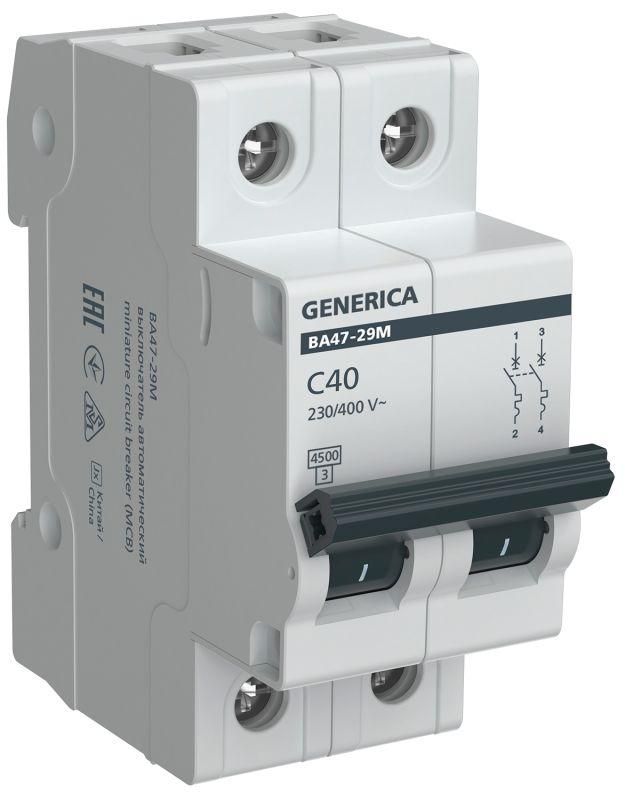

Автоматический выключатель ВА47-29М 2P 40А 4,5кА C GENERICA - MVA21-2-040-C-G IEK

Автоматический выключатель модульный 2-полюсный ВА47-29М 40А 4,5кА класс C — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых и общественных зданиях, особенно там, где есть оборудование с умеренно высокими пусковыми токами, такие как компрессоры, вентиляторы и насосы. Бренд GENERICA и артикул mva21-2-040-c-g указывают на серию ВА47-29М, проверенную в условиях частого включения-выключения.

Назначение и область применения

Автоматический выключатель модульный 2-полюсный ВА47-29М 40А 4,5кА класс C защищает группы потребителей с переменным током 50 Гц и напряжением до 400 В. Подходит для защиты:

• групповых линий освещения;
• электроприборов с умеренным пусковым током — вентиляторы, компрессоры, малые насосы;
• распределительных щитов в квартирах, офисах, торговых помещениях.

Используется в качестве основного или группового автомата в вводно-распределительных устройствах (ВРУ) и этажных щитках. Характеристика «C» означает, что он сработает при токах в 5–10 раз выше номинала — идеально для оборудования, которое запускается с задержкой, но не требует высоких пиковых токов, как подъёмники или сварочные аппараты.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который автомат может пропускать без срабатывания.
• Напряжение: 400 В переменного тока (AC), 50 Гц — стандарт для бытовых и коммерческих сетей в России.
• Отключающая способность: 4,5 кА — максимальный ток КЗ, который автомат безопасно отключит без повреждений.
• Количество полюсов: 2 — отключает фазу и ноль одновременно, обеспечивая полную изоляцию цепи.
• Характеристика срабатывания: C — срабатывает при токе 5–10×Iн, оптимальна для двигателей и приборов с плавным пуском.
• Ширина: 2 модуля (36 мм) — совместима со стандартными DIN-рейками в щитах.
• Сечение провода: 1–25 мм² — можно подключить медные провода от 1 до 25 квадратных миллиметров.
• Защита IP20: предохраняет от контакта с пальцами и крупными предметами, но не от воды и пыли — применяется только внутри закрытых щитов.
• Температурный режим: от -40°C до +50°C — работает даже в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения.
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку.

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 40А 4,5кА класс C монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или инструментов не требуется. Для надёжной работы важно:

• не перегружать клеммы — используйте провода сечением 1–25 мм²; большие сечения не войдут;
• затягивать винты моментом 0,8 Н·м — слишком слабо — плохой контакт, слишком сильно — риск повреждения корпуса;
• обеспечить доступ к автомату для обслуживания — не закрывать крышками или материалами, препятствующими теплоотдаче.

Подходит для скрытого монтажа — устанавливается в нишах стен, но только в герметичных металлических или пластиковых щитах с достаточным воздушным зазором.

Безопасность и стандарты

Автоматический выключатель ВА47-29М соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает соответствие нормам безопасности при аварийных токах. Конструкция исключает самопроизвольное отключение и имеет механический индикатор положения («ON/OFF»). Не предназначен для управления вручную — только для защиты.

Преимущества

• Высокая надёжность срабатывания при перегрузках и КЗ благодаря точной термомагнитной системе.
• Долгий срок службы — 15 лет при регулярном использовании.
• Удобная индикация состояния — рычаг чётко показывает, включен ли автомат.
• Совместимость с другими элементами серии ВА47-29М — легко дополнять щит другим оборудованием того же бренда.
• Экономия места — двухполюсный автомат занимает всего 2 модуля, вместо двух однополюсных.

Ограничения применения

• Не использовать вне закрытых щитов — степень защиты IP20 не защищает от влаги, пыли и внешнего воздействия.
• Не подходит для мощных двигателей с очень высоким пусковым током (например, грузовые подъёмники, крупные насосы) — нужна характеристика D.
• Не рассчитан на постоянное использование в качестве рубильника — частое ручное включение/отключение сокращает срок службы.
• Не применять в цепях постоянного тока (DC) — только для AC 50 Гц.
• Не устанавливать в местах с температурой ниже -40°C или выше +50°C — возможны отказы в работе.

Примеры использования

• Групповой автомат для кухонной зоны — холодильник, микроволновка, кофемашина.
• Щит в подвале — управление насосом канализационной системы.
• Общий автомат на этаже — защита света и розеток в трёх комнатах.
• Щит в офисе — питание серверной rack-системы с несколькими источниками бесперебойного питания.

Практические советы

• Выбирая между характеристиками B, C и D — помните: B для освещения, C для бытовой техники и малых двигателей, D для тяжёлых машин.
• Проверьте сечение проводов перед установкой — если используется 35 мм², вам нужен другой автомат или переходник.
• При сборке щита располагайте автоматы так, чтобы рядом было место для маркировки — удобнее обслуживание.
• Не смешивайте автоматы разных брендов в одном щите без необходимости — лучше единая серия ВА47-29М для согласованной работы.
• После монтажа протестируйте работу — переведите рычаг в OFF, затем ON — убедитесь, что механизм движется плавно.
