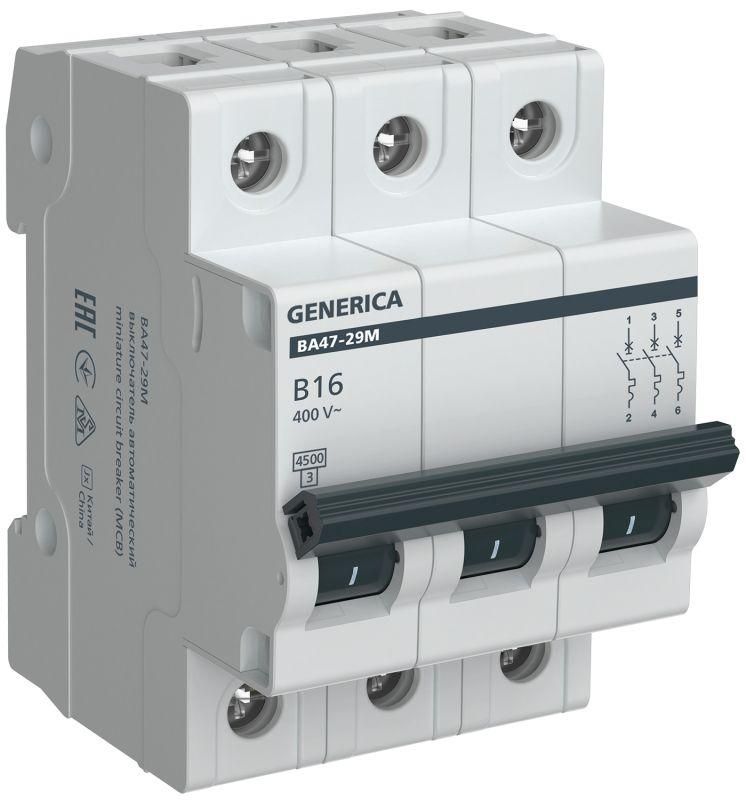

Автоматический выключатель ВА47-29М 3P 16А 4,5кА B GENERICA - MVA21-3-016-B-G IEK

Автоматический выключатель модульный ВА47-29М 3P 16А 4,5кА B от GENERICA предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в щитах жилых и общественных зданий, особенно там, где нагрузка имеет умеренные пусковые токи — например, освещение, бытовая техника и маломощные двигатели. Артикул mva21-3-016-b-g соответствует модели из серии ВА47-29M.

Назначение и область применения

Автоматический выключатель модульный ВА47-29М 3P 16А 4,5кА B защищает трёхфазные сети переменного тока с номинальным напряжением до 400 В. Он применяется в распределительных щитах для групповых и вводных цепей, где требуется надёжная защита от перегрузок и КЗ. Подходит для объектов с типичной нагрузкой: освещение, розеточные группы, компрессоры, вентиляторы, насосы с невысокими пусковыми токами. Часто используется в жилых домах, офисах, магазинах и административных зданиях.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В — рабочее напряжение для трёхфазной сети
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который автомат может безопасно отключить
• Характеристика срабатывания: B — срабатывает при токе 3–5 кратном от номинала; оптимальна для слаботочных и бытовых нагрузок
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Модульная ширина: 3 модуля (54 мм) — занимает три места на DIN-рейке
• Поперечное сечение проводника: 1–25 мм² — позволяет подключать медные провода от 1 до 25 квадратных миллиметров
• Степень защиты IP20 — предотвращает случайный доступ к токоведущим частям, но не защищает от воды и пыли
• Рабочий диапазон температур: от -40°C до +50°C — работает в холодных и жарких помещениях
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию при соблюдении условий

Совместимость и монтаж

Автоматический выключатель модульный ВА47-29М 3P 16А 4,5кА B монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или креплений не требует. Для подключения используются винтовые зажимы, допускающие провода сечением от 1 до 25 мм². Все три полюса имеют одинаковые входные и выходные клеммы — можно подключать любую комбинацию фаз. Совместим со всеми устройствами серии ВА47-29M, в том числе с другими полюсами и дифференциальными автоматами того же бренда.

Безопасность и стандарты

Автоматический выключатель ВА47-29М соответствует требованиям международного стандарта IEC/EN 60898-1 для устройств защиты в бытовых и аналогичных условиях. Класс токоограничения 3 повышает безопасность при аварийных режимах — снижается риск возгорания проводки. Наличие IP20 гарантирует, что внутренние части недоступны для пальцев или инструментов, но не защищают от попадания влаги — поэтому не устанавливайте его во влажных помещениях без корпуса.

Преимущества

• Высокая отключающая способность (4,5 кА) — надёжно справляется с КЗ даже в старых сетях
• Характеристика B — идеально подходит для современной бытовой техники с мягким пуском
• Узкая модульная ширина (3 модуля) — экономит место в щите
• Широкий диапазон температур — работает в неотапливаемых помещениях и на улице внутри закрытых щитов
• Совместимость с продукцией GENERICA и IEK — легко заменить или дополнить другим оборудованием той же серии

Ограничения применения

• Не подходит для защиты мощных двигателей с высокими пусковыми токами (например, насосы, подъёмники) — для них нужна характеристика C или D
• IP20 не обеспечивает защиту от влаги — нельзя использовать в сырых помещениях без дополнительной герметизации
• Не предназначен для работы в сетях постоянного тока — только переменный ток 50 Гц
• Не имеет функции дифференциальной защиты — для защиты от утечек тока требуется отдельный УЗО

Примеры использования

• Защита трёхфазной розеточной группы в мастерской с электроинструментами
• Групповой автомат для освещения и розеток в квартире с трёхфазным вводом
• Щит управления вентиляционной системой с несколькими маломощными вентиляторами
• Распределительный щит торгового центра, защищающий светильники и точечные розетки

Практические советы

• Выбирая автомат ВА47-29М 3P 16А 4,5кА B, проверьте, чтобы сечение кабеля было в пределах 1–25 мм² — слишком толстый провод не войдёт в зажим
• Если в цепи есть двигатель — убедитесь, что его пусковой ток не превышает 5×16 = 80 А. Если выше — выбирайте характеристику C
• При сборке щита используйте перемычки одного типа (медные, с правильным сечением) — не смешивайте алюминий и медь без переходников
• Избегайте установки рядом с источниками тепла — нагрев свыше +50°C может снизить срок службы
• Этот автомат совместим с другими изделиями серии ВА47-29M — можно комбинировать с УЗО, дифавтоматами и реле контроля напряжения от GENERICA
