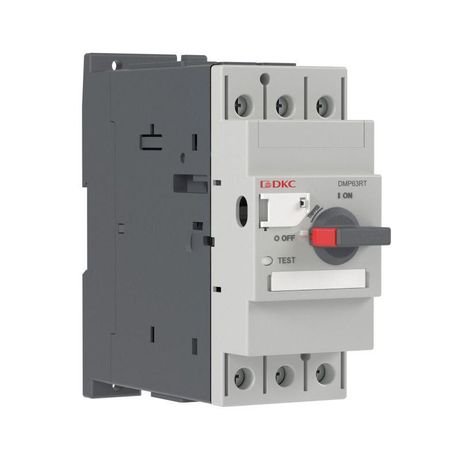

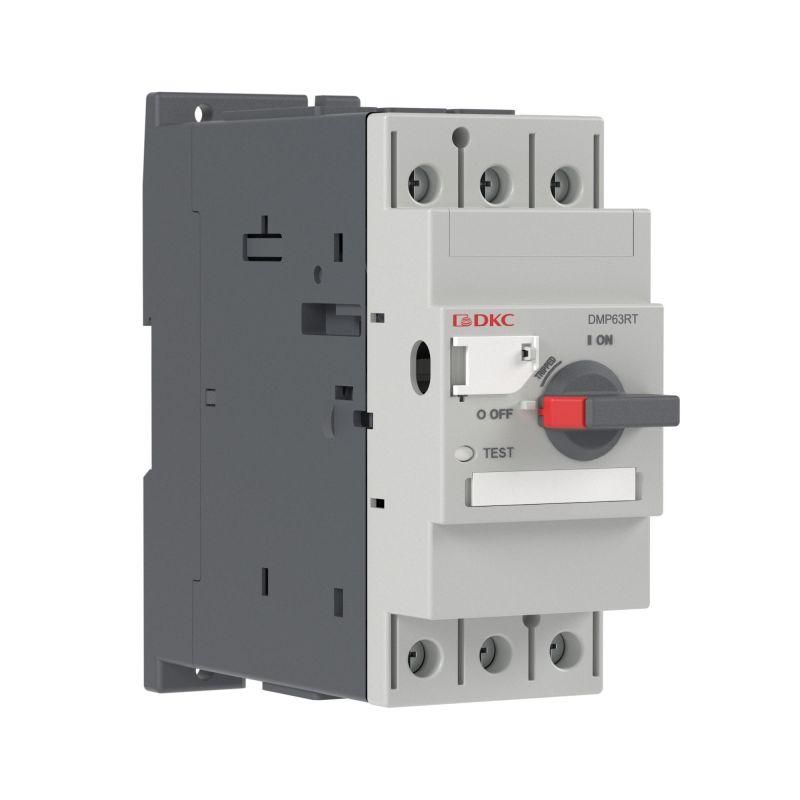

Автоматический выключатель защиты двигателя YON DMP63RT с уставкой 25-32A 3P 50kA | DMP63RT-0032 DKC ДКС

Автоматический выключатель защиты двигателя DMP63RT от бренда YON (группа DKC) с артикулом dmp63rt-0032 предназначен для надежной защиты трёхфазных асинхронных двигателей от перегрузок, обрыва фазы и коротких замыканий. Устройство сочетает термомагнитную защиту, регулируемую уставку тока и компактную конструкцию на DIN-рейке, что делает его удобным решением для промышленного оборудования.

Назначение и область применения

DMP63RT используется для защиты электродвигателей в системах автоматизации, на конвейерах, насосах, вентиляторах, компрессорах и других устройствах с высокими пусковыми токами. Подходит для установки в силовые шкафы управления (MCC), где требуется точная настройка порога срабатывания и защита от неполнофазного режима. Применяется в промышленности, энергетике, пищевой и химической отраслях.

Технические характеристики

• Тип: Автоматический выключатель защиты двигателя с термомагнитным расцепителем
• Количество полюсов: 3 (для трёхфазных сетей)
• Рабочий ток: 22–32 А (регулируемая уставка - можно задать любое значение в этом диапазоне)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 50 кА - способен безопасно отключить сверхтоки при КЗ даже в крупных промышленных сетях
• Коммутируемая мощность (AC-3): 32 кВт - соответствует нагрузкам типичных асинхронных двигателей до этого значения
• Защита от перегрева: Да - тепловое расцепление реагирует на длительную перегрузку
• Защита от обрыва фазы: Да - отключает двигатель при потере одной из фаз, предотвращая перегрев ротора
• Класс защиты от перегрузки: Class 10 - время срабатывания при перегрузке 7,2×I_n составляет 4–10 секунд
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых шкафов
• Метод подключения: Винтовые зажимы - надёжное и проверенное соединение проводов
• Способ монтажа: На DIN-рейку 35 мм - совместим со стандартными щитами
• Управление: Поворотная ручка - позволяет визуально определить положение (вкл/выкл/трип)
• Конструкция: Комплектное устройство в одном корпусе - все функции интегрированы, внешних модулей не требует

Совместимость и монтаж

DMP63RT легко монтируется на стандартную DIN-рейку. Для подключения используйте медные жилы сечением до 25 мм2 - рекомендовано затягивать винты моментом 1,8 Нм. Устройство совместимо с выносной поворотной рукояткой (аксессуар), которая позволяет оперативно управлять выключателем снаружи шкафа без вскрытия. Монтаж допускается только в сухих помещениях с температурой от -5C до +40C. Не устанавливайте в местах с постоянной вибрацией выше 0,5g.

Безопасность и стандарты

Выключатель DMP63RT соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает защиту согласно классу 10, что гарантирует своевременное отключение при перегрузках без ложных срабатываний во время пуска двигателя. Конструкция исключает доступ к токоведущим частям при закрытом корпусе.

Преимущества

• Регулируемая уставка тока (25–32 А) - позволяет точно адаптировать защиту под конкретный двигатель
• Интегрированная защита от обрыва фазы - снижает риск выхода двигателя из строя
• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже в сетях с большими токами КЗ
• Простая визуальная индикация состояния через поворотную ручку - видно, включен ли выключатель или он сработал
• Поддержка выносной рукоятки - удобно для обслуживания и управления из удалённых точек

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для однофазных цепей - только для трёхфазных двигателей
• Не имеет встроенной автономной сигнализации - для контроля состояния требуется внешний контакт или контроллер
• Не рассчитана на частые включения/выключения более 10 раз в час - возможен износ механических контактов
• Не применяется в взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Электронасос в системе водоснабжения - защита от перегрузки при забитом фильтре
• Конвейер на заводе по переработке пластиков - защита от обрыва фазы при плохом контакте
• Вентилятор охлаждения в цеху - предотвращение перегрева при длительной работе
• Компрессор в холодильном оборудовании - отключение при скачке тока после запуска

Практические советы

• Перед установкой обязательно проверьте номинальный ток двигателя - уставка должна быть равна или чуть выше рабочего тока, но не превышать 32 А
• При использовании выносной рукоятки убедитесь, что она правильно закреплена и не болтается - это влияет на долговечность механизма
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Если двигатель часто запускается, учитывайте, что DMP63RT не предназначен для частого ручного включения - лучше использовать контактор
• Для сложных систем автоматизации подключите дополнительные вспомогательные контакты (по заказу) - они передают сигнал о состоянии выключателя в PLC
